iEP-5000G Series
Preis auf Anfrage

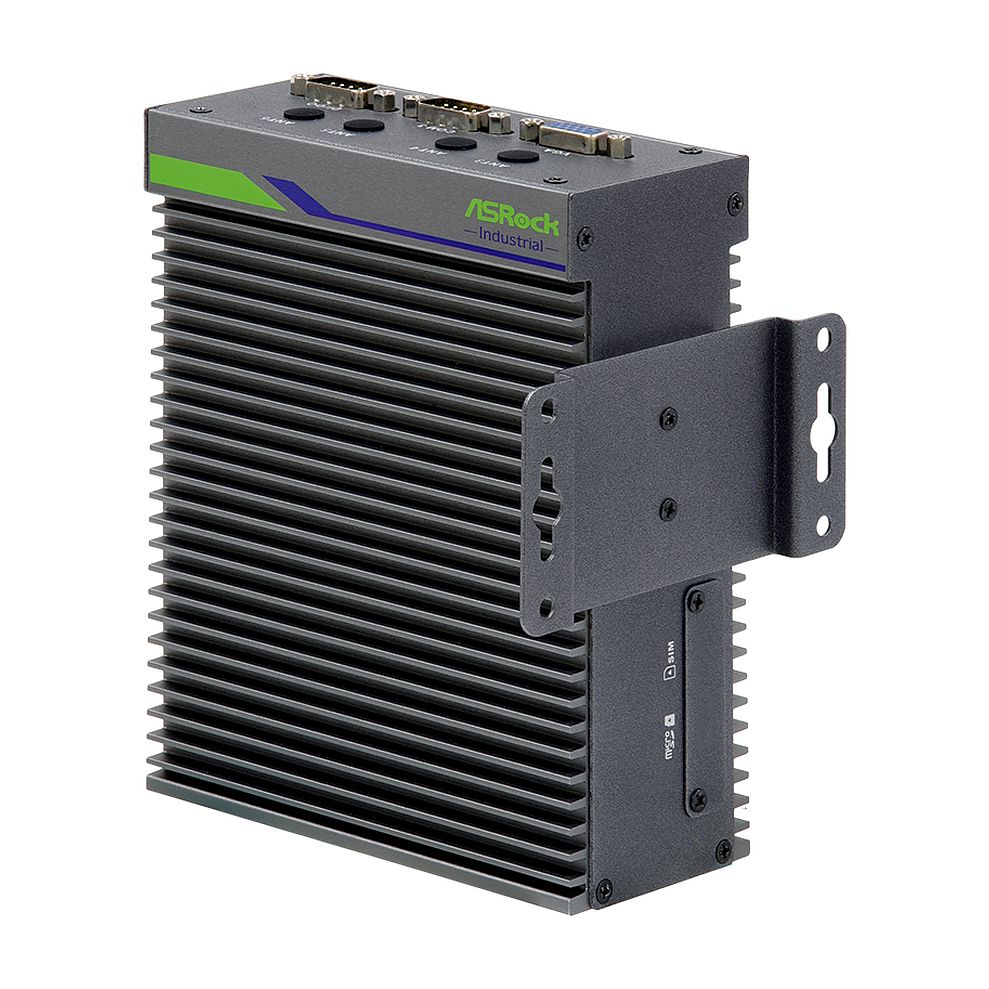

| ASROCK Industrial iEP-5000G Series - Industrial IoT Controller Industreller IoT Controller mit Intel® Elkhart Lake |
|---|
| Industrial IoT Controller - Latest and Powerful Intel®Atom®x6000RE Processor |
| Übersicht |
|---|
| Key Features | CPU |
|---|---|
|
CPU Produktfamilie: Intel® Elkhart Lake
|
| CPU-Varianten |
|---|
| CPU | Intel Atom® x6425RE | Intel Atom® x6212RE |
|---|---|---|
| Processor Number | 6425RE | 6212RE |
| Cache | 1.5 MB L2 Cache | 1.5 MB L2 Cache |
| Total Cores | 4 | 2 |
| Total Threads | 4 | 2 |
| PCI Express Revision | 3.0 | 3.0 |
| Spezifikation |
|---|
Processor System
| CPU | iEP-5000G Series : Intel Atom x6425RE, 4C, 1.9GHz, 12W iEP-5001G Series : Intel Atom x6212RE, 2C, 1.5GHz, 6W |
|---|---|
| Chipset | MCP |
| BIOS | AMI SPI 256 Mbit |
Memory
| Technology | Dual Channel DDR4 3200 MHz |
|---|---|
| Capacity | 32GB (16GB per DIMM) |
| Socket | 2 x 260-pin SO-DIMM |
Graphics
| Controller | Intel UHD Graphicse |
|---|---|
| HDMI | HDMI 2.0b Max resolution up to 4096x2160@60Hz |
| VGA | Max resolution up to 1920x1200@60Hz |
Expansion Slot
| M.2 | 1 x M.2 (Key B, 3042/3052) with PCIe x3 and USB 3.2 for 4G LTE/5G 1 x M.2 (Key E, 2230) with PCIe x3 and USB 2.0 for Wireless |
|---|---|
| RF& Antenna | 6 x SMA connector hole reserved for Basic SKU 4 x SMA connector hole reserved for PoE/5LAN SKU |
Audio
| Interface | Realtek ALC897, High Definiton Audio |
|---|
Ethernet
| Controller/ Speed | LAN1/LAN2/LAN3: Maxlinear GPY215 with 10/100/1000 Mbps LAN4/LAN5: Intel I210AT with 10/100/1000 Mbps (For 5LAN SKU) PoE1/PoE2: Intel I210AT. PoE output max.15.4W/port, each port supports IEEE 802.3AF PoE. (For PoE SKU) |
|---|---|
| Connector | RJ-45 |

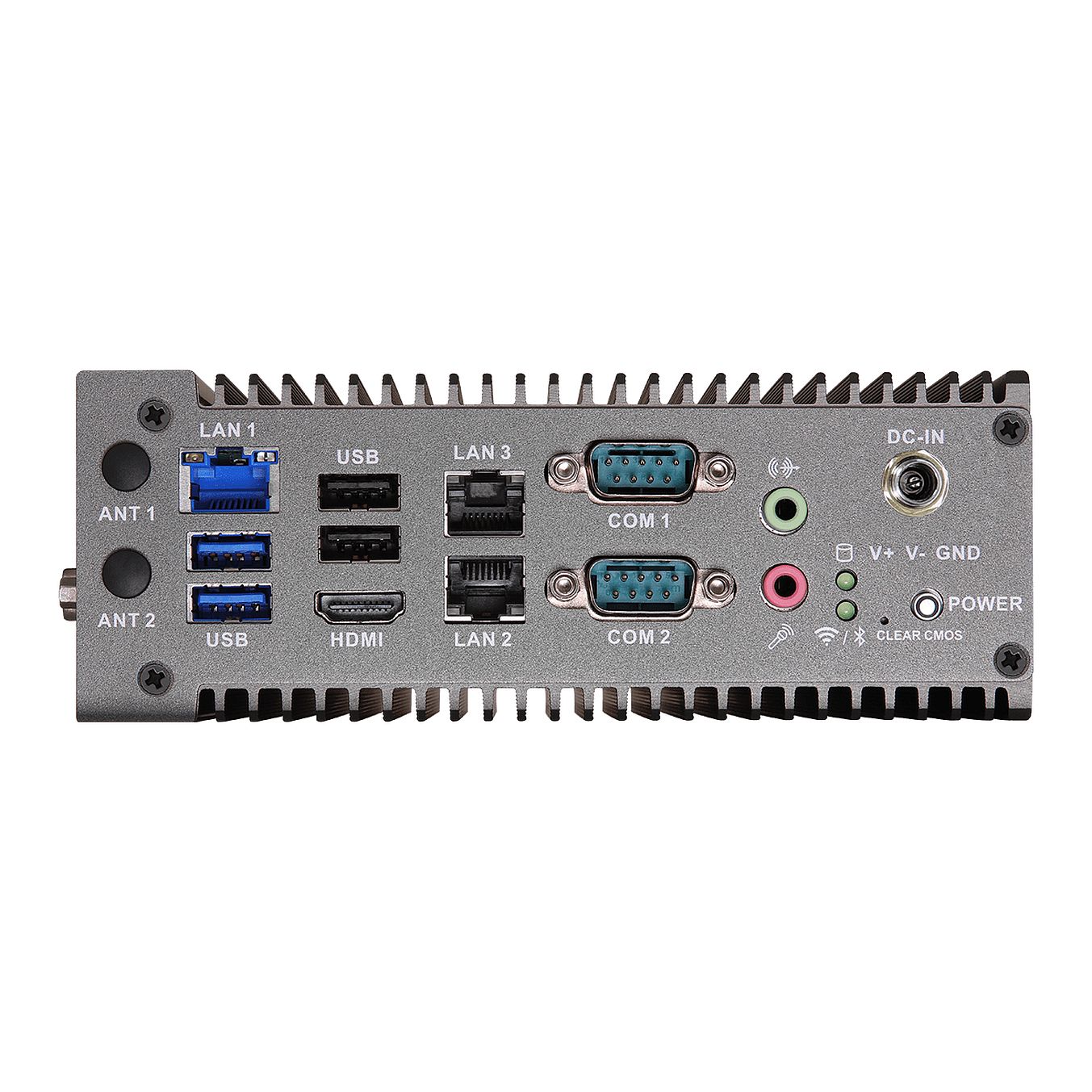

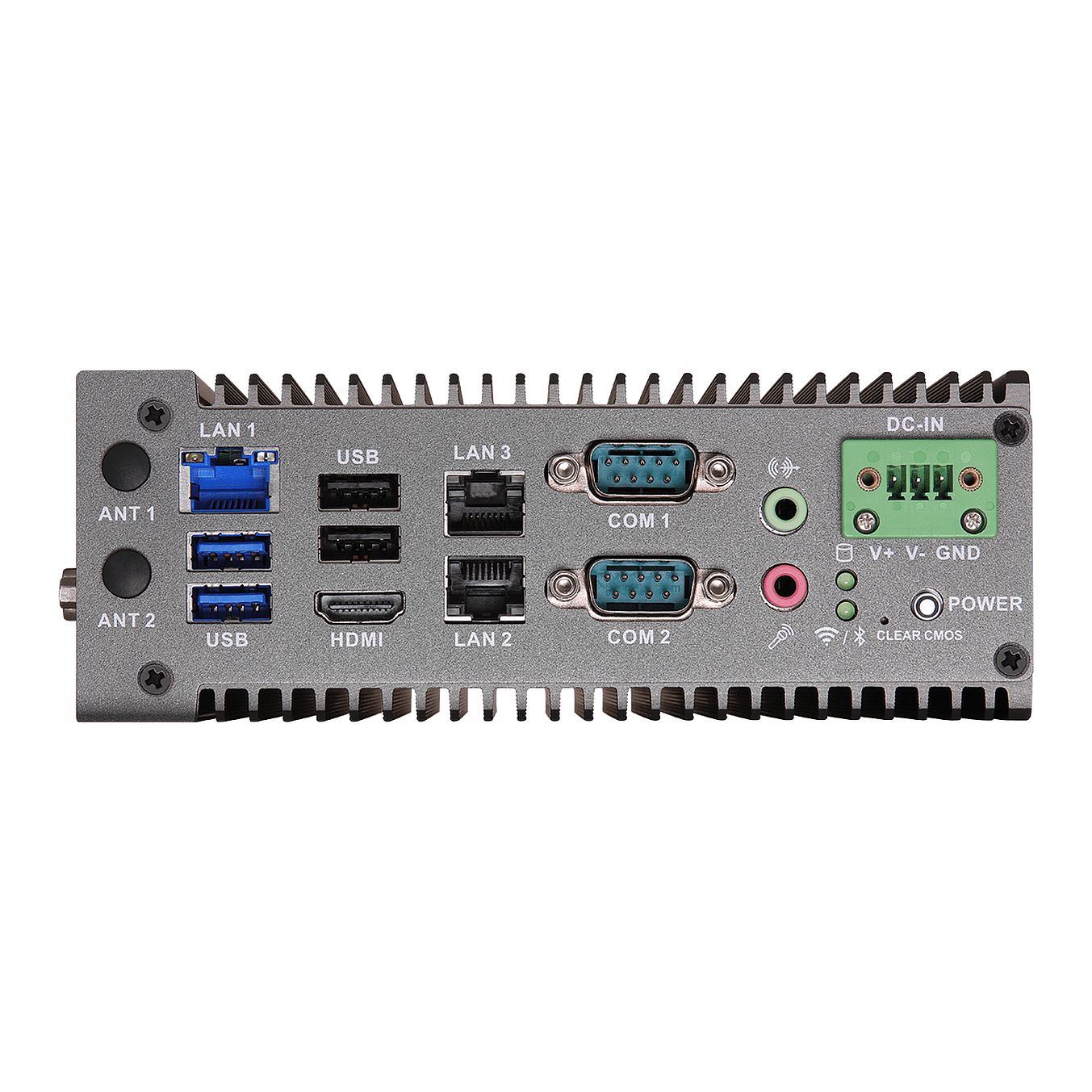

Front I/O
| Audio | 1 x Mic-in 1 x Line-out |
|---|---|
| COM | 2 x RS-232/422/485 |
| Ethernet | 3 x 1G LAN |
| HDMI | 1 x HDMI 2.0b |
| USB | 2 x USB 3.2 Gen1x1 2 x USB 2.0 |
| LED | 1 x SATA/NVMe Storage LED 1 x Wi-Fi/BT LED |

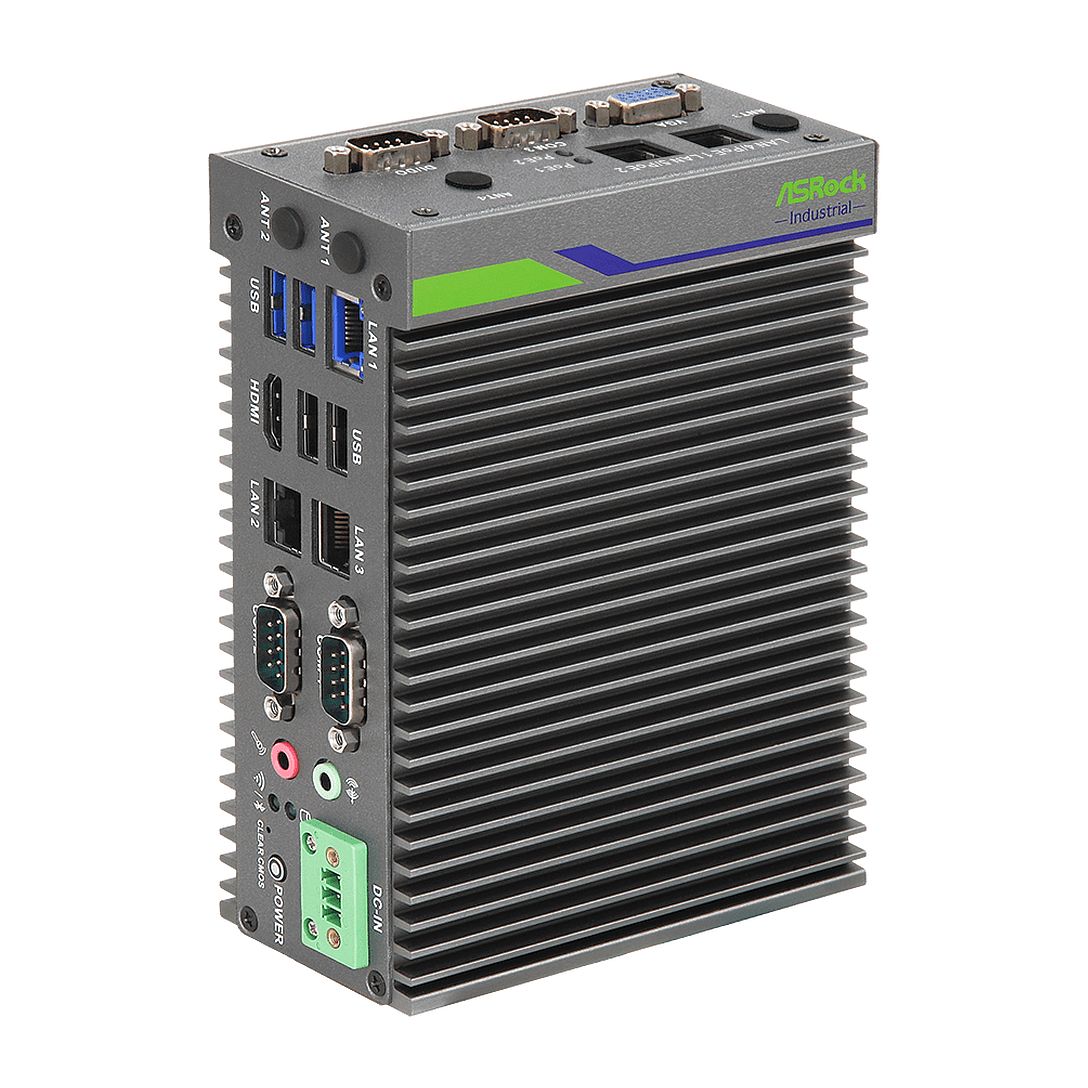

| DC-IN | 1 x DC Jack (For iEP-500XG-00X) 1 x 3-pin Phoenix type (For iEP-500XG-01X) |
| Clear CMOS | 1 |
| Power Button | 1 (with LED) |
Rear I/O
| SIM Card | 1 x Nano SIM Card slot |
|---|---|
| Micro SD Card | 1 x Micro SD card slot (SD Card specification version 3.01) |

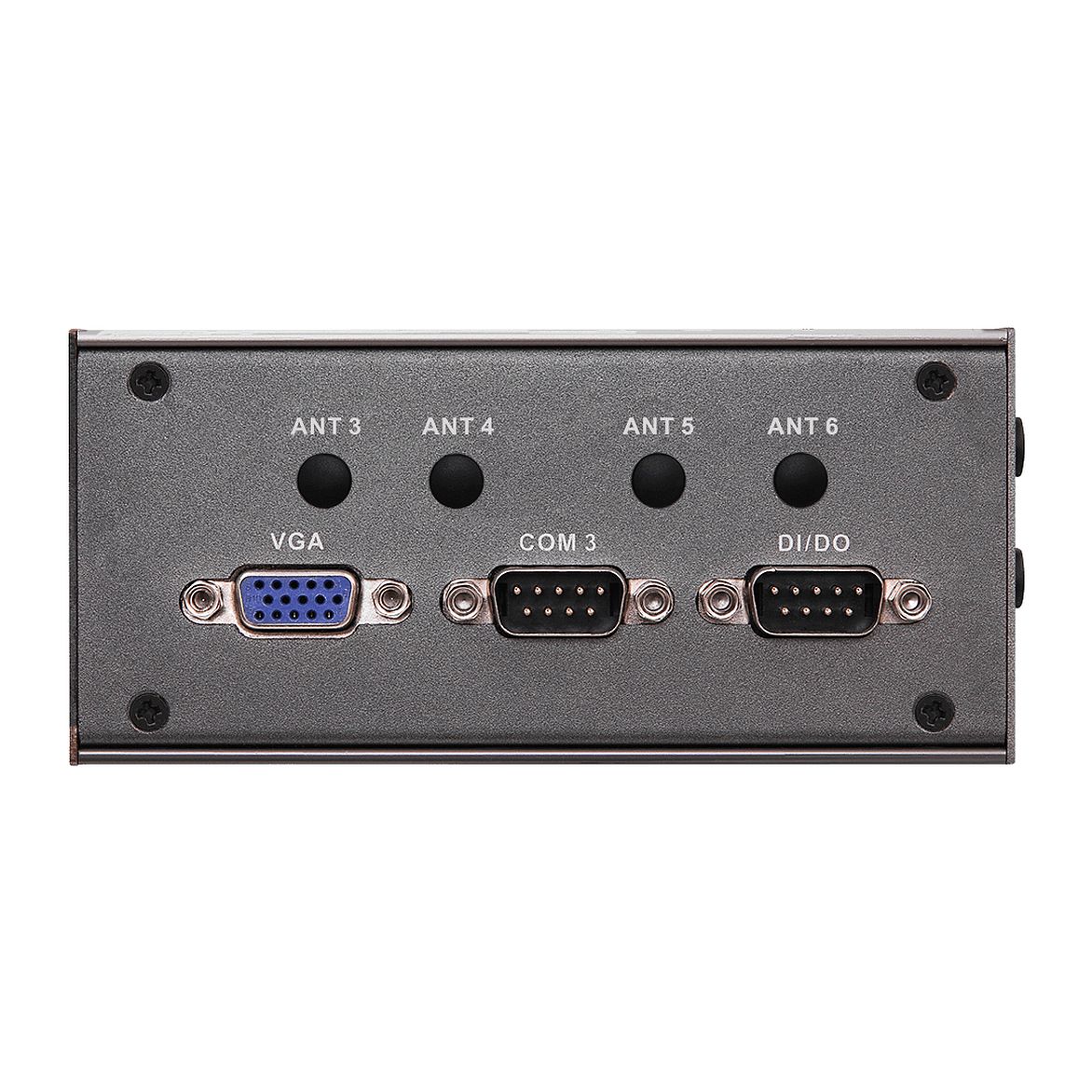

Top I/O
| COM | 1 x RS-232/422/485 |
|---|---|
| VGA | 1 |
| Digital I/O | 4DIs/4DOs |
| Ethernet | 2 x 1G LAN for PoE/5LAN SKU |
| LED | 2 x PoE LED |
Storage
| M.2 | 1 x M.2 (Key M, 2280) with PCIe Gen3 and SATA3 |
|---|---|
| SATA | 1 x 2.5" SATA3 SSD (6Gb/s) for Basic SKU (By request) |
Watchdog Timer
| Output | From Super I/O to drag RESETCON# |
|---|---|
| Interval | 256 Segments, 0, 1, 2, ...255sec |
Power Requirements
| Input PWR | For Basic/5LAN SKU: 6V~36V DC For PoE SKU: 19V~36V DC - OVP, UVP, OCP, plus 80V surge protection |
|---|
Environment
| Operating Temp | For Basic/5LAN SKU : -40°C ~ 70°C (-40°F~158°F) For PoE SKU : -40°C ~ 50°C (-40°F~122°F) With airflow 0.5~0.8m/s |
|---|---|
| Storage Temp | -40°C ~ 85°C (-40°F~185°F) |
| Humidity | ~95% @ 40°C (non-condensing) |
| Vibration | Operating: 5 Grms, 5-500 Hz, 3 axes with SSD |
| Shock | Operating 100 G, half sine 11 ms duration with SSD |
| ESD | Contact +/-8 KV, Air +/-15 KV |
| EMC | CE and FCC Class A (EN61000-6-4/-2) |
| Safety | LVD |
Mechanical
| Construction | Aluminum |
|---|---|
| Dimensions (L x W x H) | 58 x 125 x 157 mm |

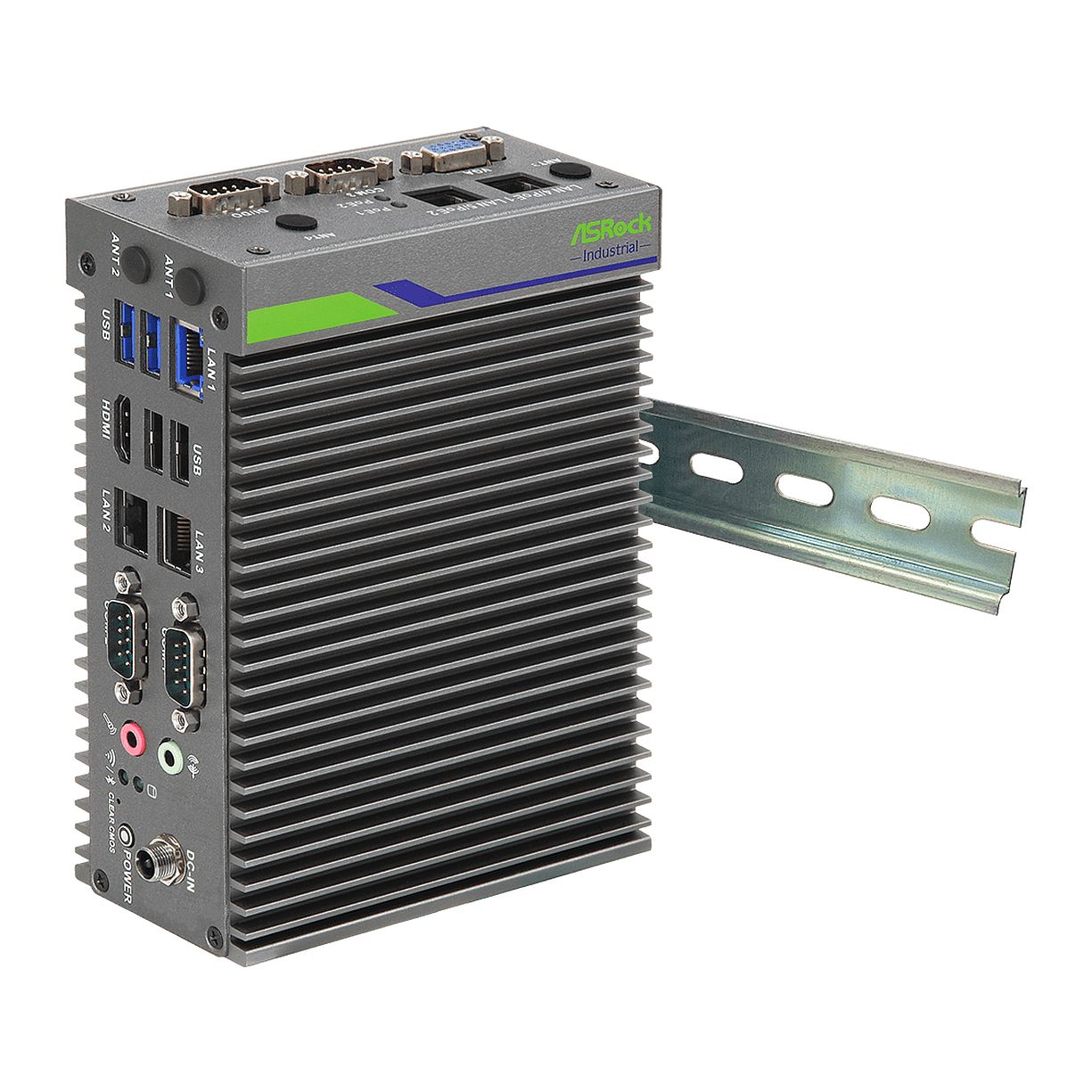

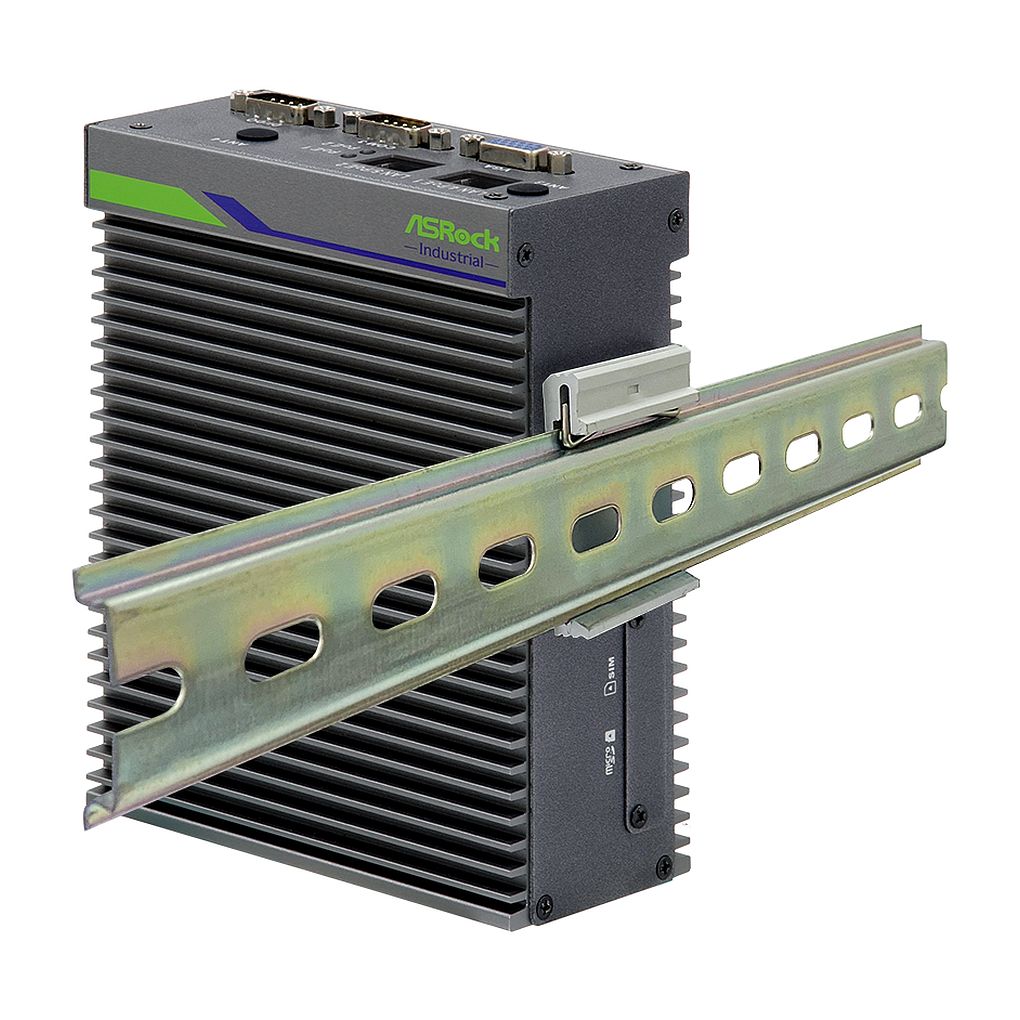

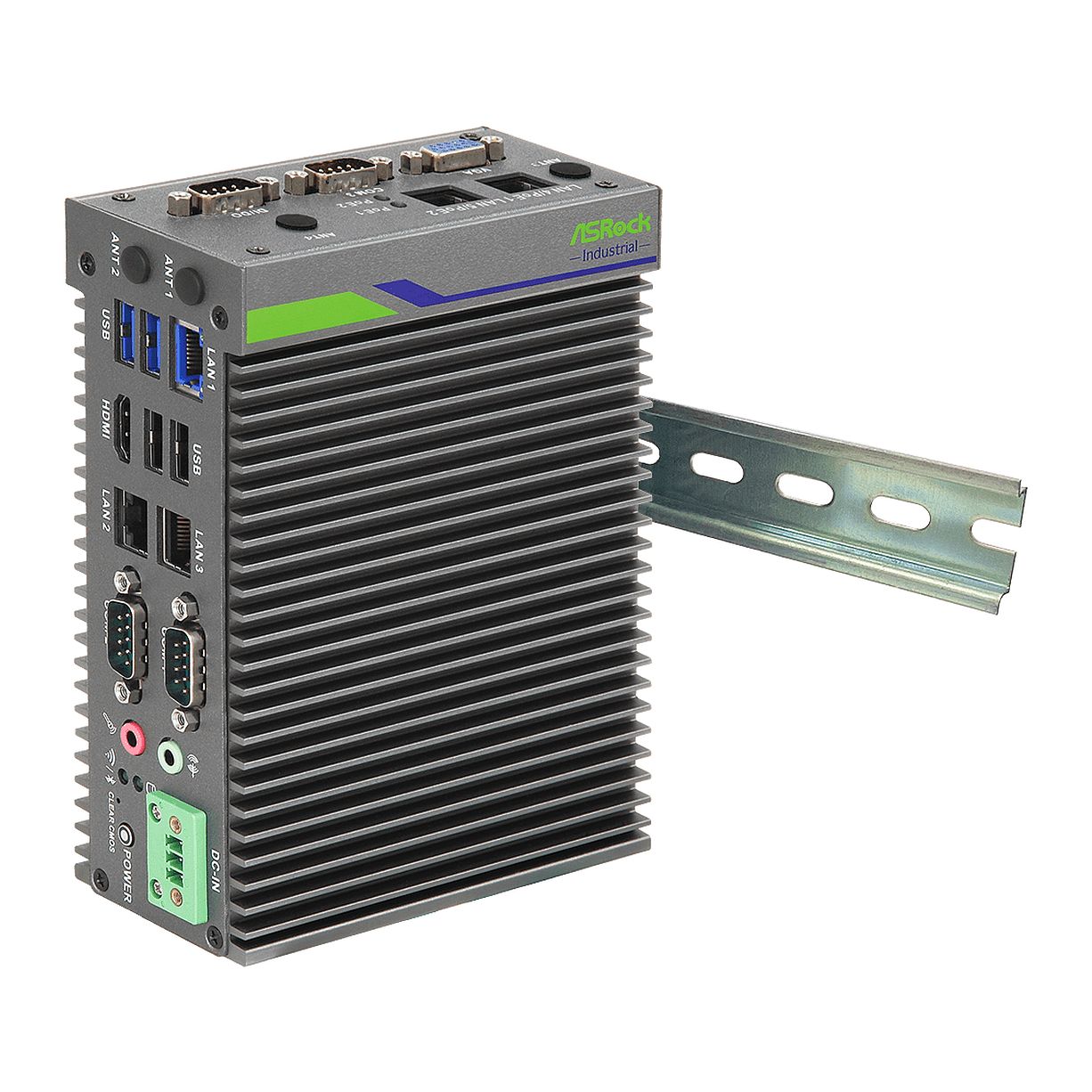

| Mounting | DIN-Rail , Wall Mount (By Request) |
| Weight | Basic SKU: 1.45 kg PoE SKU: 1.75kg 5LAN SKU: 1.65kg |
Others
| OS Support | Windows 10 & Ubuntu 22.04 |
|---|---|
| Real-Time Enablement | TSN, TCC support under Linux |
| TPM | TPM2.0 |
| Packing List | 1 x 19V/65W Power Adapter (for Basic SKU with DC Jack only) 3 x M2*2 Screw Package 1 x Sink for Memory 1 x Sink for M.2 2280 support 1 x 3-pin phoenix connector (for system with DC-IN phoenix type only) 1 x System QIG |
| Optional Items | (1) 19V/65W Power Adapter for Basic/5LAN SKU (2) 19V/120W Power Adapter for PoE SKU (3) 2.5" HDD bracket kits for Basic SKU (4) Thermal Kits for support 4G LTE/5G module (5) Antenna/SMA Cable for support Wi-Fi module (6) Antenna/SMA Cable for support 4G LTE/5G module (7) DIN Rail Kit (8) Wall Mount Kit |
The specification is subject to change without notice in advance. The brand and product names are trademarks of their respective companies. Any configuration other than original product specification is not guaranteed.
