conga-TS570
Preis auf Anfrage
Produktnummer:
conga-TS570
Produktinformationen "conga-TS570"

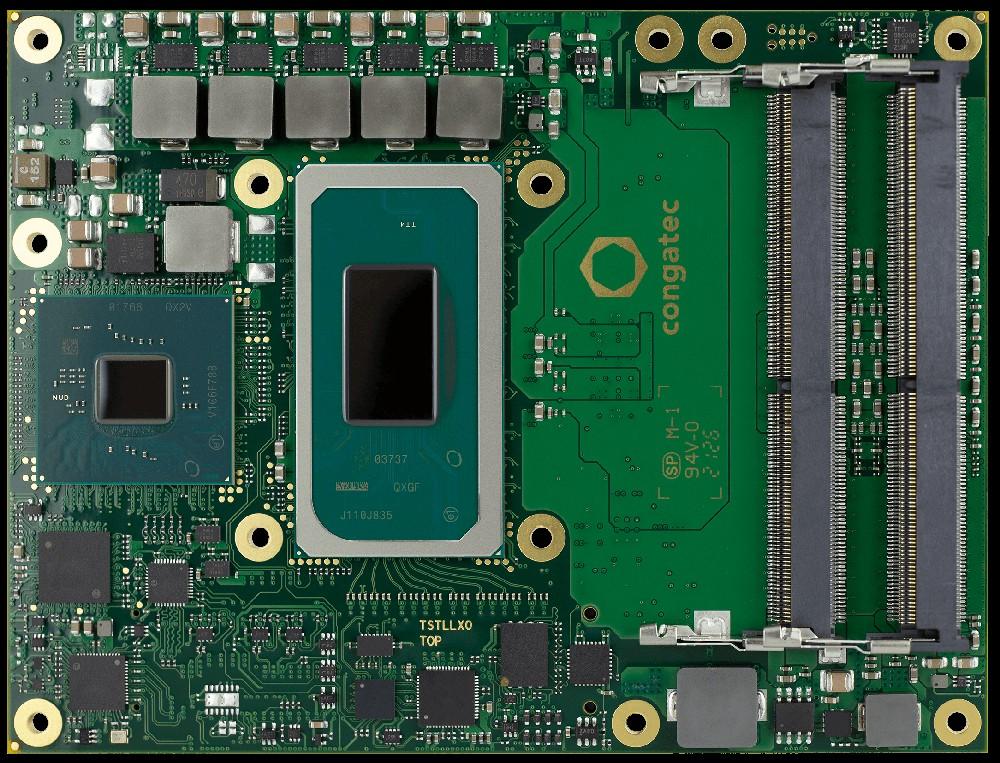

| congatec conga-TS570 - COM Express Basic Type 6 CPU-Modul mit Intel® Tiger Lake |
|---|
| COM Express Type 6 Basic module based on 11th Generation Intel® Core™ processor family (code name "Tiger Lake-H") |
| Übersicht |
|---|
| Key Features | CPU |
|---|---|
|
CPU Produktfamilie: Intel® Tiger Lake
|
| CPU-Varianten |
|---|
| CPU | Processor Number | Cache | Total Cores | Total Threads | Max Turbo Frequency |
|---|---|---|---|---|---|
| Intel® Core™ i7-11850HE | i7-11850HE | 24 MB Intel® Smart Cache | 8 | 16 | 4.70 GHz |
| Intel® Core™ i5-11500HE | i5-11500HE | 12 MB Intel® Smart Cache | 6 | 12 | 4.50 GHz |
| Intel® Core™ i3-11100HE | i3-11100HE | 8 MB Intel® Smart Cache | 4 | 8 | 4.40 GHz |
| Intel® Xeon® W-11865MRE | W-11865MRE | 24 MB Intel® Smart Cache | 8 | 16 | 4.70 GHz |
| Intel® Xeon® W-11865MLE | W-11865MLE | 24 MB Intel® Smart Cache | 8 | 16 | 4.50 GHz |
| Intel® Xeon® W-11555MRE | W-11555MRE | 12 MB Intel® Smart Cache | 6 | 12 | 4.50 GHz |
| Intel® Xeon® W-11555MLE | W-11555MLE | 12 MB Intel® Smart Cache | 6 | 12 | 4.40 GHz |
| Intel® Xeon® W-11155MRE | W-11155MRE | 8 MB Intel® Smart Cache | 4 | 8 | 4.40 GHz |
| Intel® Xeon® W-11155MLE | W-11155MLE | 8 MB Intel® Smart Cache | 4 | 8 | 3.10 GHz |
| Intel® Celeron® 6600HE | 6600HE | 8 MB Intel® Smart Cache | 2 | 2 |
| Spezifikation |
|---|
| Formfactor | COM Express Basic |
| CPU | Intel® Xeon® W-11155MLE(4 x 1.8 GHz, 8 MB cache, 25W)Intel® Xeon® W-11555MLE(6 x 1.9 GHz, 12 MB cache, 25W)Intel® Xeon® W-11865MLE(8 x 1.5 GHz, 24 MB cache, 25W)Intel® Xeon® W-11155MRE(4 x 2.4 GHz, 8 MB cache, 45W)Intel® Xeon® W-11555MRE(6 x 2.6 GHz, 12 MB cache, 45W)Intel® Xeon® W-11865MRE(8 x 2.6 GHz, 24 MB cache, 45W)Intel® Celeron® 6600HE(2 x 2.6 GHz, 8 MB cache, 35W)Intel® Core™ i3-11100HE(4 x 2.4 GHz, 8 MB cache, 45W)Intel® Core™ i5-11500HE(6 x 2.6 GHz, 12 MB cache, 45W)Intel® Core™ i7-11850HE(8 x 2.6 GHz, 24 MB cache, 45W) |
| DRAM | Up to 3 SO-DIMM sockets for DDR4 ECC memory modules up to 32 GByte each (96 GByte total) with 3200 MT/s |
| Ethernet | 1 x 2.5 GbE with TSN support via Intel® i226 Ethernet controller series |
| I/O Interfaces | 8 x PCIe Gen3LPC bus8 x GPIOs2 x UARTSPI4 x SATA III (6Gb/s)8 x USB 2.04 x USB 3.1 Gen2PEG support x16 (PCIe Gen4)I²C bus |
| Graphics | Integrated Xe (Gen 12) graphics engine with up to 32 EU (Execution Units) | Supporting 4 independent display units (4x 4k/2x 8K) | Enhanced media (AV1/12b) with up to 2 Vdbox | Next Gen IPU6 with DPHY2.1 | DP 1.4 |
| congatec Board Controller | Multi Stage Watchdog | non-volatile User Data Storage | Manufacturing and Board Information | Board Statistics | I²C bus (fast mode, 400 kHz, multi-master) | Power Loss Control | Hardware Health Monitoring | POST Code redirection |
| embedded BIOS Features | AMI Aptio UEFI32 MByte serial SPI firmware flashOEM LogoOEM CMOS DefaultsLCD ControlDisplay Auto DetectionBacklight ControlFlash Update |
| Security | Trusted Platform Module (TPM 2.0) |
| Power Management | ACPI 6.0 with battery support |
| Operating Systems | Microsoft® Windows® 10Microsoft® Windows 10 IoT EnterpriseLinuxYocto |
| Hypervisor | RTS Real-Time Hypervisor |
| Temperature | Commercial: Operating: 0 to +60°C | Storage: -20 to +80°CIndustrial: Operating: -40 to +85°C | Storage: -40 to +85°C |
| Humidity | Operating: 10 to 90% r. H. non cond. / Storage 5 to 95% r. H. non cond. |
| Video Interfaces | 3x DP/DP++ | 1x eDP /LVDS |
| Size | 95 x 125 mm (3.74" x 4.92") |
| Produktvarianten / Zubehör |
|---|
| 050700 | conga-TS570/i7-11850HE | COM Express Type 6 Basic module based on Intel® Core™ i7-11850HE 8-core processor with 2.6GHz up to 4.7GHz turbo boost, 24MB Intel® Smart Cache, Intel® UHD Graphics with 32EU and dual channel DDR4 3200 MT/s memory interface. | Chipset QM580E | Intel® Tiger Lake-H | Commercial temperature range |
| 050701 | conga-TS570/i5-11500HE | COM Express Type 6 Basic module based on Intel® Core™ i5-11500HE 6-core processor with 2.6GHz up to 4.5GHz turbo boost, 12MB Intel® Smart Cache, Intel® UHD Graphics with 32EU and dual channel DDR4 3200 MT/s memory interface. | Chipset QM580E | Intel® Tiger Lake-H | Commercial temperature range |
| 050702 | conga-TS570/i3-11100HE | COM Express Type 6 Basic module based on Intel® Core™ i3-11100HE 4-core processor with 2.4GHz up to 4.4GHz turbo boost, 8MB Intel® Smart Cache, Intel® UHD Graphics with 16EU and dual channel DDR4 3200 MT/s memory interface. | Chipset HM570E | Intel® Tiger Lake-H | Commercial temperature range |
| 050703 | conga-TS570/6600HE | COM Express Type 6 Basic module based on Intel® Celeron® 6600HE 2-core processor with 2.6GHz base frequency, 8MB Intel® Smart Cache, Intel® UHD Graphics with 16EU and dual channel DDR4 3200 MT/s memory interface. | Chipset HM570E | Intel® Tiger Lake-H | Commercial temperature range |
| 050710 | conga-TS570/W-11865MRE | COM Express Type 6 Basic module based on Intel® Xeon® W-11865MRE 8-core processor with 2.6GHz up to 4.7GHz turbo boost, 24MB Intel® Smart Cache, Intel® UHD Graphics with 32EU and dual channel DDR4 3200 MT/s memory interface. | Chipset RM590E | Intel® Tiger Lake-H | Industrial temperature range |
| 050711 | conga-TS570/W-11555MRE | COM Express Type 6 Basic module based on Intel® Xeon® W-11555MRE 6-core processor with 2.6GHz up to 4.5GHz turbo boost, 12MB Intel® Smart Cache, Intel® UHD Graphics with 32EU and dual channel DDR4 3200 MT/s memory interface. | Chipset RM590E | Intel® Tiger Lake-H | Industrial temperature range |
| 050712 | conga-TS570/W-11155MRE | COM Express Type 6 Basic module based on Intel® Xeon® W-11155MRE 4-core processor with 2.4GHz up to 4.4GHz turbo boost, 8MB Intel® Smart Cache, Intel® UHD Graphics with 16EU and dual channel DDR4 3200 MT/s memory interface. | Chipset RM590E | Intel® Tiger Lake-H | Industrial temperature range |
| 050713 | conga-TS570/W-11865MLE | COM Express Type 6 Basic module based on Intel® Xeon® W-11865MLE 8-core processor with 1.5GHz up to 4.5GHz turbo boost, 24MB Intel® Smart Cache, Intel® UHD Graphics with 32EU and dual channel DDR4 3200 MT/s memory interface. | Chipset RM590E | Intel® Tiger Lake-H | Commercial temperature range |
| 050714 | conga-TS570/W-11555MLE | COM Express Type 6 Basic module based on Intel® Xeon® W-11555MLE 6-core processor with 1.9GHz up to 4.4GHz turbo boost, 12MB Intel® Smart Cache, Intel® UHD Graphics with 32EU and dual channel DDR4 3200 MT/s memory interface. | Chipset RM590E | Intel® Tiger Lake-H | Commercial temperature range |
| 050715 | conga-TS570/W-11155MLE | COM Express Type 6 Basic module based on Intel® Xeon® W-11155MLE 4-core processor with 1.8GHz up to 3.1GHz turbo boost, 8MB Intel® Smart Cache, Intel® UHD Graphics with 16EU and dual channel DDR4 3200 MT/s memory interface. | Chipset RM590E | Intel® Tiger Lake-H | Embedded temperature range 0°C to 60°C. |
| Zubehör |
|---|
| 050750 | conga-TS570/CSA-HP-B | Standard active cooling solution for high performance COM Express module conga-TS570 with integrated heat pipes, 29mm overall heat sink height and integrated 12V fan. All standoffs are with 2.7mm bore hole. |
| 050751 | conga-TS570/CSA-HP-T | Standard active cooling solution for high performance COM Express module conga-TS570 with integrated heat pipes, 29mm overall heat sink height and integrated 12V fan. All standoffs are M2.5mm thread. |
| 050752 | conga-TS570/CSP-HP-B | Standard passive cooling solution for high performance COM Express module conga-TS570 with integrated heat pipes, 28mm overall heat sink height. All standoffs are with 2.7mm bore hole. |
| 050753 | conga-TS570/CSP-HP-T | Standard passive cooling solution for high performance COM Express module conga-TS570 with integrated heat pipes, 28mm overall heat sink height. All standoffs are M2.5mm thread. |
| 050754 | conga-TS570/HSP-HP-B | Standard heatspreader for high performance COM Express module conga-TS570 with integrated heat pipes, 11mm overall heat sink height. All standoffs are with 2.7mm bore hole. |
| 050755 | conga-TS570/HSP-HP-T | Standard heatspreader for high performance COM Express module conga-TS570 with integrated heat pipes, 11mm overall heat sink height. All standoffs are M2.5mm thread. |
| 050756 | conga-TS570/HPA | Standard heatpipe adapter for high performance COM Express module conga-TS570. |
| 068793 | DDR4-SODIMM-3200 (4GB) | DDR4 SODIMM memory module with 3200 MT/s and 4GB RAM |
| 068794 | DDR4-SODIMM-3200 (8GB) | DDR4 SODIMM memory module with 3200 MT/s and 8GB RAM |
| 068798 | DDR4-SODIMM-3200 (16GB) | DDR4 SODIMM memory module with 3200 MT/s and 16GB RAM |
| 068825 | DDR4-SODIMM-3200 (4GB) / i-temp | DDR4 SODIMM memory module with up to 3200 MT/s and 4GB RAM, industrial temp -40°C to +85°C |
| 068826 | DDR4-SODIMM-3200 (8GB) / i-temp | DDR4 SODIMM memory module with up to 3200 MT/s and 8GB RAM, industrial temp -40°C to +85°C |
| 068827 | DDR4-SODIMM-3200 (16GB) / i-temp | DDR4 SODIMM memory module with up to 3200 MT/s and 16GB RAM, industrial temp -40°C to +85°C |
| 068837 | DDR4-SODIMM-3200 (32GB) / i-temp | DDR4 SODIMM memory module with up to 3200 MT/s and 32GB RAM, industrial temp -40°C to +85°C |
| 068736 | DDR4-SODIMM-3200 ECC (4GB) | DDR4 ECC SODIMM memory module with 3200 MT/s and 4GB RAM |
| 068737 | DDR4-SODIMM-3200 ECC (8GB) | DDR4 ECC SODIMM memory module with 3200 MT/s and 8GB RAM |
| 068738 | DDR4-SODIMM-3200 ECC (16GB) | DDR4 ECC SODIMM memory module with 3200 MT/s and 16GB RAM |
| 065810 | conga-TEVAL2 | Evaluation carrier board for COM Express Type6 Rev. 3.0 modules. |
| 27000001 | Design-In Training | Design-Training to develop carrier boards for Computer on Modules |
| Bitte stellen Sie sicher, dass Sie stets die aktuellsten Version der Produktspezifikationen des Herstellers verwenden. Hersteller-Produktseite: conga-TS570 MCTX Mobile & Embedded Computers GmbH IST UM DIE RICHTIGKEIT UND AKTUALITÄT DER DATEN AUF DIESER WEBSEITE BEMÜHT, ÜBERNIMMT JEDOCH KEINERLEI ZUSICHERUNG BEZÜGLICH DES INHALTS. EINE HAFTUNG ODER GARANTIE FÜR DIE AKTUALITÄT, RICHTIGKEIT UND VOLLSTÄNDIGKEIT DER ZUR VERFÜGUNG GESTELLTEN INFORMATIONEN IST FOLGLICH AUSGESCHLOSSEN. |
| Technische Unterstützung & System Integration Services |
|---|
Productvarianten / Zubehör
COM Express Type 6 Basic module based on Intel® Core™ i7-11850HE 8-core processor with 2.6GHz up to 4.7GHz turbo boost, 24MB Intel® Smart Cache, Intel® UHD Graphics with 32EU and dual channel DDR4 3200 MT/s memory interface. | Chipset QM580E | Intel® Tiger Lake-H | Commercial temperature range
Preis auf Anfrage
COM Express Type 6 Basic module based on Intel® Core™ i5-11500HE 6-core processor with 2.6GHz up to 4.5GHz turbo boost, 12MB Intel® Smart Cache, Intel® UHD Graphics with 32EU and dual channel DDR4 3200 MT/s memory interface. | Chipset QM580E | Intel® Tiger Lake-H | Commercial temperature range
Preis auf Anfrage
COM Express Type 6 Basic module based on Intel® Core™ i3-11100HE 4-core processor with 2.4GHz up to 4.4GHz turbo boost, 8MB Intel® Smart Cache, Intel® UHD Graphics with 16EU and dual channel DDR4 3200 MT/s memory interface. | Chipset HM570E | Intel® Tiger Lake-H | Commercial temperature range
Preis auf Anfrage
COM Express Type 6 Basic module based on Intel® Celeron® 6600HE 2-core processor with 2.6GHz base frequency, 8MB Intel® Smart Cache, Intel® UHD Graphics with 16EU and dual channel DDR4 3200 MT/s memory interface. | Chipset HM570E | Intel® Tiger Lake-H | Commercial temperature range
Preis auf Anfrage
COM Express Type 6 Basic module based on Intel® Xeon® W-11865MRE 8-core processor with 2.6GHz up to 4.7GHz turbo boost, 24MB Intel® Smart Cache, Intel® UHD Graphics with 32EU and dual channel DDR4 3200 MT/s memory interface. | Chipset RM590E | Intel® Tiger Lake-H | Industrial temperature range
Preis auf Anfrage
COM Express Type 6 Basic module based on Intel® Xeon® W-11555MRE 6-core processor with 2.6GHz up to 4.5GHz turbo boost, 12MB Intel® Smart Cache, Intel® UHD Graphics with 32EU and dual channel DDR4 3200 MT/s memory interface. | Chipset RM590E | Intel® Tiger Lake-H | Industrial temperature range
Preis auf Anfrage
COM Express Type 6 Basic module based on Intel® Xeon® W-11155MRE 4-core processor with 2.4GHz up to 4.4GHz turbo boost, 8MB Intel® Smart Cache, Intel® UHD Graphics with 16EU and dual channel DDR4 3200 MT/s memory interface. | Chipset RM590E | Intel® Tiger Lake-H | Industrial temperature range
Preis auf Anfrage
COM Express Type 6 Basic module based on Intel® Xeon® W-11865MLE 8-core processor with 1.5GHz up to 4.5GHz turbo boost, 24MB Intel® Smart Cache, Intel® UHD Graphics with 32EU and dual channel DDR4 3200 MT/s memory interface. | Chipset RM590E | Intel® Tiger Lake-H | Commercial temperature range
Preis auf Anfrage
COM Express Type 6 Basic module based on Intel® Xeon® W-11555MLE 6-core processor with 1.9GHz up to 4.4GHz turbo boost, 12MB Intel® Smart Cache, Intel® UHD Graphics with 32EU and dual channel DDR4 3200 MT/s memory interface. | Chipset RM590E | Intel® Tiger Lake-H | Commercial temperature range
Preis auf Anfrage
COM Express Type 6 Basic module based on Intel® Xeon® W-11155MLE 4-core processor with 1.8GHz up to 3.1GHz turbo boost, 8MB Intel® Smart Cache, Intel® UHD Graphics with 16EU and dual channel DDR4 3200 MT/s memory interface. | Chipset RM590E | Intel® Tiger Lake-H | Embedded temperature range 0°C to 60°C.
Preis auf Anfrage
