conga-TCA7
Preis auf Anfrage
Produktnummer:
conga-TCA7
Produktinformationen "conga-TCA7"

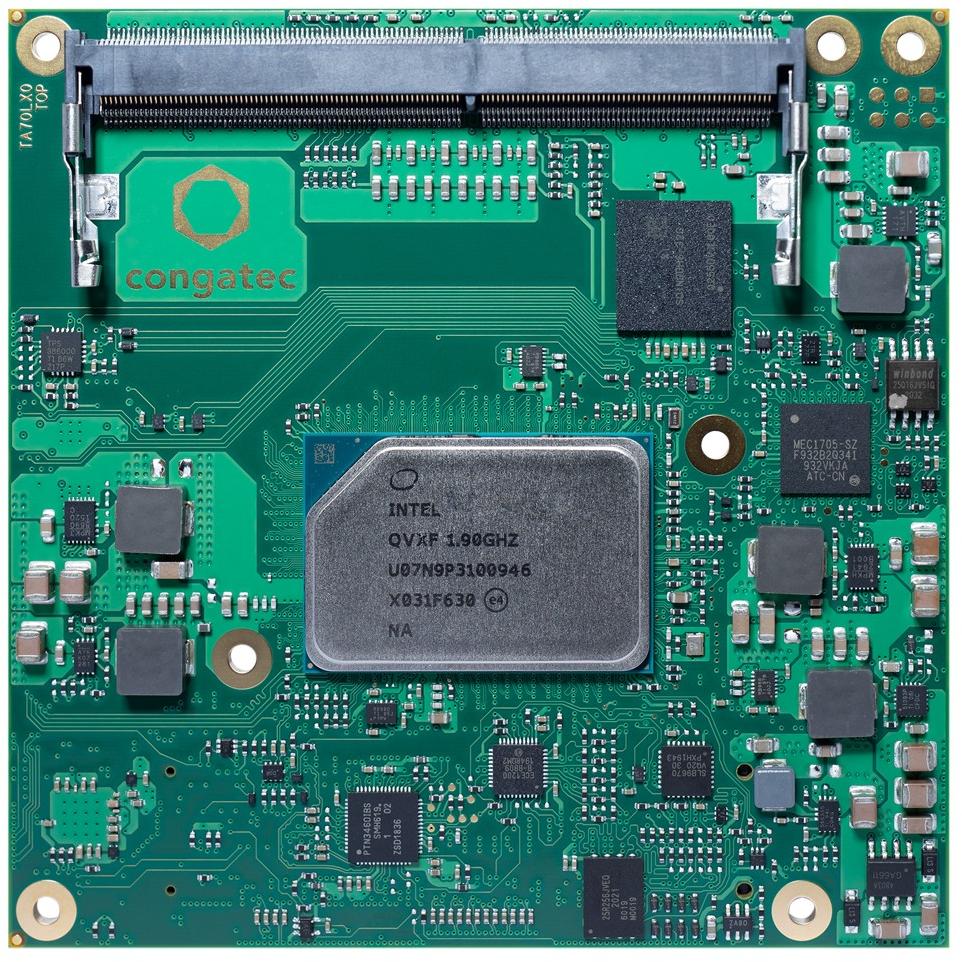

| congatec conga-TCA7 - COM Express Compact Type 6 CPU-Modul mit Intel® Elkhart Lake |
|---|
| COM Express Type 6 Compact based on Intel® Atom® x6000E Series and Intel® Pentium® and Celeron® J and N Series processors |
| Übersicht |
|---|
| Key Features | CPU |
|---|---|
|
CPU Produktfamilie: Intel® Elkhart Lake
|
| CPU-Varianten |
|---|
| CPU | Processor Number | Cache | Total Cores | Total Threads | PCI Express Revision |
|---|---|---|---|---|---|
| Intel® Pentium® J6426 | J6426 | 1.5 MB L2 Cache | 4 | 4 | 3.0 |
| Intel® Celeron® J6413 | J6413 | 1.5 MB L2 Cache | 4 | 4 | 3.0 |
| Intel Atom® x6425RE | 6425RE | 1.5 MB L2 Cache | 4 | 4 | 3.0 |
| Intel Atom® x6425E | 6425E | 1.5 MB L2 Cache | 4 | 4 | 3.0 |
| Intel Atom® x6414RE | 6414RE | 1.5 MB L2 Cache | 4 | 4 | 3.0 |
| Intel Atom® x6413E | 6413E | 1.5 MB L2 Cache | 4 | 4 | 3.0 |
| Intel Atom® x6212RE | 6212RE | 1.5 MB L2 Cache | 2 | 2 | 3.0 |
| Intel Atom® x6211E | 6211E | 1.5 MB L2 Cache | 2 | 2 | 3.0 |
| Spezifikation |
|---|
| Formfactor | COM Express Compact |
| CPU | Intel® Celeron® J6413(4 x 1.8 GHz, 1.5 MB cache, 10W)Intel® Pentium® J6426(4 x 2.0 GHz, 1.5 MB cache, 10W)Intel® Atom® x6414RE(4 x 1.5 GHz, 1.5 MB cache, 9W)Intel® Atom® x6425RE(4 x 1.9 GHz, 1.5 MB cache, 12W)Intel® Atom® x6212RE(2 x 1.2 GHz, 1.5 MB cache, 6W)Intel® Atom® x6211E(2 x 1.3 GHz, 1.5 MB cache, 6W)Intel® Atom® x6413E(4 x 1.5 GHz, 1.5 MB cache, 9W)Intel® Atom® x6425E(4 x 2.0 GHz, 1.5 MB cache, 12W) |
| DRAM | Support for 2x SO DIMM on socket (dual channel DDR4 up to 3.200 MT/s) | max. 32 GB total capacity |
| Ethernet | Intel® GbE with TSN support | real-time trigger |
| I/O Interfaces | Up to 6x PCIe Gen32 x USB 3.1 Gen2Up to 8x USB 2.02 x SATA III (6Gb/s)2 x UART (UART1 muxed with CAN)GPIOsI²C busSM-BusSPILPC bus |
| Mass storage | eMMC 5.1 onboard flash up to 128 Gbyte (optional) |
| Graphics | Intel® UHD Graphics (Gen11) |
| congatec Board Controller | Multistage watchdog | non-volatile user data storage | manufacturing and board Information | board statistics | fast mode and multi-master I²C bus | power loss control |
| embedded BIOS Features | AMI Aptio UEFI32 MByte serial SPI firmware flashOEM LogoOEM CMOS DefaultsLCD ControlDisplay Auto DetectionBacklight ControlFlash Update |
| Operating Systems | Microsoft® Windows 11 IoT EnterpriseMicrosoft® Windows® 10Microsoft® Windows 10 IoT EnterpriseLinuxYocto |
| Hypervisor | RTS Real-Time Hypervisor |
| Temperature | Commercial variants: Operation: 0° to +60°C | Storage: -20° to +80°CIndustrial variants: Operation: -40° to +85°C | Storage: -40° to +85°C |
| Humidity | Operating: 10 to 85% r. H. non cond. / Storage 5 to 85% r. H. non cond. |
| Video Interfaces | Dual channel 18/24 bit LVDS interface up to 1920x1200@60Hz | shared with eDP up to 3840x2160@60Hz (option)2 x DP++ |
| Size | 95 x 95 mm (3,74" x 3,74") |
| Produktvarianten / Zubehör |
|---|
| 049300 | conga-TCA7/x6425E | COM Express Compact module with Intel® Atom® x6425E quad core processor with 2.0GHz core frequency up to 3.0GHz, 1.5MB cache and up to 32GB 3200MT/s DDR4 SODIMM memory support |
| 049301 | conga-TCA7/x6413E | COM Express Compact module with Intel® Atom® x6413E quad core processor with 1.5GHz core frequency up to 3.0GHz, 1.5MB cache and up to 32GB 3200MT/s DDR4 SODIMM memory support |
| 049302 | conga-TCA7/x6211E | COM Express Compact module with Intel® Atom® x6211E dual core processor with 1.3GHz core frequency up to 3.0GHz, 1.5MB cache and up to 32GB 3200MT/s DDR4 SODIMM memory support |
| 049310 | conga-TCA7/i-x6425RE | COM Express Compact module with Intel® Atom® x6425RE quad core processor with 1.8GHz core frequency, 1.5MB cache and up to 32GB 3200MT/s DDR4 SODIMM memory support. Industrial grade temperature range from -40°C to 85°C. |
| 049311 | conga-TCA7/i-x6414RE | COM Express Compact module with Intel® Atom® x6414RE quad core processor with 1.5GHz core frequency, 1.5MB cache and up to 32GB 3200MT/s DDR4 SODIMM memory support. Industrial grade temperature range from -40°C to 85°C. |
| 049312 | conga-TCA7/i-x6212RE | COM Express Compact module with Intel® Atom® x6212RE dual core processor with 1.2GHz core frequency, 1.5MB cache and up to 32GB 3200MT/s DDR4 SODIMM memory support. Industrial grade temperature range from -40°C to 85°C. |
| 049320 | conga-TCA7/J6426 | COM Express Compact module with Intel® Pentium® J6426 quad core processor with 2.0GHz core frequency up to 3.0GHz, 1.5MB cache and up to 32GB 3200MT/s DDR4 SODIMM memory support. |
| 049321 | conga-TCA7/J6413 | COM Express Compact module with Intel® Celeron® J6413 quad core processor with 1.8GHz core frequency up to 3.0GHz, 1.5MB cache and up to 32GB 3200MT/s DDR4 SODIMM memory support |
| Zubehör |
|---|
| 049350 | conga-TCA7/i-HSP-B | Standard heatspreader for COM Express Compact module conga-TCA7 with lidded Intel Atom x6000E processors. All standoffs are with 2.7mm bore hole. |
| 049351 | conga-TCA7/i-HSP-T | Standard heatspreader for COM Express Compact module conga-TCA7 with lidded Intel Atom x6000E processors. All standoffs are M2.5mm thread. |
| 049352 | conga-TCA7/i-CSP-B | Passive cooling solution for COM Express Compact module conga-TCA7 with lidded Intel Atom x6000E processors. All standoffs are with 2.7mm bore hole |
| 049353 | conga-TCA7/i-CSP-T | Passive cooling solution for COM Express Compact module conga-TCA7 with lidded Intel Atom x6000E processors. All standoffs are M2.5mm thread. |
| 049354 | conga-TCA7/HSP-B | Standard heatspreader for COM Express Compact module conga-TCA7 with open silicon Intel Pentium/Celeron J and N processors. All standoffs are with 2.7mm bore hole |
| 049355 | conga-TCA7/HSP-T | Standard heatspreader for COM Express Compact module conga-TCA7 with open silicon Intel Pentium/Celeron J and N processors. All standoffs are M2.5mm thread. |
| 049356 | conga-TCA7/CSP-B | Passive cooling solution for COM Express Compact module conga-TCA7 with open silicon Intel Pentium/Celeron J and N processors. All standoffs are with 2.7mm bore hole |
| 049357 | conga-TCA7/CSP-T | Passive cooling solution for COM Express Compact module conga-TCA7 with open silicon Intel Pentium/Celeron J and N processors. All standoffs are M2.5mm thread. |
| 068793 | DDR4-SODIMM-3200 (4GB) | DDR4 SODIMM memory module with 3200 MT/s and 4GB RAM |
| 068794 | DDR4-SODIMM-3200 (8GB) | DDR4 SODIMM memory module with 3200 MT/s and 8GB RAM |
| 068798 | DDR4-SODIMM-3200 (16GB) | DDR4 SODIMM memory module with 3200 MT/s and 16GB RAM |
| 068837 | DDR4-SODIMM-3200 (32GB) / i-temp | DDR4 SODIMM memory module with up to 3200 MT/s and 32GB RAM, industrial temp -40°C to +85°C |
| 068827 | DDR4-SODIMM-3200 (16GB) / i-temp | DDR4 SODIMM memory module with up to 3200 MT/s and 16GB RAM, industrial temp -40°C to +85°C |
| 068826 | DDR4-SODIMM-3200 (8GB) / i-temp | DDR4 SODIMM memory module with up to 3200 MT/s and 8GB RAM, industrial temp -40°C to +85°C |
| 068825 | DDR4-SODIMM-3200 (4GB) / i-temp | DDR4 SODIMM memory module with up to 3200 MT/s and 4GB RAM, industrial temp -40°C to +85°C |
| 065810 | conga-TEVAL2 | Evaluation carrier board for COM Express Type6 Rev. 3.0 modules. |
| 27000001 | Design-In Training | Design-Training to develop carrier boards for Computer on Modules |
| Bitte stellen Sie sicher, dass Sie stets die aktuellsten Version der Produktspezifikationen des Herstellers verwenden. Hersteller-Produktseite: conga-TCA7 MCTX Mobile & Embedded Computers GmbH IST UM DIE RICHTIGKEIT UND AKTUALITÄT DER DATEN AUF DIESER WEBSEITE BEMÜHT, ÜBERNIMMT JEDOCH KEINERLEI ZUSICHERUNG BEZÜGLICH DES INHALTS. EINE HAFTUNG ODER GARANTIE FÜR DIE AKTUALITÄT, RICHTIGKEIT UND VOLLSTÄNDIGKEIT DER ZUR VERFÜGUNG GESTELLTEN INFORMATIONEN IST FOLGLICH AUSGESCHLOSSEN. |
