conga-TCA5
Preis auf Anfrage

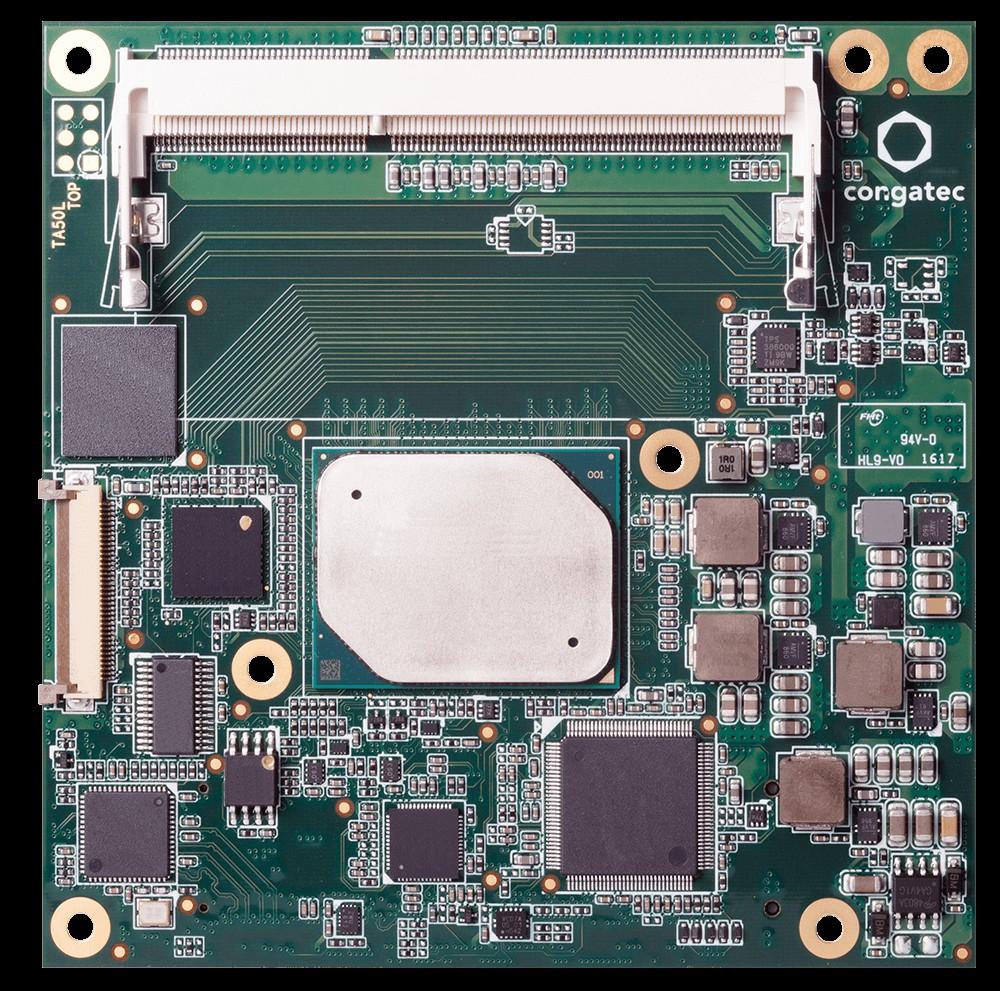

| congatec conga-TCA5 - COM Express Compact Type 6 CPU-Modul mit Intel® Apollo Lake |
|---|
| COM Express Compact Type 6 module with Intel® Pentium® Quad Core Processor and low power consumption |
| Übersicht |
|---|
| Key Features | CPU |
|---|---|
|
CPU Produktfamilie: Intel® Apollo Lake
|
| CPU-Varianten |
|---|
| CPU | Processor Number | Cache | Total Cores | Total Threads | PCI Express Revision |
|---|---|---|---|---|---|
| Intel® Pentium® N4200 | N4200 | 2 MB L2 Cache | 4 | 4 | 2.0 |
| Intel® Celeron® N3350 | N3350 | 2 MB L2 Cache | 2 | 2 | 2.0 |
| Intel Atom® x7-E3950 | E3950 | 2 MB L2 Cache | 4 | 4 | 2.0 |
| Intel Atom® x5-E3940 | E3940 | 2 MB L2 Cache | 4 | 4 | 2.0 |
| Intel Atom® x5-E3930 | E3930 | 2 MB L2 Cache | 2 | 2 | 2.0 |
| Spezifikation |
|---|
| Formfactor | COM Express Compact |
| CPU | Intel® Atom™ x7-E3950(4 x 1.6 GHz, 2 MB L2 cache, 12W)Intel® Atom™ x5-E3940(4 x 1.6 GHz, 2 MB L2 cache, 9.5W)Intel® Atom™ x5-E3930(2 x 1.3 GHz, 2 MB L2 cache, 6.5W)Intel® Celeron® N3350(2 x 1.1 GHz, 2 MB L2 cache, 6W)Intel® Pentium® N4200(4 x 1.1 GHz, 2 MB L2 cache, 6W) |
| DRAM | Dual channel DDR3L up to 1867 MT/s | 2x SO-DIMM | up to 8 GByte total memory |
| Ethernet | Intel I210 (Industrial) /I211 (Commercial) Gigabit Ethernet Controller with SDP support |
| I/O Interfaces | 5 x PCIe x1UARTSDIOI²C busSPILPC bus2 x SATA III (6Gb/s)8 x USB 2.04 x USB 3.02 x MIPI-CSI (optional) |
| Graphics | Intel® HD Graphics Gen 9 | PAVP 2.0 | H.265/HEVC | VP9 | OpenCL 2.0 | OpenGL 4.3 | OpenGL ES 3.0 | DirectX12 | HDCP1.4 |
| congatec Board Controller | Multi Stage Watchdog, non-volatile User Data Storage, Manufacturing and Board information, Board Statistics, BIOS Setup, Data Backup, I²C bus (fast mode, 400 kHz, multi-master), Power Loss Control |
| embedded BIOS Features | OEM LogoOEM CMOS DefaultsLCD ControlDisplay Auto DetectionBacklight ControlFlash UpdateAMI Aptio UEFI |
| Security | Trusted Platform Module (TPM) optional. Hash and RSA algorithms | key lengths up to 2048 bits | real random number generator |
| Power Management | ACPI 5 .0 compliant, Smart Battery Management |
| Operating Systems | Microsoft® Windows® 10Linux |
| Temperature | Commercial : Operating: 0 to +60°C Storage: -20 to +80°C Industrial : Operating: -40 to +85°C Storage: -45 to +85°C |
| Humidity | Operating: 10 to 90% r. H. non cond. / Storage 5 to 95% r. H. non cond. |
| Video Interfaces | Dual channel LVDS transmitter | support for flat panels with 2x24 bit data mapping up to a resolution of 1920x1200@60HzUp to 2x DisplayPort 1.2a (max. 3840x2160 @ 30Hz) | 1x eDP 1.3 (optional) |
| Size | 95 x 95 mm (3,74" x 3,74") |
| Produktvarianten / Zubehör |
|---|
| 048510 | conga-TCA5/i-E3950 | COM Express Compact module with Intel® Atom™ x7-E3950 quad core processor with 1.6GHz core frequency up to 2.0GHz, 2MB L2 cache and up to 8GB 1866MT/s DDR3L SODIMM memory support. Industrial grade temperature range from -40°C to 85°C. |
| 048511 | conga-TCA5/i-E3940 | COM Express Compact module with Intel® Atom™ x5-E3940 quad core processor with 1.6GHz core frequency up to 1.8GHz, 2MB L2 cache and up to 8GB 1866MT/s DDR3L SODIMM memory support.Industrial grade temperature range from -40°C to 85°C. |
| 048512 | conga-TCA5/i-E3930 | COM Express Compact module with Intel® Atom™ x5-E3930 dual core processor with 1.1GHz core frequency up to 1.8GHz, 2MB L2 cache and up to 8GB 1600MT/s DDR3L SODIMM memory support.Industrial grade temperature range from -40°C to 85°C. |
| 048530 | conga-TCA5/N3350 | COM Express Compact module with Intel® Celeron™ N3350 dual core processor with 1.1GHz core frequency up to 2.3GHz, 2MB L2 cache and up to 8GB 1866MT/s DDR3L SODIMM memory support. |
| 048531 | conga-TCA5/N4200 | COM Express Compact module with Intel® Pentium® N4200 quad core processor with 1.5GHz core frequency up to 2.5GHz, 2MB L2 cache and up to 8GB 1866MT/s DDR3L SODIMM memory support. |
| Zubehör |
|---|
| 048555 | conga-TCA5/i-CSP-T | Passive cooling solution for COM Express Compact module conga-TCA5 with lidded Intel Atom processor. All standoffs are M2.5mm thread. |
| 048554 | conga-TCA5/i-CSP-B | Passive cooling solution for COM Express Compact module conga-TCA5 with lidded Intel Atom processor. All standoffs are with 2.7mm bore hole. |
| 048551 | conga-TCA5/i-HSP-T | Standard heatspreader for COM Express Compact module conga-TCA5 with lidded Intel Atom processor. All standoffs are M2.5mm thread. |
| 048550 | conga-TCA5/i-HSP-B | Standard heatspreader for COM Express Compact module conga-TCA5 with lidded Intel Atom processor. All standoffs are with 2.7mm bore hole. |
| 048557 | conga-TCA5/CSP-T | Passive cooling solution for COM Express Compact module conga-TCA5 with open silicon Intel Pentium and Celeron processor. All standoffs are M2.5mm thread. |
| 048556 | conga-TCA5/CSP-B | Passive cooling solution for COM Express Compact module conga-TCA5 with open silicon Intel Pentium and Celeron processor. All standoffs are with 2.7mm bore hole. |
| 048553 | conga-TCA5/HSP-T | Standard heatspreader for COM Express Compact module conga-TCA5 with open silicon Intel Pentium and Celeron processor. All standoffs are M2.5mm thread. |
| 048552 | conga-TCA5/HSP-B | Standard heatspreader for COM Express Compact module conga-TCA5 with open silicon Intel Pentium and Celeron processor. All standoffs are with 2.7mm bore hole. |
| 068730 | DDR3L-SODIMM-1866 (2GB) | DDR3L SODIMM memory module with 1866 MT/s and 2GB RAM |
| 068731 | DDR3L-SODIMM-1866 (4GB) | DDR3L SODIMM memory module with 1866 MT/s and 4GB RAM |
| 068732 | DDR3L-SODIMM-1866 (8GB) | DDR3L SODIMM memory module with 1866 MT/s and 8GB RAM |
| 068733 | DDR3L-SODIMM-1866 (2GB) / i-temp | Industrial DDR3L SODIMM memory module with 1866 MT/s and 2GB RAM |
| 068734 | DDR3L-SODIMM-1866 (4GB) / i-temp | Industrial DDR3L SODIMM memory module with 1866 MT/s and 4GB RAM |
| 068735 | DDR3L-SODIMM-1866 (8GB) / i-temp | Industrial DDR3L SODIMM memory module with 1866 MT/s and 8GB RAM |
| 065800 | conga-TEVAL | Evaluation Carrier Board for COM Express Type 6 Modules. |
| 27000001 | Design-In Training | Design-Training to develop carrier boards for Computer on Modules |
