conga-TC700
Preis auf Anfrage
Produktnummer:
conga-TC700
Produktinformationen "conga-TC700"

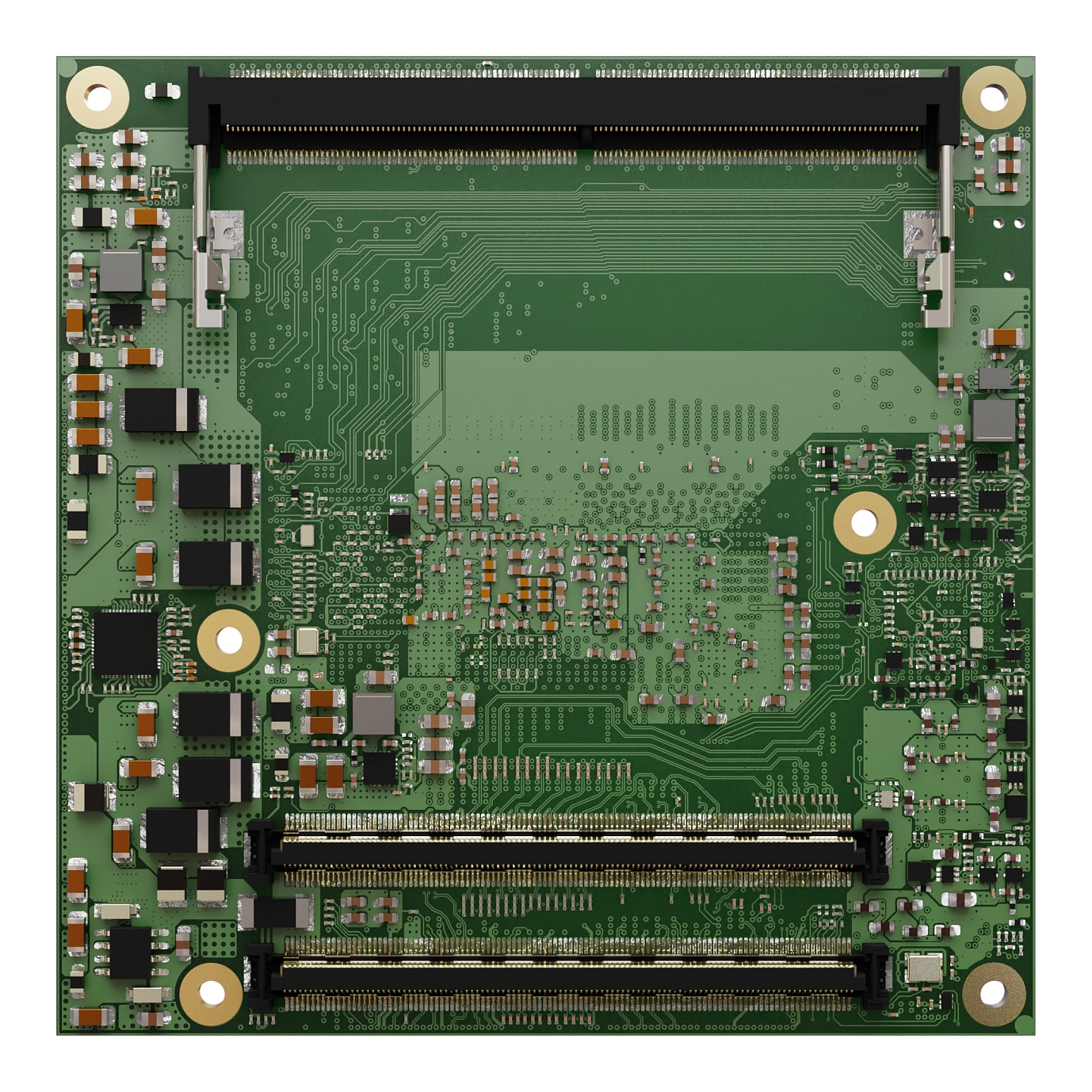

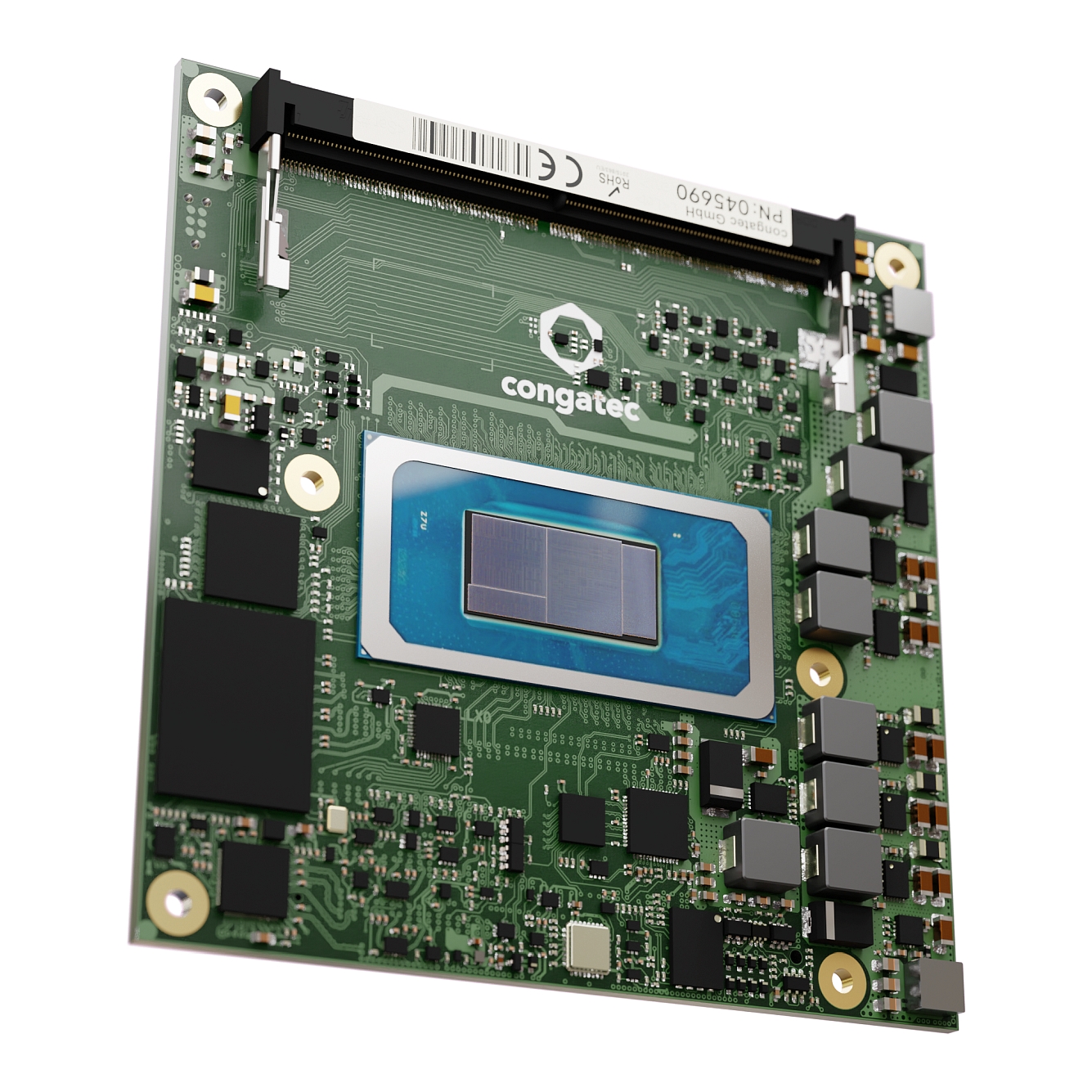

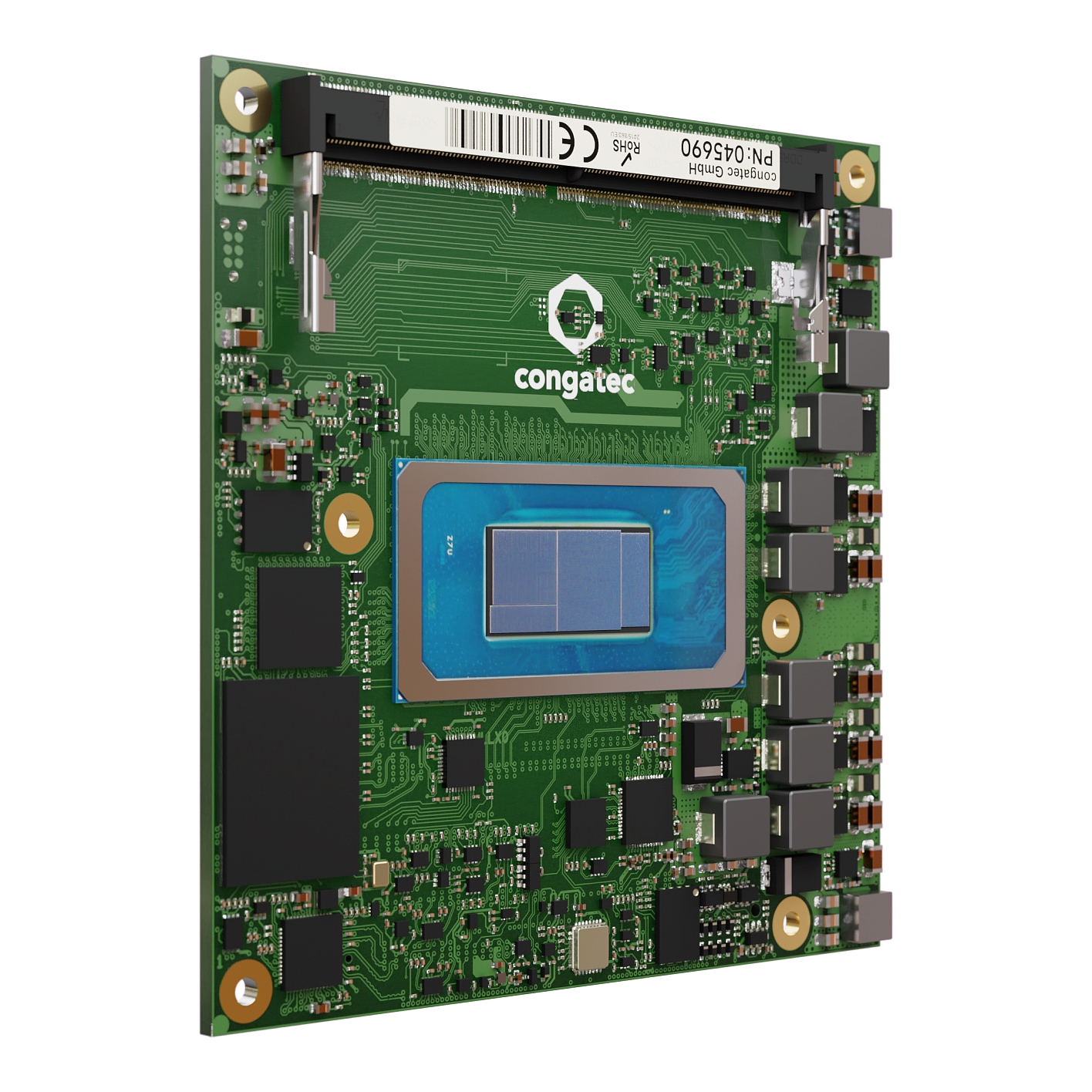

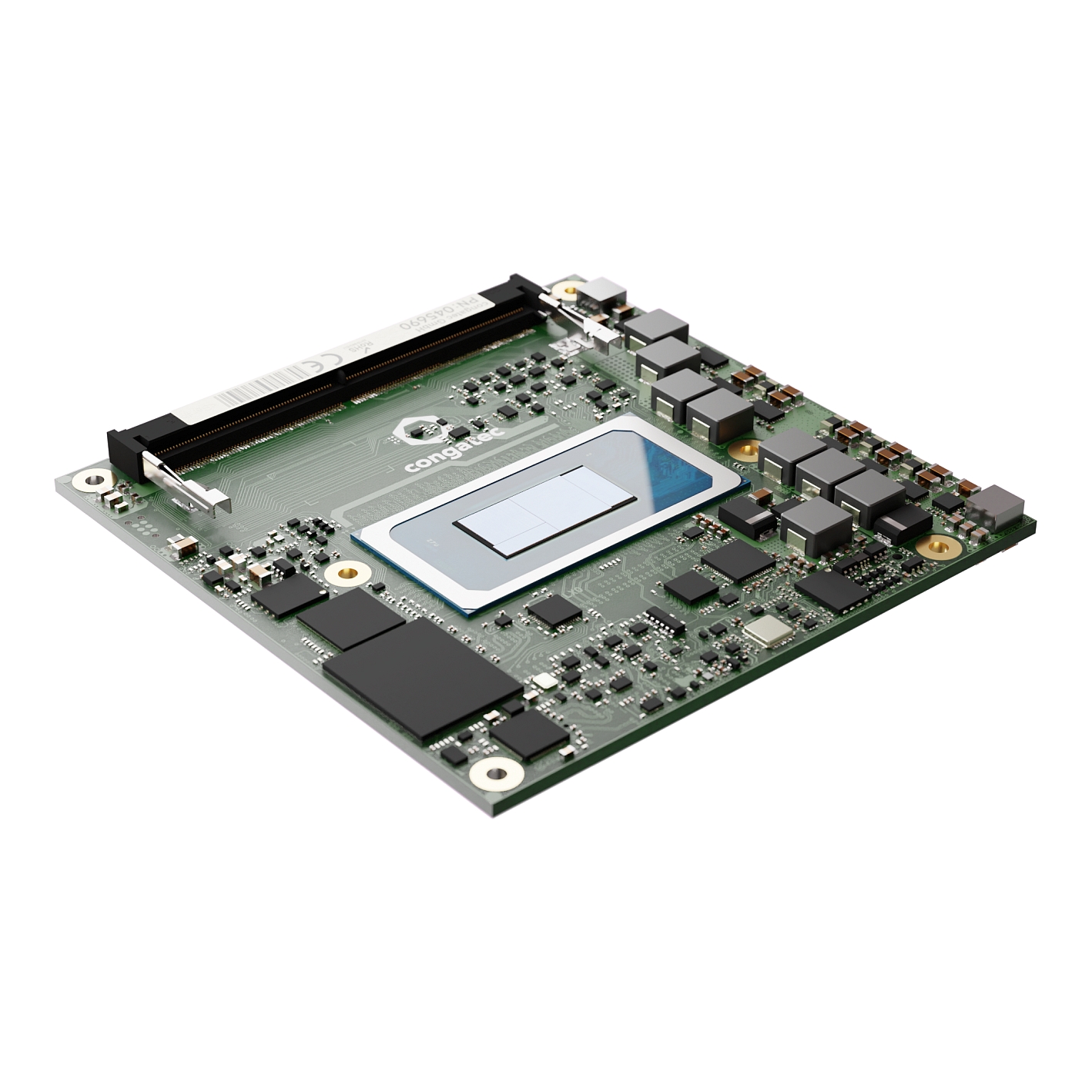

| congatec conga-TC700 - COM Express Compact Type 6 CPU-Modul mit Intel® Meteor Lake |
|---|
| COM Express Type 6 Compact module based on Intel® Core™ Ultra processors (code name "Meteor Lake") |
| Übersicht |
|---|
| Key Features | CPU |
|---|---|
|
CPU Produktfamilie: Intel® Meteor Lake
|
| CPU-Varianten |
|---|
| CPU | Processor Number | Cache | Max Turbo Frequency | Total Cores | Total Threads | Processor Base Power |
|---|---|---|---|---|---|---|
| Intel® Core™ Ultra 7 processor 155U | 155U | 12 MB Intel® Smart Cache | 4.8 GHz | 12 | 14 | 15 W |
| Intel® Core™ Ultra 7 processor 155H | 155H | 24 MB Intel® Smart Cache | 4.8 GHz | 16 | 22 | 28 W |
| Intel® Core™ Ultra 5 processor 135H | 135H | 18 MB Intel® Smart Cache | 4.6 GHz | 14 | 18 | 28 W |
| Intel® Core™ Ultra 5 processor 125U | 125U | 12 MB Intel® Smart Cache | 4.3 GHz | 12 | 14 | 15 W |
| Intel® Core™ Ultra 5 processor 125H | 125H | 18 MB Intel® Smart Cache | 4.5 GHz | 14 | 18 | 28 W |
| Spezifikation |
|---|
| Formfactor | COM Express Compact |
| CPU | Intel® Core™ Ultra 5-135H(4 P-cores 1.7GHz up to 4.6GHz, 8 E-Cores 1.2GHz up to 3.6GHz, 18MB cache)Intel® Core™ Ultra 5-125U(2 P-cores 1.3Ghz up to 4.3GHz, 8 E-Cores 0.8GHz up to 3.6GHz, 12MB cache)Intel® Core™ Ultra 7-155U(2 P-cores 1.7Ghz up to 4.8GHz, 8 E-Cores 1.2GHz up to 3.8GHz, 12MB cache)Intel® Core™ Ultra 5-125H(4 P-cores 1.2GHz up to 4.5GHz, 8 E-Cores 0.7GHz up to 3.6GHz, 18MB cache)Intel® Core™ Ultra 7-155H(6 P-cores 1.4Ghz up to 4.8GHz, 8 E-Cores 0.9GHz up to 3.8GHz, 24MB cache) |
| DRAM | 2 SO-DIMM sockets for DDR5 memory modules up to 48 GB each (max. 96 GB RAM system capacity) |up to 5600 MT/s | in-band ECC |
| Ethernet | 2.5 GbE with TSN support via Intel® i226 Ethernet controller series |
| I/O Interfaces | Up to 8 PCIe Gen5 PEG (H-Series) or up to 2x4 PCIe Gen4 PEG (U-Series)up to 8 PCIe Gen4up to 2x USB44x USB 3.2 Gen2 (incl. USB 2.0) + 8x USB 2.0up to 2x SATA2 x UARTGPIOsSPILPCSM-BusI²C |
| Mass storage | NVMe x4 SSD (optional) up to 1 TB capacity |
| Graphics | Intel® Arc™ Graphics architecture | up to 8 Xᵉ Cores with 128 EUs |
| NPU/AI Acceleration | Integrated NPU accelerator on all part numbers |
| congatec Board Controller | Next Gen 6 congatec Board Controller | Multi Stage Watchdog | non-volatile User Data Storage | Manufacturing and Board Information | Board Statistics I²C bus (fast mode, 400 kHz, multi-master) | Power Loss Control | Hardware Health Monitoring | POST Code |
| embedded BIOS Features | AMI Aptio® UEFI firmware64Mbyte serial SPI with congatec Embedded BIOS featureOEM LogoOEM CMOS DefaultsLCD ControlDisplay Auto DetectionBacklight ControlFlash Update |
| Security | Trusted Platform Module (TPM 2.0) |
| Power Management | ACPI 6.0 with battery support |
| Operating Systems | Microsoft® Windows 11 IoT EnterpriseMicrosoft® Windows 11Microsoft® Windows 10 IoT EnterpriseLinuxYocto |
| Hypervisor | RTS Real-Time Hypervisor |
| Temperature | Embedded Temp.: Operating 0°C to 60°C | Storage -20°C to 80°C |
| Humidity | Operating: 10 to 90% r. H. non cond. / Storage 5 to 95% r. H. non cond. |
| Video Interfaces | Up to 3x DDI (2x shared with USB4)LVDS or eDP4 x independent displays up to 8k |
| Size | 95 x 95 mm (3,74" x 3,74") |
| Produktvarianten / Zubehör |
|---|
| 045700 | conga-TC700/ultra7-155H | COM Express Type 6 Compact module based on Intel® Core™ Ultra 7 processor with 6 P-cores, 8 E-cores and 2 Low Power E-cores | P-cores 1.4Ghz up to 4.8GHz (turbo) | E-Cores 0.9GHz up to 3.8GHz (turbo) | Low Power E-cores up to 2.5GHz (turbo) |Integrated NPU | 24MB Intel® Smart Cache | Intel® Arc™ graphics with 8 Xe cores (128 EU) | Dual channel SODIMM DDR5 5600 MT/s memory interface | 28W Base-TDP |Intel® code name Meteor Lake-H |
| 045701 | conga-TC700/ultra5-135H | COM Express Type 6 Compact module based on Intel® Core™ Ultra 5 processor with 4 P-cores, 8 E-cores and 2 Low Power E-cores | P-cores 1.7GHz up to 4.6GHz (turbo) | E-cores 1.2GHz up to 3.6GHz (turbo) | Low Power E-cores up to 2.5GHz (turbo) | Integrated NPU | 18MB Intel® Smart Cache | Intel® Arc™ graphics with 8 Xe cores (128 EU) | Dual channel SODIMM DDR5 5600 MT/s memory interface | 28W Base TDP | Intel® code name Meteor Lake-H |
| 045702 | conga-TC700/ultra5-125H | COM Express Type 6 Compact module based on Intel® Core™ Ultra 5 processor with 4 P-cores, 8 E-cores and 2 Low Power E-cores | P-cores 1.2GHz up to 4.5GHz (turbo) | E-cores 0.7GHz up to 3.6GHz (turbo) | Low Power E-cores up to 2.5GHz (turbo) | Integrated NPU | 18MB Intel® Smart Cache | Intel® Arc™ graphics with 7 Xe cores (112 EU) | Dual channel SODIMM DDR5 5600 MT/s memory interface | 28W Base-TDP | Intel® code name Meteor Lake-H |
| 045710 | conga-TC700/ultra7-155U | COM Express Type 6 Compact module based on Intel® Core™ Ultra 7 processor with 2 P-cores, 8 E-cores and 2 Low Power E-cores | P-cores 1.7Ghz up to 4.8GHz (turbo) | E-cores 1.2GHz up to 3.8GHz (turbo) | Low Power E-cores up to 2.1GHz (turbo) |Integrated NPU | 12MB Intel® Smart Cache | Intel® Graphics with 4 Xe cores (64 EU) |Dual channel SODIMM DDR5 5600 MT/s memory interface | 15W Base-TDP | Intel® code name Meteor Lake-U |
| 045711 | conga-TC700/ultra5-125U | COM Express Type 6 Compact module based on Intel® Core™ Ultra 5 processor with 2 P-cores, 8 E-cores and 2 Low Power E-cores | P-cores 1.3Ghz up to 4.3GHz (turbo) | E-cores 0.8GHz up to 3.6GHz (turbo) | Low Power E-cores up to 2.1GHz (turbo) |Integrated NPU | 12MB Intel® Smart Cache | Intel® Graphics with 4 Xe cores (64 EU) |Dual channel SODIMM DDR5 5600 MT/s memory interface | 15W Base-TDP | Intel® code name Meteor Lake-U |
| Zubehör |
|---|
| 045750 | conga-TC700/CSA-HP-B | Standard active cooling solution for high performance COM Express module conga-TC700 with integrated heat pipes, 25.5mm height and integrated 12V fan. All standoffs are with 2.7mm bore hole. |
| 045751 | conga-TC700/CSA-HP-T | Standard active cooling solution for high performance COM Express module conga-TC700 with integrated heat pipes, 25.5mm height and integrated 12V fan. All standoffs are M2.5mm threaded. |
| 045752 | conga-TC700/CSP-HP-B | Standard passive cooling solution for high performance COM Express module conga-TC700 with integrated heat pipes, 24.7mm height. All standoffs are with 2.7mm bore hole. |
| 045753 | conga-TC700/CSP-HP-T | Standard passive cooling solution for high performance COM Express module conga-TC700 with integrated heat pipes, 24.7mm height. All standoffs are M2.5mm threaded. |
| 045754 | conga-TC700/HSP-HP-B | Standard heatspreader for high performance COM Express module conga-TC700 with integrated heat pipes, 11mm height. All standoffs are with 2.7mm bore hole. |
| 045755 | conga-TC700/HSP-HP-T | Standard heatspreader for high performance COM Express module conga-TC700 with integrated heat pipes, 11mm height. All standoffs are M2.5mm threaded. |
| 068930 | DDR5-SODIMM-5600 (8GB) | DDR5 SODIMM memory module with up to 5600 MT/s and 8GB RAM, commercial temp 0°C to +60°C |
| 068931 | DDR5-SODIMM-5600 (16GB) | DDR5 SODIMM memory module with up to 5600 MT/s and 16GB RAM, commercial temp 0°C to +60°C |
| 068932 | DDR5-SODIMM-5600 (32GB) | DDR5 SODIMM memory module with up to 5600 MT/s and 32GB RAM, commercial temp 0°C to +60°C |
| 068933 | DDR5-SODIMM-5600 (48GB) | DDR5 SODIMM memory module with up to 5600 MT/s and 48GB RAM, commercial temp 0°C to +60°C |
| 068935 | DDR5-SODIMM-5600 (8GB) / i-temp | DDR5 SODIMM memory module with up to 5600 MT/s and 8GB RAM, industrial temp -40°C to +85°C |
| 068936 | DDR5-SODIMM-5600 (16GB) / i-temp | DDR5 SODIMM memory module with up to 5600 MT/s and 16GB RAM, industrial temp -40°C to +85°C |
| 068937 | DDR5-SODIMM-5600 (32GB) / i-temp | DDR5 SODIMM memory module with up to 5600 MT/s and 32GB RAM, industrial temp -40°C to +85°C |
| 068938 | DDR5-SODIMM-5600 (48GB) / i-temp | DDR5 SODIMM memory module with up to 5600 MT/s and 48GB RAM, industrial temp -40°C to +85°C |
| 065810 | conga-TEVAL2 | Evaluation carrier board for COM Express Type6 Rev. 3.0 modules. |
| 27000001 | Design-In Training | Design-Training to develop carrier boards for Computer on Modules |
| Bitte stellen Sie sicher, dass Sie stets die aktuellsten Version der Produktspezifikationen des Herstellers verwenden. Hersteller-Produktseite: conga-TC700 MCTX Mobile & Embedded Computers GmbH IST UM DIE RICHTIGKEIT UND AKTUALITÄT DER DATEN AUF DIESER WEBSEITE BEMÜHT, ÜBERNIMMT JEDOCH KEINERLEI ZUSICHERUNG BEZÜGLICH DES INHALTS. EINE HAFTUNG ODER GARANTIE FÜR DIE AKTUALITÄT, RICHTIGKEIT UND VOLLSTÄNDIGKEIT DER ZUR VERFÜGUNG GESTELLTEN INFORMATIONEN IST FOLGLICH AUSGESCHLOSSEN. |
| Technische Unterstützung & System Integration Services |
|---|
- Produktvarianten -
COM Express Type 6 Compact module based on Intel® Core™ Ultra 7 processor with 6 P-cores, 8 E-cores and 2 Low Power E-cores | P-cores 1.4Ghz up to 4.8GHz (turbo) | E-Cores 0.9GHz up to 3.8GHz (turbo) | Low Power E-cores up to 2.5GHz (turbo) |Integrated NPU | 24MB Intel® Smart Cache | Intel® Arc™ graphics with 8 Xe cores (128 EU) | Dual channel SODIMM DDR5 5600 MT/s memory interface | 28W Base-TDP |Intel® code name Meteor Lake-H
Preis auf Anfrage
COM Express Type 6 Compact module based on Intel® Core™ Ultra 5 processor with 4 P-cores, 8 E-cores and 2 Low Power E-cores | P-cores 1.7GHz up to 4.6GHz (turbo) | E-cores 1.2GHz up to 3.6GHz (turbo) | Low Power E-cores up to 2.5GHz (turbo) | Integrated NPU | 18MB Intel® Smart Cache | Intel® Arc™ graphics with 8 Xe cores (128 EU) | Dual channel SODIMM DDR5 5600 MT/s memory interface | 28W Base TDP | Intel® code name Meteor Lake-H
Preis auf Anfrage
COM Express Type 6 Compact module based on Intel® Core™ Ultra 5 processor with 4 P-cores, 8 E-cores and 2 Low Power E-cores | P-cores 1.2GHz up to 4.5GHz (turbo) | E-cores 0.7GHz up to 3.6GHz (turbo) | Low Power E-cores up to 2.5GHz (turbo) | Integrated NPU | 18MB Intel® Smart Cache | Intel® Arc™ graphics with 7 Xe cores (112 EU) | Dual channel SODIMM DDR5 5600 MT/s memory interface | 28W Base-TDP | Intel® code name Meteor Lake-H
Preis auf Anfrage
COM Express Type 6 Compact module based on Intel® Core™ Ultra 7 processor with 2 P-cores, 8 E-cores and 2 Low Power E-cores | P-cores 1.7Ghz up to 4.8GHz (turbo) | E-cores 1.2GHz up to 3.8GHz (turbo) | Low Power E-cores up to 2.1GHz (turbo) |Integrated NPU | 12MB Intel® Smart Cache | Intel® Graphics with 4 Xe cores (64 EU) |Dual channel SODIMM DDR5 5600 MT/s memory interface | 15W Base-TDP | Intel® code name Meteor Lake-U
Preis auf Anfrage
COM Express Type 6 Compact module based on Intel® Core™ Ultra 5 processor with 2 P-cores, 8 E-cores and 2 Low Power E-cores | P-cores 1.3Ghz up to 4.3GHz (turbo) | E-cores 0.8GHz up to 3.6GHz (turbo) | Low Power E-cores up to 2.1GHz (turbo) |Integrated NPU | 12MB Intel® Smart Cache | Intel® Graphics with 4 Xe cores (64 EU) |Dual channel SODIMM DDR5 5600 MT/s memory interface | 15W Base-TDP | Intel® code name Meteor Lake-U
Preis auf Anfrage
