conga-TC675r
Preis auf Anfrage
Produktnummer:
conga-TC675r
Produktinformationen "conga-TC675r"

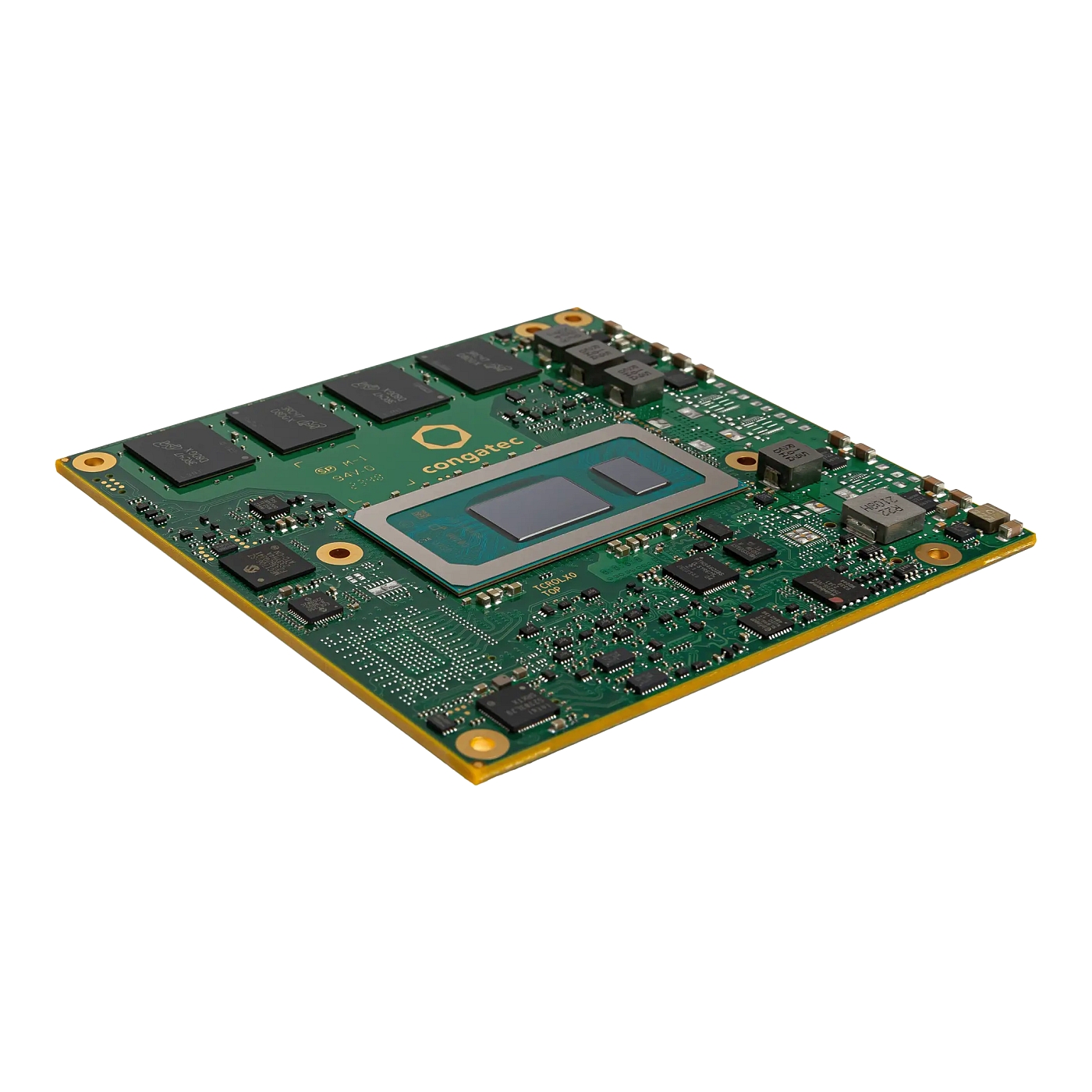

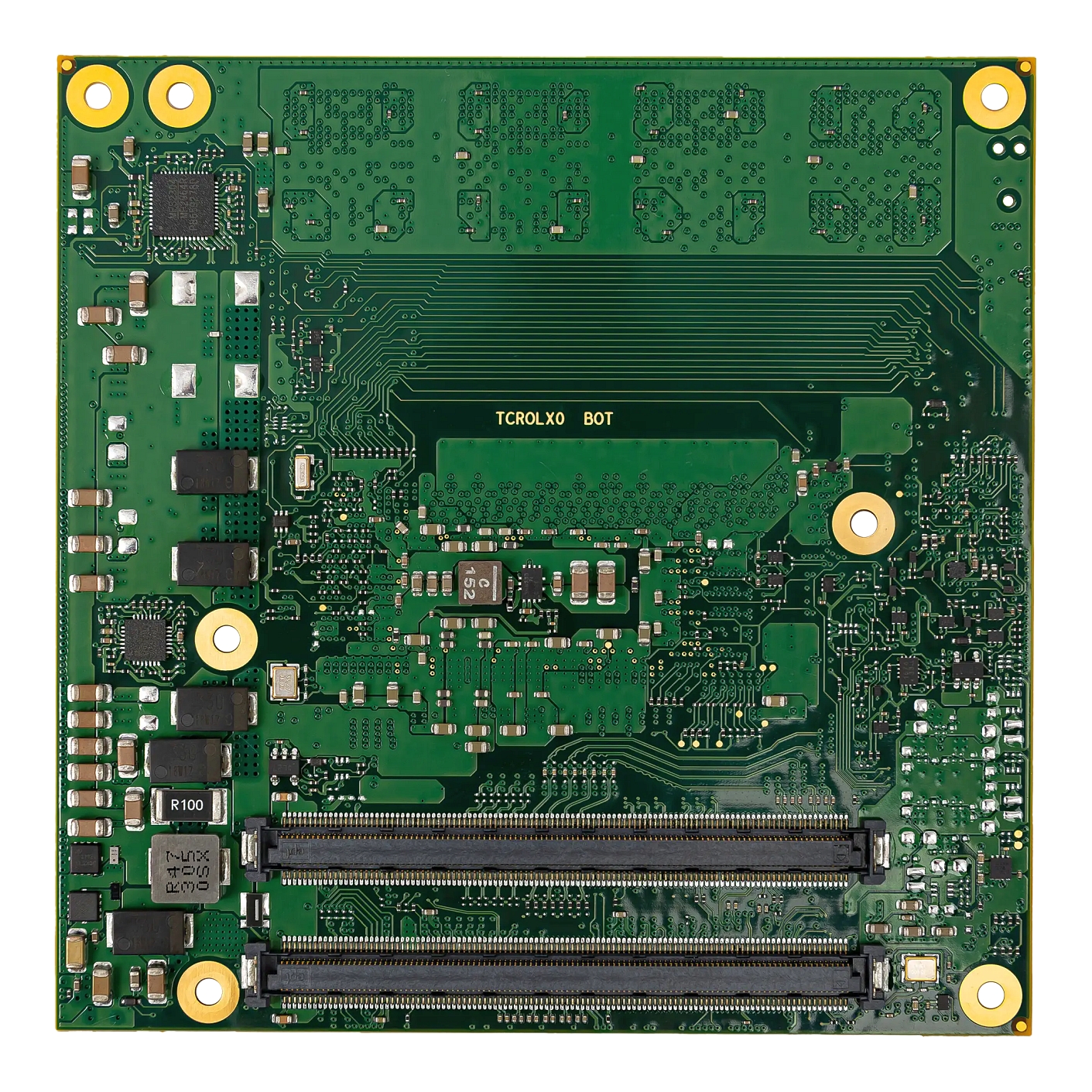

| congatec conga-TC675r - COM Express Compact Type 6 CPU-Modul mit Intel® Raptor Lake |
|---|
| COM Express Type 6 Compact module based on 13th Gen Intel® Core™ embedded mobile processors (code name "Raptor Lake") and soldered down memory |
| Übersicht |
|---|
| Key Features | CPU |
|---|---|
|
CPU Produktfamilie: Intel® Raptor Lake
|
| CPU-Varianten |
|---|
| CPU | Processor Number | Cache | Max Turbo Frequency | Total Cores | Total Threads | Processor Base Power |
|---|---|---|---|---|---|---|
| Intel® Core™ i7-13800HRE | i7-13800HRE | 24 MB Intel® Smart Cache | 5.00 GHz | 14 | 20 | 45 W |
| Intel® Core™ i7-1370PRE | i7-1370PRE | 24 MB Intel® Smart Cache | 4.80 GHz | 14 | 20 | 28 W |
| Intel® Core™ i5-13600HRE | i5-13600HRE | 18 MB Intel® Smart Cache | 4.80 GHz | 12 | 16 | 45 W |
| Intel® Core™ i5-1350PRE | i5-1350PRE | 12 MB Intel® Smart Cache | 4.60 GHz | 12 | 16 | 28 W |
| Intel® Core™ i3-1320PRE | i3-1320PRE | 12 MB Intel® Smart Cache | 4.50 GHz | 8 | 12 | 28 W |
| Spezifikation |
|---|
| Formfactor | COM Express Compact |
| CPU | Intel® Core™ i7-13800HRE(6 P-cores 2.5GHz up to 5.0GHz, 8 E-cores 1.8GHz up to 4.0GHz, 24MB cache, 45W)Intel® Core™ i7-1370PRE(6 P-cores 1.9GHz up to 4.8GHz, 8 E-cores 1.2GHz up to 3.7GHz, 24MB cache, 28W)Intel® Core™ i7-1365URE(2 P-cores 1.7GHz up to 4.9GHz, 8 E-cores 1.2GHz up to 3.7GHz, 12MB cache, 15W)Intel® Core™ i5-13600HRE(4 P-cores 2.7GHz up to 4.8GHz, 8 E-cores 1.9GHz up to 3.6GHz, 18MB cache, 45W)Intel® Core™ i5-1350PRE(4 P-cores 1.8GHz up to 4.6GHz, 8 E-cores 1.3GHz up to 3.4GHz, 12MB cache, 28W)Intel® Core™ i3-1320PRE(4 P-cores 1.7GHz up to 4.5GHz, 4 E-cores 1.2GHz up to 3.3GHz, 12MB cache, 28W) |
| DRAM | Up to 32 GB (optional 64GB) LPDDR5x with up to 6400 MT/s SDRAM | memory down | dual channel | IBECC |
| Ethernet | 2.5 GbE with TSN support via Intel® i226 Ethernet controller series |
| I/O Interfaces | Up to 8 PCIe Gen4 PEG (H-Series) or up to 4 PCIe Gen4 PEG (P-and U-Series)up to 8 PCIe Gen3up to 2x USB44x USB 3.2 Gen2 (incl. USB 2.0) + 4x USB 2.0up to 2x SATAup to 2x UARTCAN (opt.)8 x GPIOsSPILPC busSM-BusI²C bus |
| Mass storage | NVMe x4 SSD (optional) |
| Graphics | Intel® UHD Graphics or Intel® Iris® Xe Graphics architecture | up to 96 EUs |
| congatec Board Controller | Multi Stage Watchdog | non-volatile User Data Storage | Manufacturing and Board Information | Board Statistics | I²C bus (fast mode, 400 kHz, multi-master) | Power Loss Control | Hardware Health Monitoring | POST Code redirection |
| embedded BIOS Features | AMI Aptio UEFI32 Mbyte serial SPI with congatec Embedded BIOS featureOEM LogoOEM CMOS DefaultsLCD ControlDisplay Auto DetectionBacklight ControlFlash Update |
| Security | Trusted Platform Module (TPM 2.0) |
| Power Management | ACPI 5.0a with battery support |
| Operating Systems | Microsoft® Windows 11Microsoft® Windows 11 IoT EnterpriseMicrosoft® Windows® 10Microsoft® Windows 10 IoT EnterpriseLinuxYocto |
| Hypervisor | RTS Real-Time Hypervisor |
| Temperature | Operation: -40°C to 85°C | Storage: -40°C to 85°C |
| Humidity | Operating: 10 to 85% r. H. non cond. / Storage 5 to 85% r. H. non cond. |
| Video Interfaces | Up to 3x DDI (2x shared with USB4) | LVDS or eDP| VGA (optional) |
| Size | 95 x 95 mm (3,74" x 3,74") |
| Produktvarianten / Zubehör |
|---|
| 045330 | conga-TC675r/i7-13800HRE-32G | COM Express Type 6 Compact module based on Intel® Core™ i7-13800HRE processor with 6 P-cores 2.5GHz up to 5.0GHz Turbo and 8 E-cores 1.8GHz up to 4.0GHz Turbo | 24MB Intel® Smart Cache | Intel® Iris® Xe Graphics architecture with 96 EUs | 32 GByte dual channel LPDDR5x memory down | Industrial grade temperature range from -40°C to +85°C | Intel® code name Raptor Lake-P (H-Series) |
| 045331 | conga-TC675r/i7-1370PRE-16G | COM Express Type 6 Compact module based on Intel® Core™ i7-1370PRE processor with 6 P-cores 1.9GHz up to 4.8GHz Turbo and 8 E-cores 1.2GHz up to 3.7GHz Turbo | 24MB Intel® Smart Cache | Intel® Iris® Xe Graphics architecture with 96 EUs | 16 GByte dual channel LPDDR5x memory down | Industrial grade temperature range from -40°C to +85°C | Intel® code name Raptor Lake-P (P-Series) |
| 045332 | conga-TC675r/i7-1365URE-16G | COM Express Type 6 Compact module based on Intel® Core™ i7-1365URE processor with 2 P-cores 1.7GHz up to 4.9GHz Turbo and 8 E-cores 1.2GHz up to 3.7GHz Turbo | 12MB Intel® Smart Cache | Intel® Iris® Xe Graphics architecture with 96 EUs | 16 GByte dual channel LPDDR5x memory down | Industrial grade temperature range from -40°C to +85°C | Intel® code name Raptor Lake-P (U-Series) |
| 045333 | conga-TC675r/i5-13600HRE-16G | COM Express Type 6 Compact module based on Intel® Core™ i5-13600HRE processor with 4 P-cores 2.7GHz up to 4.8GHz Turbo and 8 E-cores 1.9GHz up to 3.6GHz Turbo | 18MB Intel® Smart Cache | Intel® Iris® Xe Graphics architecture with 80EUs | 16 GByte dual channel LPDDR5x memory down | Industrial grade temperature range from -40°C to +85°C | Intel® code name Raptor Lake-P (H-Series) |
| 045334 | conga-TC675r/i5-1350PRE-16G | COM Express Type 6 Compact module based on Intel® Core™ i5-1350PRE processor with 4 P-cores 1.8GHz up to 4.6GHz Turbo and 8 E-cores 1.3GHz up to 3.4GHz Turbo | 12MB Intel® Smart Cache | Intel® Iris® Xe Graphics architecture with 80 EUs | 16 GByte dual channel LPDDR5x memory down | Industrial grade temperature range from -40°C to +85°C | Intel® code name Raptor Lake-P (P-Series) |
| 045337 | conga-TC675r/i3-1320PRE-16G | COM Express Type 6 Compact module based on Intel® Core™ i3-1320PRE processor with 4 P-cores 1.7GHz up to 4.5GHz Turbo and 4 E-cores 1.2GHz up to 3.3GHz Turbo | 12MB Intel® Smart Cache | Intel® UHD Graphics with 48EUs | 16 GByte dual channel LPDDR5x memory down | Industrial grade temperature range from -40°C to +85°C | Intel® code name Raptor Lake-P (P-Series) |
| Zubehör |
|---|
| 049755 | conga-TC670/HSP-HP-T | Standard heatspreader for high performance COM Express module conga-TC670 with integrated heat pipes, 11mm height. All standoffs are M2.5mm threaded. |
| 049754 | conga-TC670/HSP-HP-B | Standard heatspreader for high performance COM Express module conga-TC670 with integrated heat pipes, 11mm height. All standoffs are with 2.7mm bore hole. |
| 049753 | conga-TC670/CSP-HP-T | Standard passive cooling solution for high performance COM Express module conga-TC670/675 with integrated heat pipes, 24.7mm height. All standoffs are M2.5mm threaded. |
| 049752 | conga-TC670/CSP-HP-B | Standard passive cooling solution for high performance COM Express module conga-TC670/675 with integrated heat pipes, 24.7mm height. All standoffs are with 2.7mm bore hole. |
| 049751 | conga-TC670/CSA-HP-T | Standard active cooling solution for high performance COM Express module conga-TC670/675 with integrated heat pipes, 25.5mm height and integrated 12V fan. All standoffs are M2.5mm threaded. |
| 049750 | conga-TC670/CSA-HP-B | Standard active cooling solution for high performance COM Express module conga-TC670/675 with integrated heat pipes, 25.5mm height and integrated 12V fan. All standoffs are with 2.7mm bore hole. |
| 065810 | conga-TEVAL2 | Evaluation carrier board for COM Express Type6 Rev. 3.0 modules. |
| 27000001 | Design-In Training | Design-Training to develop carrier boards for Computer on Modules |
| Bitte stellen Sie sicher, dass Sie stets die aktuellsten Version der Produktspezifikationen des Herstellers verwenden. Hersteller-Produktseite: conga-TC675r MCTX Mobile & Embedded Computers GmbH IST UM DIE RICHTIGKEIT UND AKTUALITÄT DER DATEN AUF DIESER WEBSEITE BEMÜHT, ÜBERNIMMT JEDOCH KEINERLEI ZUSICHERUNG BEZÜGLICH DES INHALTS. EINE HAFTUNG ODER GARANTIE FÜR DIE AKTUALITÄT, RICHTIGKEIT UND VOLLSTÄNDIGKEIT DER ZUR VERFÜGUNG GESTELLTEN INFORMATIONEN IST FOLGLICH AUSGESCHLOSSEN. |
| Technische Unterstützung & System Integration Services |
|---|
- Produktvarianten -
COM Express Type 6 Compact module based on Intel® Core™ i7-13800HRE processor with 6 P-cores 2.5GHz up to 5.0GHz Turbo and 8 E-cores 1.8GHz up to 4.0GHz Turbo | 24MB Intel® Smart Cache | Intel® Iris® Xe Graphics architecture with 96 EUs | 32 GByte dual channel LPDDR5x memory down | Industrial grade temperature range from -40°C to +85°C | Intel® code name Raptor Lake-P (H-Series)
Preis auf Anfrage
COM Express Type 6 Compact module based on Intel® Core™ i7-1370PRE processor with 6 P-cores 1.9GHz up to 4.8GHz Turbo and 8 E-cores 1.2GHz up to 3.7GHz Turbo | 24MB Intel® Smart Cache | Intel® Iris® Xe Graphics architecture with 96 EUs | 16 GByte dual channel LPDDR5x memory down | Industrial grade temperature range from -40°C to +85°C | Intel® code name Raptor Lake-P (P-Series)
Preis auf Anfrage
COM Express Type 6 Compact module based on Intel® Core™ i7-1365URE processor with 2 P-cores 1.7GHz up to 4.9GHz Turbo and 8 E-cores 1.2GHz up to 3.7GHz Turbo | 12MB Intel® Smart Cache | Intel® Iris® Xe Graphics architecture with 96 EUs | 16 GByte dual channel LPDDR5x memory down | Industrial grade temperature range from -40°C to +85°C | Intel® code name Raptor Lake-P (U-Series)
Preis auf Anfrage
COM Express Type 6 Compact module based on Intel® Core™ i5-13600HRE processor with 4 P-cores 2.7GHz up to 4.8GHz Turbo and 8 E-cores 1.9GHz up to 3.6GHz Turbo | 18MB Intel® Smart Cache | Intel® Iris® Xe Graphics architecture with 80EUs | 16 GByte dual channel LPDDR5x memory down | Industrial grade temperature range from -40°C to +85°C | Intel® code name Raptor Lake-P (H-Series)
Preis auf Anfrage
COM Express Type 6 Compact module based on Intel® Core™ i5-1350PRE processor with 4 P-cores 1.8GHz up to 4.6GHz Turbo and 8 E-cores 1.3GHz up to 3.4GHz Turbo | 12MB Intel® Smart Cache | Intel® Iris® Xe Graphics architecture with 80 EUs | 16 GByte dual channel LPDDR5x memory down | Industrial grade temperature range from -40°C to +85°C | Intel® code name Raptor Lake-P (P-Series)
Preis auf Anfrage
COM Express Type 6 Compact module based on Intel® Core™ i3-1320PRE processor with 4 P-cores 1.7GHz up to 4.5GHz Turbo and 4 E-cores 1.2GHz up to 3.3GHz Turbo | 12MB Intel® Smart Cache | Intel® UHD Graphics with 48EUs | 16 GByte dual channel LPDDR5x memory down | Industrial grade temperature range from -40°C to +85°C | Intel® code name Raptor Lake-P (P-Series)
Preis auf Anfrage
