conga-SMX8-Plus
Preis auf Anfrage

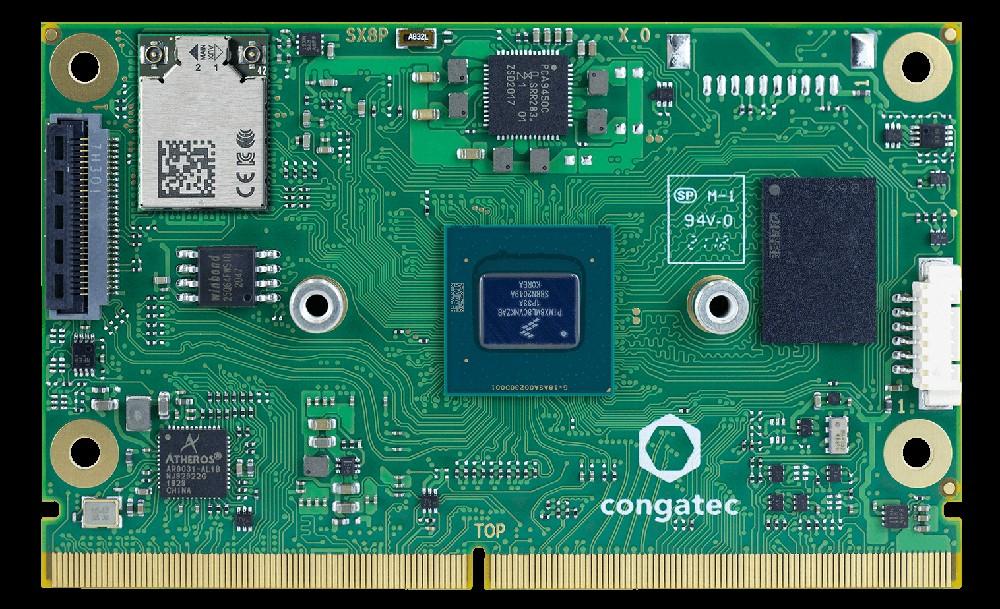

| congatec conga-SMX8-Plus - SMARC CPU-Modul |
|---|
| SMARC 2.1 module based on NXP i.MX 8M Plus 14nm processor series with ARM 4-Core Cortex-A53 / M7 + NPU |
| Übersicht |
|---|
| Key Features |
|---|
|
| Spezifikation |
|---|
| Formfactor | SMARC |
| CPU | NXP i.MX 8M Plus (consumer)(4x ARM® Cortex®-A53 @1.8GHz +1x ARM® Cortex®-M7 + NPU)NXP i.MX 8M Plus (industrial)(4x ARM® Cortex®-A53 @1.6GHz +1x ARM® Cortex®-M7 + NPU) |
| DRAM | Up to 6 GByte onboard LPDDR4 memory | 4000 MT/s | inline ECC |
| Ethernet | 2x Gbit Ethernet with IEEE 1588 Support (1x with TSN support) |
| I/O Interfaces | 1 x dual-role USB 2.014 x GPIOs2 x CAN FD4 x UART (2x with Handshake)1 x SPI2 x I²C bus1 x PCIe 3.01 x SDIO 3.02 x USB 3.02 x USB 2.0optional soldered M.2 1216 WiFi/BT |
| Mass storage | eMMC 5.1 up to 128 GByte |
| Graphics | Integrated in SoC | GC7000UL3D graphics with 2 high performance vec4 shaders | GC520L 2D graphic | supports up to 2x1080p60 or 1x4kp30display resolution | Up to 3 independent displaysVPU up to 1080p60 H.265/H.264 decoding and encoding | OpenGL ES 3.1 | Vu |
| Security | Cryptographic Acceleration and Assurance ModuleResource Domain Controller | ARM® TrustZone® | High Assurance Boot support | SHE, Encryption Engine AES-128, AES-256, 3DES, RC4, RSA4096, TRNG SHA-1, SHA-2, SHA-256, MD-5 | RSA-1024, 2048, 3072, 4096 and secure key storage | side channel attack resistance |
| Operating Systems | LinuxYoctoAndroid |
| Temperature | Commercial : Operating 0°C to 60°C | Storage -20°C to 80°CIndustrial: Operating -40°C to +85°C | Storage -40°C to +85°C |
| Humidity | Operating: 10 to 85% r. H. non cond. / Storage 5 to 85% r. H. non cond. |
| Video Interfaces | 1x dual channel 24 bit LVDS | 1x HDMI 2.0a | 1x MIPI-DSI 4-lane shared with second LVDS channel 2x MIPI-CSI 4-lanes | 2x integrated Image Signal Processor (ISP) for cameras with up to 12 MP resolution |
| Size | 82 x 50 mm (3,23” x 1,97”) |
| Produktvarianten / Zubehör |
|---|
| 051300 | conga-SMX8-Plus/QC-4G eMMC16 | SMARC module with low-power 14nm NXP i.MX 8M Plus Quad processor. Features 4x ARM Cortex-A53 @ 1.8GHz +1x ARM Cortex-M7 + NPU, 4GB onboard LPDDR4 memory and 16GB onboard eMMC. Commercial temperature range from 0°C to 60°C. |
| 051301 | conga-SMX8-Plus/QC-2G eMMC16 | SMARC module with low-power 14nm NXP i.MX 8M Plus Quad processor. Features 4x ARM Cortex-A53 @ 1.8GHz +1x ARM Cortex-M7 + NPU, 2GB onboard LPDDR4 memory and 16GB onboard eMMC. Commercial temperature range from 0°C to 60°C. |
| 051320 | conga-SMX8-Plus/i-QC-4G eMMC16 | SMARC module with low-power 14nm NXP i.MX 8M Plus Quad processor. Features 4x ARM Cortex-A53 @ 1.6GHz +1x ARM Cortex-M7 + NPU, 4GB onboard LPDDR4 memory and 16GB onboard eMMC. Industrial temperature range from -40°C to 85°C. |
| 051321 | conga-SMX8-Plus/i-QC-2G eMMC16 | SMARC module with low-power 14nm NXP i.MX 8M Plus Quad processor. Features 4x ARM Cortex-A53 @ 1.6GHz +1x ARM Cortex-M7 + NPU, 2GB onboard LPDDR4 memory and 16GB onboard eMMC. Industrial temperature range from -40°C to 85°C. |
| 051322 | conga-SMX8-Plus/i-QC-4G eMMC16 AW-CM276NF | SMARC module with low-power 14nm NXP i.MX 8M Plus Quad processor. Features 4x ARM Cortex-A53 @ 1.6GHz +1x ARM Cortex-M7 + NPU, 2GB onboard LPDDR4 memory and 16GB onboard eMMC. AzureWave AW-CM276NF onboard Wifi/BT module. Extended temperature range from -25°C to 80°C. |
| Zubehör |
|---|
| 051350 | conga-SMX8-Plus/CSP-B | Passive cooling solution for SMARC module conga-SMX8-Plus with NXP i.MX 8M Plus ARM processor. All standoffs are with 2.7mm bore hole. |
| 051351 | conga-SMX8-Plus/HSP-B | Heat spreader solution for SMARC module conga-SMX8-Plus with NXP i.MX 8M Plus ARM processor. All standoffs are with 2.7mm bore hole. |
| 050060 | conga-SMARC/CSA Adapter | Active cooling solution adapter for SMARC 2.1 modules used in combination with module heat spreader. |
| 007010 | conga-SEVAL | Evaluation Carrier Board for SMARC 2.0 modules. |
| 020750 | conga-SMC1/SMARC-ARM | Compact sized SMARC 2.0 Carrier Board for ARM based SMARC Modules |
| 27000001 | Design-In Training | Design-Training to develop carrier boards for Computer on Modules |
| Bitte stellen Sie sicher, dass Sie stets die aktuellsten Version der Produktspezifikationen des Herstellers verwenden. Hersteller-Produktseite: conga-SMX8-Plus MCTX Mobile & Embedded Computers GmbH IST UM DIE RICHTIGKEIT UND AKTUALITÄT DER DATEN AUF DIESER WEBSEITE BEMÜHT, ÜBERNIMMT JEDOCH KEINERLEI ZUSICHERUNG BEZÜGLICH DES INHALTS. EINE HAFTUNG ODER GARANTIE FÜR DIE AKTUALITÄT, RICHTIGKEIT UND VOLLSTÄNDIGKEIT DER ZUR VERFÜGUNG GESTELLTEN INFORMATIONEN IST FOLGLICH AUSGESCHLOSSEN. |
