conga-SMX8-Mini
Preis auf Anfrage

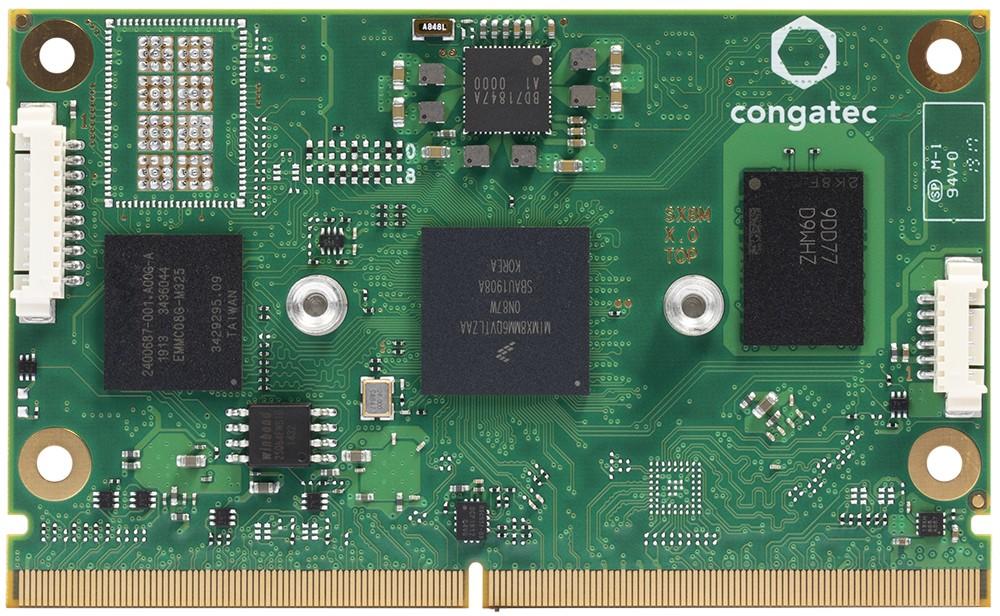

| congatec conga-SMX8-Mini - SMARC CPU-Modul |
|---|
| SMARC 2.1 module based on NXP i.MX8M Mini processor series |
| Übersicht |
|---|
| Key Features |
|---|
|
| Spezifikation |
|---|
| Formfactor | SMARC |
| CPU | NXP i.MX 8M Mini Quad(4x 1.8GHz ARM Cortex-A53, 1x 400MHz ARM Cortex-M4)NXP i.MX 8M Mini Dual(2x 1.8GHz ARM Cortex-A53, 1x 400MHz ARM Cortex-M4)NXP i.MX 8M Mini Solo(1x 1.8GHz ARM Cortex-A53, 1x 400MHz ARM Cortex-M4)NXP i.MX 8M Mini Quad industrial(4x 1.6GHz ARM Cortex-A53, 1x 400MHz ARM Cortex-M4)NXP i.MX 8M Mini Dual industrial(2x 1.6GHz ARM Cortex-A53, 1x 400MHz ARM Cortex-M4)NXP i.MX 8M Mini Solo industrial(1x 1.6GHz ARM Cortex-A53, 1x 400MHz ARM Cortex-M4) |
| DRAM | Up to 4 GByte onboard LPDDR4 memory | 3000 MT/s |
| Ethernet | 1 x Gigabit Ethernet |
| I/O Interfaces | 5 x USB 2.0 (shared with 1x USB OTG client)1 x PCIe 2.01 x SDIO 3.0I²C bus1 x SPIUSB 2.0 (shared with 1x USB OTG client)up to 3x UART (1x with handshake)GPIOsoptional M.2 1216 WiFi/BT module |
| Graphics | Integrated in NXP i.MX 8M Mini Series GC NanoUltra 3D GPUone display VPU with up to 1080p video decoding (H.265, H.264, VP8/9) | up to 1080p video encoding (H.264, VP8) 3D Graphics GPU with 1 shader core | up to 6.4GFlops | GC328 2D Graphics GPU OpenGL ES 2.0 | OpenVG 1.1 |
| Security | High Assurance Boot support | SRTC | SJTAG | TrustZone | AES-256, RSA-4096, SHA-256, 3DES, DES, ARC4, MD-5 Secure Real Time Clock (RTC) | eFuse Key Storage | True Random Number Generator (RNG) | 32 KB Secure RAM |
| Operating Systems | LinuxYoctoAndroid |
| Temperature | Commercial : Operating: 0 to +60°C | Operating industrial: -40 .. +85°C | Storage: -20 to +80°C |
| Humidity | Operating: 10 to 90% r. H. non cond. / Storage 5 to 95% r. H. non cond. |
| Video Interfaces | 1x dual channel 24bit LVDS through bridge (default) | opt. eDP 1.4 or MIPI-DSI 4-lanes (shared with LVDS) |
| Size | 82 x 50 mm (3,23” x 1,97”) |
| Produktvarianten / Zubehör |
|---|
| 051200 | conga-SMX8-Mini/QC-4G eMMC16 | SMARC 2.1 module with NXP i.MX 8M Mini Quad 14LPC FinFET processor with 4x 1.8GHz ARM Cortex-A53 and 1x 400MHz ARM Cortex-M4F, 4GB onboard LPDDR4 memory and 16GB onboard eMMC. Commercial temperature range. |
| 051201 | conga-SMX8-Mini/DC-2G eMMC16 | SMARC 2.1 module with NXP i.MX 8M Mini Dual 14LPC FinFET processor with 2x 1.8GHz ARM Cortex-A53 and 1x 400MHz ARM Cortex-M4F, 2GB onboard LPDDR4 memory and 16GB onboard eMMC. Commercial temperature range. |
| 051202 | conga-SMX8-Mini/SC-1G eMMC16 | SMARC 2.1 module with NXP i.MX 8M Mini Single 14LPC FinFET processor with 1x 1.8GHz ARM Cortex-A53 and 1x 400MHz ARM Cortex-M4F, 1GB onboard LPDDR4 memory and 16GB onboard eMMC. Commercial temperature range. |
| 051203 | conga-SMX8-Mini/QC-2G eMMC16 | SMARC 2.1 module with NXP i.MX 8M Mini Quad 14LPC FinFET processor with 4x 1.8GHz ARM Cortex-A53 and 1x 400MHz ARM Cortex-M4F, 2GB onboard LPDDR4 memory and 16GB onboard eMMC. Commercial temperature range. |
| 051204 | conga-SMX8-Mini/QC-4G eMMC16 DP | SMARC 2.1 module with NXP i.MX 8M Mini Quad 14LPC FinFET processor with 4x 1.8GHz ARM Cortex-A53 and 1x 400MHz ARM Cortex-M4F, 4GB onboard LPDDR4 memory and 16GB onboard eMMC. Features DisplayPort interface. Commercial temperature range. |
| 051220 | conga-SMX8-Mini/i-QC-4G eMMC16 | SMARC 2.1 module with NXP i.MX 8M Mini Quad 14LPC FinFET processor with 4x 1.6GHz ARM Cortex-A53 and 1x 400MHz ARM Cortex-M4F, 4GB onboard LPDDR4 memory and 16GB onboard eMMC. Industrial temperature range. |
| 051221 | conga-SMX8-Mini/i-DC-2G eMMC16 | SMARC 2.1 module with NXP i.MX 8M Mini Dual 14LPC FinFET processor with 2x 1.6GHz ARM Cortex-A53 and 1x 400MHz ARM Cortex-M4F, 2GB onboard LPDDR4 memory and 16GB onboard eMMC. Industrial temperature range. |
| 051222 | conga-SMX8-Mini/i-SC-1G eMMC16 | SMARC 2.1 module with NXP i.MX 8M Mini Single 14LPC FinFET processor with 1x 1.6GHz ARM Cortex-A53 and 1x 400MHz ARM Cortex-M4F, 1GB onboard LPDDR4 memory and 16GB onboard eMMC. Industrial temperature range. |
| 051223 | conga-SMX8-Mini/i-QC-2G eMMC16 | SMARC 2.1 module with NXP i.MX 8M Mini Quad 14LPC FinFET processor with 4x 1.6GHz ARM Cortex-A53 and 1x 400MHz ARM Cortex-M4F, 2GB onboard LPDDR4 memory and 16GB onboard eMMC. Industrial temperature range. |
| Zubehör |
|---|
| 051251 | SMX8-Mini/HSP-B | Heat spreader solution for SMARC 2.0 conga-SMX8-Mini with NXP i.MX 8M Mini ARM processor. All standoffs are with 2.7mm bore hole |
| 051250 | SMX8-Mini/CSP-B | Passive cooling solution for SMARC 2.0 module conga-SMX8-Mini with NXP i.MX 8M Mini ARM processor. All standoffs are with 2.7mm bore hole |
| 007010 | conga-SEVAL | Evaluation Carrier Board for SMARC 2.0 modules. |
| 020750 | conga-SMC1/SMARC-ARM | Compact sized SMARC 2.0 Carrier Board for ARM based SMARC Modules |
| 27000001 | Design-In Training | Design-Training to develop carrier boards for Computer on Modules |
| Bitte stellen Sie sicher, dass Sie stets die aktuellsten Version der Produktspezifikationen des Herstellers verwenden. Hersteller-Produktseite: conga-SMX8-Mini MCTX Mobile & Embedded Computers GmbH IST UM DIE RICHTIGKEIT UND AKTUALITÄT DER DATEN AUF DIESER WEBSEITE BEMÜHT, ÜBERNIMMT JEDOCH KEINERLEI ZUSICHERUNG BEZÜGLICH DES INHALTS. EINE HAFTUNG ODER GARANTIE FÜR DIE AKTUALITÄT, RICHTIGKEIT UND VOLLSTÄNDIGKEIT DER ZUR VERFÜGUNG GESTELLTEN INFORMATIONEN IST FOLGLICH AUSGESCHLOSSEN. |
