conga-QA7
Preis auf Anfrage
Produktnummer:
conga-QA7
Produktinformationen "conga-QA7"

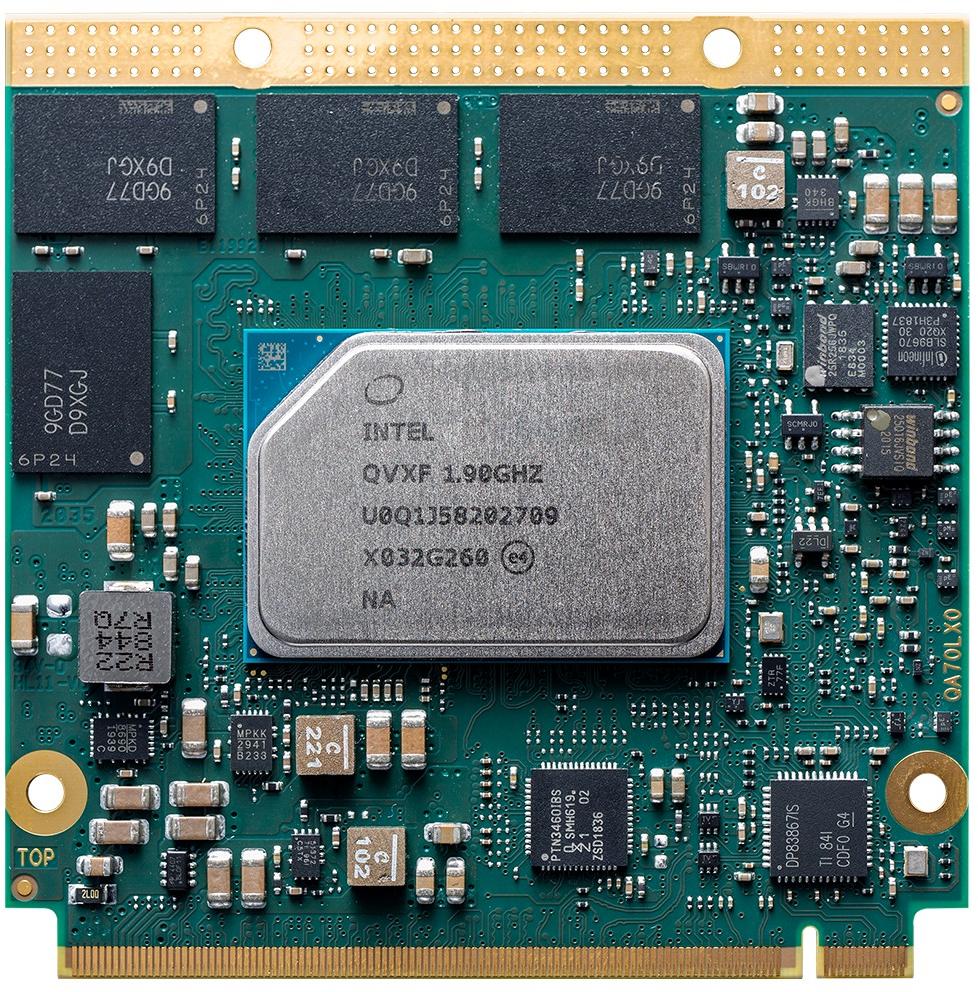

| congatec conga-QA7 - Qseven CPU-Modul mit Intel® Elkhart Lake |
|---|
| Qseven module based on Intel® Atom® x6000E, Intel® Pentium® and Celeron® J processor series |
| Übersicht |
|---|
| Key Features | CPU |
|---|---|
|
CPU Produktfamilie: Intel® Elkhart Lake
|
| CPU-Varianten |
|---|
| CPU | Processor Number | Cache | Total Cores | Total Threads | PCI Express Revision |
|---|---|---|---|---|---|
| Intel® Pentium® J6426 | J6426 | 1.5 MB L2 Cache | 4 | 4 | 3.0 |
| Intel® Celeron® J6413 | J6413 | 1.5 MB L2 Cache | 4 | 4 | 3.0 |
| Intel Atom® x6425RE | 6425RE | 1.5 MB L2 Cache | 4 | 4 | 3.0 |
| Intel Atom® x6425E | 6425E | 1.5 MB L2 Cache | 4 | 4 | 3.0 |
| Intel Atom® x6414RE | 6414RE | 1.5 MB L2 Cache | 4 | 4 | 3.0 |
| Intel Atom® x6413E | 6413E | 1.5 MB L2 Cache | 4 | 4 | 3.0 |
| Intel Atom® x6212RE | 6212RE | 1.5 MB L2 Cache | 2 | 2 | 3.0 |
| Intel Atom® x6211E | 6211E | 1.5 MB L2 Cache | 2 | 2 | 3.0 |
| Spezifikation |
|---|
| Formfactor | Qseven |
| CPU | Intel® Celeron® J6413(4 x 1.8 GHz, 1.5 MB cache, 10W)Intel® Pentium® J6426(4 x 2.0 GHz, 1.5 MB cache, 10W)Intel® Atom® x6414RE(4 x 1.5 GHz, 1.5 MB cache, 9W)Intel® Atom® x6425RE(4 x 1.9 GHz, 1.5 MB cache, 12W)Intel® Atom® x6212RE(2 x 1.2 GHz, 1.5 MB cache, 6W)Intel® Atom® x6211E(2 x 1.3 GHz, 1.5 MB cache, 6W)Intel® Atom® x6413E(4 x 1.5 GHz, 1.5 MB cache, 9W)Intel® Atom® x6425E(4 x 2.0 GHz, 1.5 MB cache, 12W) |
| DRAM | max. 16GB onboard LPDDR4x with up to 4.267 MT/s |
| Ethernet | Intel® GbE with TSN support | real-time trigger |
| I/O Interfaces | up to 2x USB 3.1 Gen2up to 1x USB3.1 Dual RoleUp to 8x USB 2.02 x SATA III (6Gb/s)SDIO4 x PCIe Gen3LPC busI²C busSM-BusCAN BusUARTSPISPI (option) |
| Mass storage | eMMC 5.1 onboard flash up to 64 Gbyte (optional up to 128 Gbyte) |
| Graphics | Intel® UHD Graphics (Gen11 LP) |
| congatec Board Controller | Multistage watchdog | non-volatile user data storage | manufacturing and board Information | board statistics | fast mode and multi-master I²C bus | power loss control |
| embedded BIOS Features | AMI Aptio UEFI32 MByte serial SPI firmware flashOEM LogoOEM CMOS DefaultsLCD ControlDisplay Auto DetectionBacklight ControlFlash Update |
| Power Management | ACPI 5 .0 compliant, Smart Battery Management |
| Operating Systems | Microsoft® Windows 11 IoT EnterpriseMicrosoft® Windows® 10Microsoft® Windows 10 IoT EnterpriseLinuxYocto |
| Hypervisor | RTS Real-Time Hypervisor |
| Temperature | Commercial variants: Operation: 0° to +60°C | Storage: -20° to +80°CIndustrial variants: Operation: -40° to +85°C | Storage: -40° to +85°C |
| Humidity | Operating: 10 to 85% r. H. non cond. / Storage 5 to 85% r. H. non cond. |
| Video Interfaces | DP++18/24-bit Single/Dual Channel LVDS Interface,resolutions up to 1920X1200@60Hz, VESA standard or JEIDA data mapping, Automatic Panel Detection via EDID/EPI | shared with eDP 1.3 supporting up to 4096x2160@60Hz (option) or MIPI-DSI 1.2 supporting up to 3200x2000@60Hz |
| Size | 70 x 70 mm (2,75" x 2,75") |
| Produktvarianten / Zubehör |
|---|
| 015800 | conga-QA7/x6425E-16G eMMC64 | Qseven module with Intel® Atom® x6425E quad core processor with 2.0GHz core frequency up to 3.0GHz, 1.5MB cache, 16GB 3200MT/s LPDDR4x onboard memory and 64GB eMMC onboard flash. |
| 015801 | conga-QA7/x6413E-8G eMMC32 | Qseven module with Intel® Atom® x6413E quad core processor with 1.5GHz core frequency up to 3.0GHz, 1.5MB cache, 8GB 3200MT/s LPDDR4x onboard memory and 32GB eMMC onboard flash. |
| 015802 | conga-QA7/x6211E-4G eMMC32 | Qseven module with Intel® Atom® x6211E dual core processor with 1.3GHz core frequency up to 3.0GHz, 1.5MB cache, 4GB 3200MT/s LPDDR4x onboard memory and 32GB eMMC onboard flash. |
| 015810 | conga-QA7/i-x6425RE-8G eMMC32 | Qseven module with Intel® Atom® x6425RE quad core processor with 1.8GHz core frequency, 1.5MB cache, 8GB 4267MT/s LPDDR4x onboard memory and 32GB eMMC onboard flash. Industrial grade temperature range from -40°C to 85°C. |
| 015811 | conga-QA7/i-x6414RE-4G eMMC32 | Qseven module with Intel® Atom® x6414RE quad core processor with 1.5GHz core frequency, 1.5MB cache, 4GB 3200MT/s LPDDR4x onboard memory and 32GB eMMC onboard flash. Industrial grade temperature range from -40°C to 85°C. |
| 015812 | conga-QA7/i-x6212RE-4G eMMC32 | Qseven module with Intel® Atom® x6212RE dual core processor with 1.2GHz core frequency, 1.5MB cache, 4GB 3200MT/s LPDDR4x onboard memory and 32GB eMMC onboard flash. Industrial grade temperature range from -40°C to 85°C. |
| 015820 | conga-QA7/J6426-16G eMMC64 | Qseven module with Intel® Pentium® J6426 quad core processor with 2.0GHz core frequency up to 3.0GHz, 1.5MB cache, 16GB 3200MT/s LPDDR4x onboard memory and 64GB eMMC onboard flash. |
| 015821 | conga-QA7/J6413-8G eMMC32 | Qseven module with Intel® Celeron® J6413 quad core processor with 1.8GHz core frequency up to 3.0GHz, 1.5MB cache, 8GB 3733 MT/s LPDDR4x onboard memory and 32GB eMMC onboard flash. |
| Zubehör |
|---|
| 015850 | conga-QA7/i-CSP-B | Passive cooling solution for Qseven module conga-QA7 with lidded Intel Atom® x6000E processors. All standoffs are with 2.7mm bore hole. |
| 015851 | conga-QA7/i-HSP-B | Standard heatspreader for Qseven module conga-QA7 with lidded Intel Atom® x6000E processors. All standoffs are with 2.7mm bore hole. |
| 015852 | conga-QA7/HSP-B | Standard heatspreader for Qseven module conga-QA7 with open-die Intel® Pentium®/Celeron® J and N processors. All standoffs are with 2.7mm bore hole |
| 015853 | conga-QA7/CSP-B | Passive cooling solution for Qseven module conga-QA7 with open-die Intel® Pentium®/Celeron® J and N processors. All standoffs are with 2.7mm bore hole |
| 015854 | conga-QA7/i-CSP-T | Passive cooling solution for Qseven module conga-QA7 with lidded Intel Atom® x6000E processors. All standoffs are M2.5x0.45p threaded. |
| 015855 | conga-QA7/i-HSP-T | Standard heatspreader for Qseven module conga-QA7 with lidded Intel Atom® x6000E processors. All standoffs are M2.5x0.45p threaded. |
| 015856 | conga-QA7/HSP-T | Standard heatspreader for Qseven module conga-QA7 with open-die Intel Pentium/Celeron J and N processors. All standoffs are M2.5x0.45p threaded. |
| 015857 | conga-QA7/CSP-T | Passive cooling solution for Qseven module conga-QA7 with open-die Intel Pentium/Celeron J and N processors. All standoffs are M2.5x0.45p threaded. |
| 007003 | conga-QEVAL/Qseven 2.0 x86 | Evaluation carrier board for Qseven 2.0 modules based on x86 architecture. |
| 27000001 | Design-In Training | Design-Training to develop carrier boards for Computer on Modules |
| Bitte stellen Sie sicher, dass Sie stets die aktuellsten Version der Produktspezifikationen des Herstellers verwenden. Hersteller-Produktseite: conga-QA7 MCTX Mobile & Embedded Computers GmbH IST UM DIE RICHTIGKEIT UND AKTUALITÄT DER DATEN AUF DIESER WEBSEITE BEMÜHT, ÜBERNIMMT JEDOCH KEINERLEI ZUSICHERUNG BEZÜGLICH DES INHALTS. EINE HAFTUNG ODER GARANTIE FÜR DIE AKTUALITÄT, RICHTIGKEIT UND VOLLSTÄNDIGKEIT DER ZUR VERFÜGUNG GESTELLTEN INFORMATIONEN IST FOLGLICH AUSGESCHLOSSEN. |
| Technische Unterstützung & System Integration Services |
|---|
Productvarianten / Zubehör
Qseven module with Intel® Atom® x6425E quad core processor with 2.0GHz core frequency up to 3.0GHz, 1.5MB cache, 16GB 3200MT/s LPDDR4x onboard memory and 64GB eMMC onboard flash.
Preis auf Anfrage
Qseven module with Intel® Atom® x6413E quad core processor with 1.5GHz core frequency up to 3.0GHz, 1.5MB cache, 8GB 3200MT/s LPDDR4x onboard memory and 32GB eMMC onboard flash.
Preis auf Anfrage
Qseven module with Intel® Atom® x6211E dual core processor with 1.3GHz core frequency up to 3.0GHz, 1.5MB cache, 4GB 3200MT/s LPDDR4x onboard memory and 32GB eMMC onboard flash.
Preis auf Anfrage
Qseven module with Intel® Atom® x6425RE quad core processor with 1.8GHz core frequency, 1.5MB cache, 8GB 4267MT/s LPDDR4x onboard memory and 32GB eMMC onboard flash. Industrial grade temperature range from -40°C to 85°C.
Preis auf Anfrage
Qseven module with Intel® Atom® x6414RE quad core processor with 1.5GHz core frequency, 1.5MB cache, 4GB 3200MT/s LPDDR4x onboard memory and 32GB eMMC onboard flash. Industrial grade temperature range from -40°C to 85°C.
Preis auf Anfrage
Qseven module with Intel® Atom® x6212RE dual core processor with 1.2GHz core frequency, 1.5MB cache, 4GB 3200MT/s LPDDR4x onboard memory and 32GB eMMC onboard flash. Industrial grade temperature range from -40°C to 85°C.
Preis auf Anfrage
Qseven module with Intel® Pentium® J6426 quad core processor with 2.0GHz core frequency up to 3.0GHz, 1.5MB cache, 16GB 3200MT/s LPDDR4x onboard memory and 64GB eMMC onboard flash.
Preis auf Anfrage
Qseven module with Intel® Celeron® J6413 quad core processor with 1.8GHz core frequency up to 3.0GHz, 1.5MB cache, 8GB 3733 MT/s LPDDR4x onboard memory and 32GB eMMC onboard flash.
Preis auf Anfrage
