conga-PA7
Preis auf Anfrage
Produktnummer:
conga-PA7
Produktinformationen "conga-PA7"

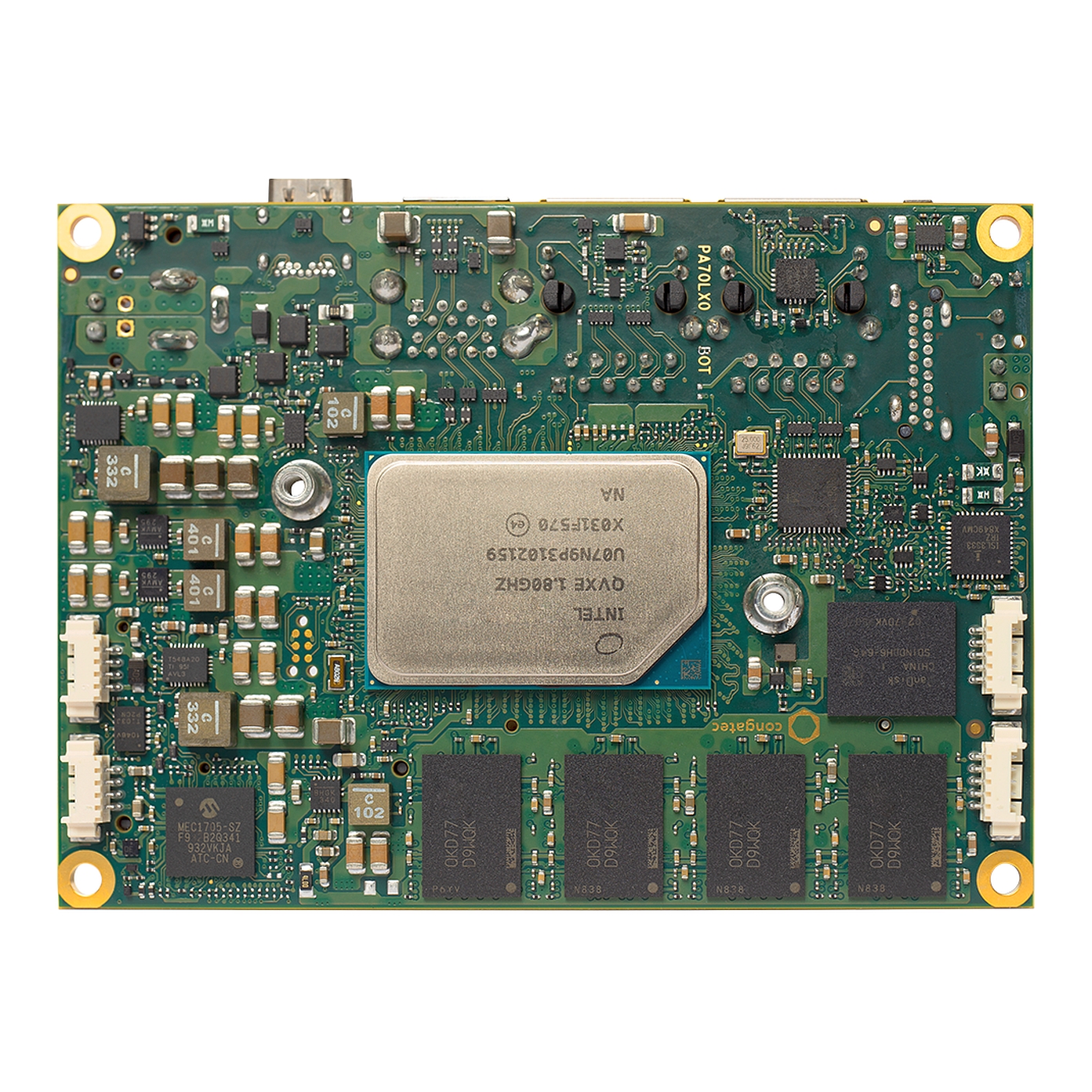

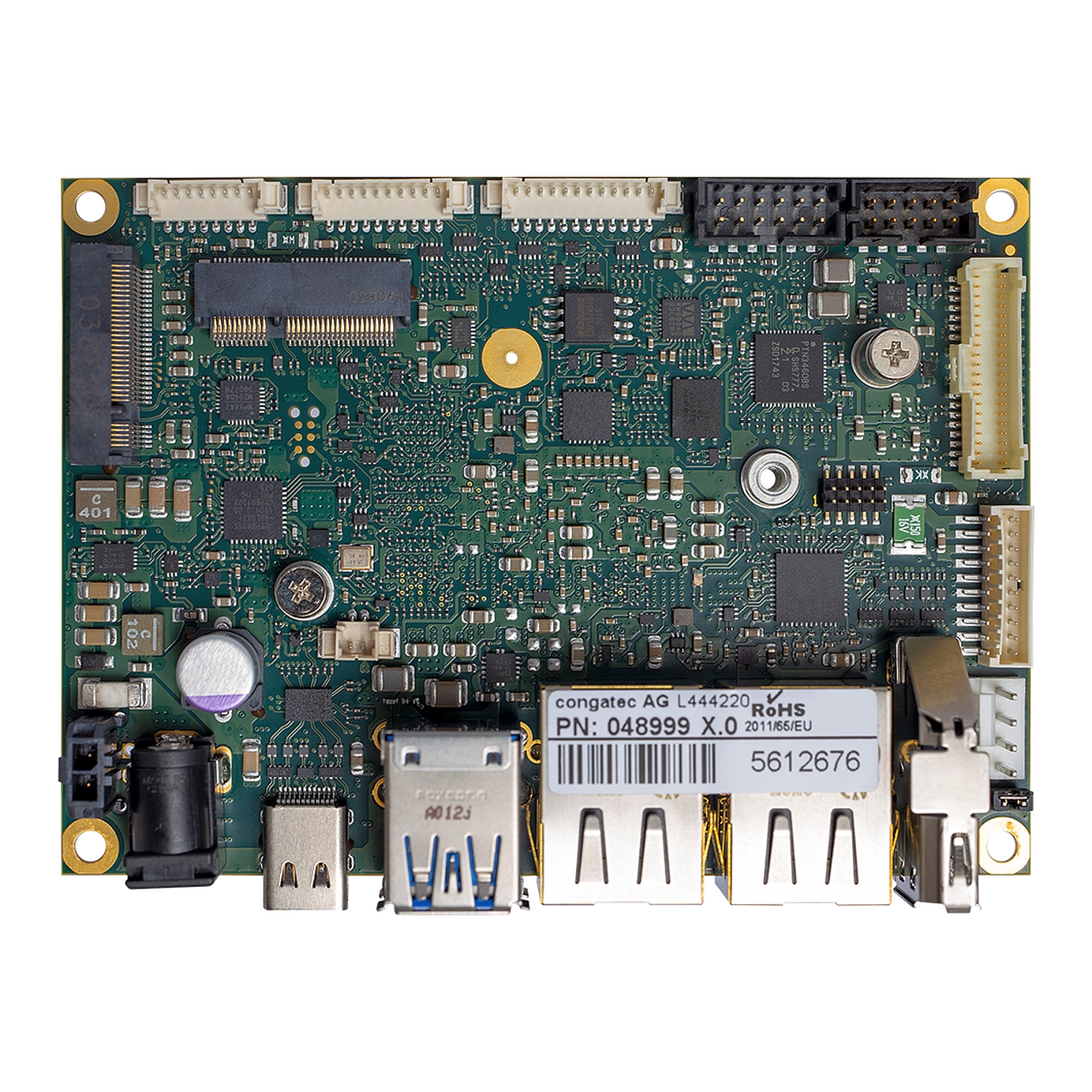

| congatec conga-PA7 - Pico-ITX Single-Board-Computer mit Intel® Elkhart Lake |
|---|
| Pico-ITX SBC based on Intel® Atom® x6000E, Intel® Pentium® and Celeron® J processor series |
| Übersicht |
|---|
| Key Features | CPU |
|---|---|
|
CPU Produktfamilie: Intel® Elkhart Lake
|
| CPU-Varianten |
|---|
| CPU | Processor Number | Cache | Total Cores | Total Threads | PCI Express Revision |
|---|---|---|---|---|---|
| Intel® Pentium® J6426 | J6426 | 1.5 MB L2 Cache | 4 | 4 | 3.0 |
| Intel® Celeron® J6413 | J6413 | 1.5 MB L2 Cache | 4 | 4 | 3.0 |
| Intel Atom® x6425RE | 6425RE | 1.5 MB L2 Cache | 4 | 4 | 3.0 |
| Intel Atom® x6425E | 6425E | 1.5 MB L2 Cache | 4 | 4 | 3.0 |
| Intel Atom® x6414RE | 6414RE | 1.5 MB L2 Cache | 4 | 4 | 3.0 |
| Intel Atom® x6413E | 6413E | 1.5 MB L2 Cache | 4 | 4 | 3.0 |
| Intel Atom® x6212RE | 6212RE | 1.5 MB L2 Cache | 2 | 2 | 3.0 |
| Intel Atom® x6211E | 6211E | 1.5 MB L2 Cache | 2 | 2 | 3.0 |
| Spezifikation |
|---|
| Formfactor | Pico ITX |
| CPU | Intel® Celeron® J6413(4 x 1.8 GHz, 1.5 MB cache, 10W)Intel® Pentium® J6426(4 x 2.0 GHz, 1.5 MB cache, 10W)Intel® Atom® x6414RE(4 x 1.5 GHz, 1.5 MB cache, 9W)Intel® Atom® x6425RE(4 x 1.9 GHz, 1.5 MB cache, 12W)Intel® Atom® x6212RE(2 x 1.2 GHz, 1.5 MB cache, 6W)Intel® Atom® x6211E(2 x 1.3 GHz, 1.5 MB cache, 6W)Intel® Atom® x6413E(4 x 1.5 GHz, 1.5 MB cache, 9W)Intel® Atom® x6425E(4 x 2.0 GHz, 1.5 MB cache, 12W) |
| DRAM | up to 4 Channels onboard LPDDR4x with up to 4,267 MT/s | max. system capacity 16 GB |
| Ethernet | 2x LAN Gbit / 100 Mbit / 10 Mbit with TSN support and Out-Of-Band Management | 2x real-time trigger |
| I/O Interfaces | 1 x DisplayPort DP++2 x LAN RJ451 x USB 3.1 Gen2 Type C (with Power Delivery and DP)1 x DC-In (external input)2 x USB 3.1 Gen2 Type A |
| Mass storage | eMMC 5.1 onboard flash up to 64 Gbyte (optional up to 128 Gbyte) |
| Graphics | Intel® UHD Graphics (Gen11) |
| Internal Connectors | 2x USB 2.01x LVDS 18/24bit or eDP (opt) or MIPI-DSI (opt)1x Backlight power connector (5V, 12V)1x Audio Connector (HP/Line Out, MIC In, opt. DMIC)1x Power In (+12V)2x COM (RS232/422/485)Fan Connector with PWM3x Feature Connector1x M.2 key ID B type 2280 (2 PCIe lanes/SATA, USB 2.0)M.2 key ID E (1 PCIe lane, USB 2.0)2x CAN (opt.) |
| congatec Board Controller | Multistage watchdog | non-volatile user data storage | manufacturing and board Information | board statistics | fast mode and multi-master I²C bus | power loss control |
| embedded BIOS Features | AMI Aptio UEFIOEM Customization32 MByte serial SPI firmware flashOEM LogoOEM CMOS DefaultsLCD ControlDisplay Auto DetectionBacklight ControlFlash Update |
| Security | Trusted Platform Module (TPM 2.0) |
| Power Management | ACPI 5 .0 compliant, Smart Battery Management |
| Operating Systems | Microsoft® Windows 11 IoT EnterpriseMicrosoft® Windows® 10Microsoft® Windows 10 IoT EnterpriseLinuxYocto |
| Hypervisor | RTS Real-Time Hypervisor |
| Temperature | Commercial variants: Operation: 0° to +60°C | Storage: -20° to +80°CIndustrial variants: Operation: -40° to +85°C | Storage: -40° to +85°C |
| Humidity | Operating: 10 to 85% r. H. non cond. / Storage 5 to 85% r. H. non cond. |
| Size | 100 x 72 mm (3.9” x 2,8”) |
| Produktvarianten / Zubehör |
|---|
| 048900 | conga PA7/x6425E 8G eMMC64 | Pico-ITX board with Intel Atom® x6425E quad core processor with 2.0GHz core frequency up to 3.0GHz, 1.5MB cache, 8GB 3733MT/s LPDDR4x onboard memory and 64GB eMMC 5.1 onboard flash. |
| 048901 | conga PA7/x6413E 4G eMMC32 | Pico-ITX board with Intel Atom® x6413E quad core processor with 1.5GHz core frequency up to 3.0GHz, 1.5MB cache, 4GB 3200MT/s LPDDR4x onboard memory and 32GB eMMC 5.1 onboard flash. |
| 048902 | conga-PA7/x6211E-4G-eMMC32 | Pico-ITX board with Intel Atom® x6211E dual core processor with 1.3GHz core frequency up to 3.0GHz, 1.5MB cache, 4GB 3200MT/s LPDDR4x onboard memory and 32GB eMMC 5.1 onboard flash. |
| 048910 | conga-PA7/i-x6425RE-8G-eMMC64 | Pico-ITX board with Intel Atom® x6425RE quad core processor with 1.9GHz core frequency, 1.5MB cache, 8GB 4267MT/s LPDDR4x onboard memory and 64GB eMMC 5.1 onboard flash. Industrial grade temperature range from -40°C to 85°C. |
| 048911 | conga-PA7/i-x6414RE-4G-eMMC32 | Pico-ITX board with Intel Atom® x6414RE quad core processor with 1.5GHz core frequency, 1.5MB cache, 4GB 3200MT/s LPDDR4x onboard memory and 32GB eMMC 5.1 onboard flash. Industrial grade temperature range from -40°C to 85°C. |
| 048912 | conga-PA7/i-x6212RE-4G-eMMC32 | Pico-ITX board with Intel Atom® x6212RE dual core processor with 1.2GHz core frequency, 1.5MB cache, 4GB 3200MT/s LPDDR4x onboard memory and 32GB eMMC 5.1 onboard flash. Industrial grade temperature range from -40°C to 85°C |
| 048920 | conga-PA7/J6426-8G-eMMC64 | Pico-ITX board with Intel® Pentium® J6426 quad core processor with 2.0GHz core frequency up to 3.0GHz, 1.5MB cache, 8GB 3733MT/s LPDDR4x onboard memory and 64GB eMMC 5.1 onboard flash. |
| 048921 | conga-PA7/J6413-4G-eMMC32 | Pico-ITX board with Intel® Celeron® J6413 quad core processor with 1.8GHz core frequency up to 3.0GHz, 1.5MB cache, 4GB 3200MT/s LPDDR4x onboard memory and 32GB eMMC 5.1 onboard flash. |
| Zubehör |
|---|
| 048950 | conga PA7/HSP T | Heatspreader solution for conga-PA7 based on open silicon Intel Pentium and Celeron J and N processors . All standoffs are M2.5 thread. |
| 048951 | conga PA7/i HSP T | Heatspreader solution for conga-PA7 based on lidded silicon Intel Atom x6000E processors. All standoffs are M2.5 thread. |
| 048952 | conga PA7/CSP T | Passive cooling solution for conga-PA7 based on open silicon Pentium and Celeron J and N processors. All standoffs are M2.5 thread. |
| 048953 | conga PA7/i CSP T | Passive cooling solution for conga-PA7 based on lidded silicon Atom X6000E processors. All standoffs are M2.5 thread. |
| 048954 | conga PA7/HSP B | Heatspreader solution for conga-PA7 based on open silicon Intel Pentium and Celeron J and N processors. All standoffs are with 2.7mm borehole |
| 048955 | conga PA7/i HSP B | Heatspreader solution for conga-PA7 based on lidded silicon Intel Atom x6000E processors. All standoffs are with 2.7mm borehole |
| Bitte stellen Sie sicher, dass Sie stets die aktuellsten Version der Produktspezifikationen des Herstellers verwenden. Hersteller-Produktseite: conga-PA7 MCTX Mobile & Embedded Computers GmbH IST UM DIE RICHTIGKEIT UND AKTUALITÄT DER DATEN AUF DIESER WEBSEITE BEMÜHT, ÜBERNIMMT JEDOCH KEINERLEI ZUSICHERUNG BEZÜGLICH DES INHALTS. EINE HAFTUNG ODER GARANTIE FÜR DIE AKTUALITÄT, RICHTIGKEIT UND VOLLSTÄNDIGKEIT DER ZUR VERFÜGUNG GESTELLTEN INFORMATIONEN IST FOLGLICH AUSGESCHLOSSEN. |
| Technische Unterstützung & System Integration Services |
|---|
- Produktvarianten -
Pico-ITX board with Intel Atom® x6425E quad core processor with 2.0GHz core frequency up to 3.0GHz, 1.5MB cache, 8GB 3733MT/s LPDDR4x onboard memory and 64GB eMMC 5.1 onboard flash.
Preis auf Anfrage
Pico-ITX board with Intel Atom® x6413E quad core processor with 1.5GHz core frequency up to 3.0GHz, 1.5MB cache, 4GB 3200MT/s LPDDR4x onboard memory and 32GB eMMC 5.1 onboard flash.
Preis auf Anfrage
Pico-ITX board with Intel Atom® x6211E dual core processor with 1.3GHz core frequency up to 3.0GHz, 1.5MB cache, 4GB 3200MT/s LPDDR4x onboard memory and 32GB eMMC 5.1 onboard flash.
Preis auf Anfrage
Pico-ITX board with Intel Atom® x6425RE quad core processor with 1.9GHz core frequency, 1.5MB cache, 8GB 4267MT/s LPDDR4x onboard memory and 64GB eMMC 5.1 onboard flash. Industrial grade temperature range from -40°C to 85°C.
Preis auf Anfrage
Pico-ITX board with Intel Atom® x6414RE quad core processor with 1.5GHz core frequency, 1.5MB cache, 4GB 3200MT/s LPDDR4x onboard memory and 32GB eMMC 5.1 onboard flash. Industrial grade temperature range from -40°C to 85°C.
Preis auf Anfrage
Pico-ITX board with Intel Atom® x6212RE dual core processor with 1.2GHz core frequency, 1.5MB cache, 4GB 3200MT/s LPDDR4x onboard memory and 32GB eMMC 5.1 onboard flash. Industrial grade temperature range from -40°C to 85°C
Preis auf Anfrage
Pico-ITX board with Intel® Pentium® J6426 quad core processor with 2.0GHz core frequency up to 3.0GHz, 1.5MB cache, 8GB 3733MT/s LPDDR4x onboard memory and 64GB eMMC 5.1 onboard flash.
Preis auf Anfrage
Pico-ITX board with Intel® Celeron® J6413 quad core processor with 1.8GHz core frequency up to 3.0GHz, 1.5MB cache, 4GB 3200MT/s LPDDR4x onboard memory and 32GB eMMC 5.1 onboard flash.
Preis auf Anfrage
