conga-MA7
Preis auf Anfrage
Produktnummer:
conga-MA7
Produktinformationen "conga-MA7"
| congatec conga-MA7 - COM Express Mini Type 10 CPU-Modul mit Intel® Elkhart Lake |
|---|
| COM Express® Mini Type 10 module based on Intel® Atom® x6000E, Intel® Pentium® and Celeron® J processor series |
| Übersicht |
|---|
| Key Features | CPU |
|---|---|
|
CPU Produktfamilie: Intel® Elkhart Lake
|
| CPU-Varianten |
|---|
| CPU | Processor Number | Cache | Total Cores | Total Threads | PCI Express Revision |
|---|---|---|---|---|---|
| Intel® Pentium® J6426 | J6426 | 1.5 MB L2 Cache | 4 | 4 | 3.0 |
| Intel® Celeron® J6413 | J6413 | 1.5 MB L2 Cache | 4 | 4 | 3.0 |
| Intel Atom® x6425RE | 6425RE | 1.5 MB L2 Cache | 4 | 4 | 3.0 |
| Intel Atom® x6425E | 6425E | 1.5 MB L2 Cache | 4 | 4 | 3.0 |
| Intel Atom® x6414RE | 6414RE | 1.5 MB L2 Cache | 4 | 4 | 3.0 |
| Intel Atom® x6413E | 6413E | 1.5 MB L2 Cache | 4 | 4 | 3.0 |
| Intel Atom® x6212RE | 6212RE | 1.5 MB L2 Cache | 2 | 2 | 3.0 |
| Intel Atom® x6211E | 6211E | 1.5 MB L2 Cache | 2 | 2 | 3.0 |
| Spezifikation |
|---|
| Formfactor | COM Express Mini |
| CPU | Intel® Celeron® J6413(4 x 1.8 GHz, 1.5 MB cache, 10W)Intel® Pentium® J6426(4 x 2.0 GHz, 1.5 MB cache, 10W)Intel® Atom® x6414RE(4 x 1.5 GHz, 1.5 MB cache, 9W)Intel® Atom® x6425RE(4 x 1.9 GHz, 1.5 MB cache, 12W)Intel® Atom® x6212RE(2 x 1.2 GHz, 1.5 MB cache, 6W)Intel® Atom® x6211E(2 x 1.3 GHz, 1.5 MB cache, 6W)Intel® Atom® x6413E(4 x 1.5 GHz, 1.5 MB cache, 9W)Intel® Atom® x6425E(4 x 2.0 GHz, 1.5 MB cache, 12W) |
| DRAM | max. 16GB onboard LPDDR4x with up to 4.267 MT/s |
| Ethernet | Intel® GbE with TSN support | real-time trigger |
| I/O Interfaces | 4 x PCIe Gen32 x USB 3.1 Gen26 x USB 2.02 x SATA III (6Gb/s)up to 2x UARTup to 1 CANGPIOsI²C busSM-BusSPILPC bus1 x SDIO (option) |
| Mass storage | eMMC 5.1 onboard flash up to 64 Gbyte (optional up to 256 Gbyte) |
| Graphics | Intel® UHD Graphics (Gen11) |
| congatec Board Controller | Multistage watchdog | non-volatile user data storage | manufacturing and board Information | board statistics | fast mode and multi-master I²C bus | power loss control |
| embedded BIOS Features | AMI Aptio UEFI32 MByte serial SPI firmware flashOEM LogoOEM CMOS DefaultsLCD ControlDisplay Auto DetectionBacklight ControlFlash Update |
| Power Management | ACPI 5 .0 compliant, Smart Battery Management |
| Operating Systems | Microsoft® Windows 11 IoT EnterpriseMicrosoft® Windows® 10Microsoft® Windows 10 IoT EnterpriseLinuxYocto |
| Hypervisor | RTS Real-Time Hypervisor |
| Temperature | Commercial variants: Operation: 0° to +60°C | Storage: -20° to +80°CIndustrial variants: Operation: -40° to +85°C | Storage: -40° to +85°C |
| Humidity | Operating: 10 to 85% r. H. non cond. / Storage 5 to 85% r. H. non cond. |
| Video Interfaces | DP++Single channel LVDS interface up to 1280x1024@60Hz | shared with eDP up to 4096x2160@60Hz (option) |
| Size | 55 x 84 mm (2.17" x 3.31") |
| Produktvarianten / Zubehör |
|---|
| 049400 | conga-MA7/x6425E-16G eMMC64 | COM Express Mini Type10 module with Intel® Atom® x6425E quad core processor with 2.0GHz core frequency up to 3.0GHz, 1.5MB cache, 16GB 3200MT/s LPDDR4x onboard memory and 64GB eMMC onboard flash. |
| 049401 | conga-MA7/x6413E-8G eMMC32 | COM Express Mini Type10 module with Intel® Atom® x6413E quad core processor with 1.5GHz core frequency up to 3.0GHz, 1.5MB cache, 8GB 3200MT/s LPDDR4x onboard memory and 32GB eMMC onboard flash. |
| 049402 | conga-MA7/x6211E-4G eMMC32 | COM Express Mini Type10 module with Intel® Atom® x6211E dual core processor with 1.3GHz core frequency up to 3.0GHz, 1.5MB cache, 4GB 3200MT/s LPDDR4x onboard memory and 32GB eMMC onboard flash. |
| 049410 | conga-MA7/i-x6425RE-8G eMMC32 | COM Express Mini Type10 module with Intel® Atom® x6425RE quad core processor with 1.8GHz core frequency, 1.5MB cache, 8GB 4267MT/s LPDDR4x onboard memory and 32GB eMMC onboard flash. Industrial grade temperature range from -40°C to 85°C. |
| 049411 | conga-MA7/i-x6414RE-4G eMMC32 | COM Express Mini Type10 module with Intel® Atom® x6414RE quad core processor with 1.5GHz core frequency, 1.5MB cache, 4GB 3200MT/s LPDDR4x onboard memory and 32GB eMMC onboard flash. Industrial grade temperature range from -40°C to 85°C. |
| 049412 | conga-MA7/i-x6212RE-4G eMMC32 | COM Express Mini Type10 module with Intel® Atom® x6212RE dual core processor with 1.2GHz core frequency, 1.5MB cache, 4GB 3200MT/s LPDDR4x onboard memory and 32GB eMMC onboard flash. Industrial grade temperature range from -40°C to 85°C. |
| 049420 | conga-MA7/J6426-16G eMMC64 | COM Express Mini Type10 module with Intel® Pentium® J6426 quad core processor with 2.0GHz core frequency up to 3.0GHz, 1.5MB cache, 16GB 3200MT/s LPDDR4x onboard memory and 64GB eMMC onboard flash. |
| 049421 | conga-MA7/J6413-8G eMMC32 | COM Express Mini Type10 module with Intel® Celeron® J6413 quad core processor with 1.8GHz core frequency up to 3.0GHz, 1.5MB cache, 8GB 3733 MT/s LPDDR4x onboard memory and 32GB eMMC onboard flash. |
| Zubehör |
|---|
| 049450 | conga-MA7/i-CSP-B | Passive cooling solution for COM Express Mini Type10 module conga-MA7 with lidded Intel Atom x6000E processors. All standoffs are with 2.7mm bore hole. |
| 049451 | conga-MA7/i-CSP-T | Passive cooling solution for COM Express Mini Type10 module conga-MA7 with lidded Intel Atom x6000E processors. All standoffs are M2.5mm threaded. |
| 049452 | conga-MA7/CSP-B | Passive cooling solution for COM Express Mini Type10 module conga-MA7 with open-die Intel Pentium/Celeron N and J processors. All standoffs are with 2.7mm bore hole. |
| 049453 | conga-MA7/CSP-T | Passive cooling solution for COM Express Mini Type10 module conga-MA7 with open-die Intel Pentium/Celeron N and J processors. All standoffs are M2.5mm threaded. |
| 049454 | conga-MA7/i-HSP-B | Standard heatspreader for COM Express Mini Type10 module conga-MA7 with lidded Intel Atom x6000E processors. All standoffs are with 2.7mm bore hole. |
| 049455 | conga-MA7/i-HSP-T | Standard heatspreader for COM Express Mini Type10 module conga-MA7 with lidded Intel Atom x6000E processors. All standoffs are M2.5mm threaded. |
| 049456 | conga-MA7/HSP-B | Standard heatspreader for COM Express Mini Type10 module conga-MA7 with open-die Intel Pentium/Celeron N and J processors. All standoffs are with 2.7mm bore hole. |
| 049457 | conga-MA7/HSP-T | Standard heatspreader for COM Express Mini Type10 module conga-MA7 with open-die Intel Pentium/Celeron N and J processors. All standoffs are M2.5mm threaded. |
| 065400 | conga-MEVAL | Evaluation carrier board for Type 10 COM-Express-modules |
| 27000001 | Design-In Training | Design-Training to develop carrier boards for Computer on Modules |
| Bitte stellen Sie sicher, dass Sie stets die aktuellsten Version der Produktspezifikationen des Herstellers verwenden. Hersteller-Produktseite: conga-MA7 MCTX Mobile & Embedded Computers GmbH IST UM DIE RICHTIGKEIT UND AKTUALITÄT DER DATEN AUF DIESER WEBSEITE BEMÜHT, ÜBERNIMMT JEDOCH KEINERLEI ZUSICHERUNG BEZÜGLICH DES INHALTS. EINE HAFTUNG ODER GARANTIE FÜR DIE AKTUALITÄT, RICHTIGKEIT UND VOLLSTÄNDIGKEIT DER ZUR VERFÜGUNG GESTELLTEN INFORMATIONEN IST FOLGLICH AUSGESCHLOSSEN. |
| Technische Unterstützung & System Integration Services |
|---|
- Produktvarianten -
COM Express Mini Type10 module with Intel® Atom® x6425E quad core processor with 2.0GHz core frequency up to 3.0GHz, 1.5MB cache, 16GB 3200MT/s LPDDR4x onboard memory and 64GB eMMC onboard flash.
Preis auf Anfrage
COM Express Mini Type10 module with Intel® Atom® x6413E quad core processor with 1.5GHz core frequency up to 3.0GHz, 1.5MB cache, 8GB 3200MT/s LPDDR4x onboard memory and 32GB eMMC onboard flash.
Preis auf Anfrage
COM Express Mini Type10 module with Intel® Atom® x6211E dual core processor with 1.3GHz core frequency up to 3.0GHz, 1.5MB cache, 4GB 3200MT/s LPDDR4x onboard memory and 32GB eMMC onboard flash.
Preis auf Anfrage
COM Express Mini Type10 module with Intel® Atom® x6425RE quad core processor with 1.8GHz core frequency, 1.5MB cache, 8GB 4267MT/s LPDDR4x onboard memory and 32GB eMMC onboard flash. Industrial grade temperature range from -40°C to 85°C.
Preis auf Anfrage
COM Express Mini Type10 module with Intel® Atom® x6414RE quad core processor with 1.5GHz core frequency, 1.5MB cache, 4GB 3200MT/s LPDDR4x onboard memory and 32GB eMMC onboard flash. Industrial grade temperature range from -40°C to 85°C.
Preis auf Anfrage
COM Express Mini Type10 module with Intel® Atom® x6212RE dual core processor with 1.2GHz core frequency, 1.5MB cache, 4GB 3200MT/s LPDDR4x onboard memory and 32GB eMMC onboard flash. Industrial grade temperature range from -40°C to 85°C.
Preis auf Anfrage
COM Express Mini Type10 module with Intel® Pentium® J6426 quad core processor with 2.0GHz core frequency up to 3.0GHz, 1.5MB cache, 16GB 3200MT/s LPDDR4x onboard memory and 64GB eMMC onboard flash.
Preis auf Anfrage
COM Express Mini Type10 module with Intel® Celeron® J6413 quad core processor with 1.8GHz core frequency up to 3.0GHz, 1.5MB cache, 8GB 3733 MT/s LPDDR4x onboard memory and 32GB eMMC onboard flash.
Preis auf Anfrage
- congatec Produktzubehör -
congatec conga-MEVAL - Evaluation Board Evaluation Carrier Board for COM Express® Mini Type 10 modules
.product-menu-page {
font-family: 'Ubuntu', sans-serif;
color: #3f4c58;
}
.text_bold {
font-weight: bolder;
}
.product-menu-page {
display: none;
}
.product-menu-page:target {
display: block;
}
.head_sec {
background-color: #e9e9f0;
color: #4B70B2;}
.col_a {
background-color: #798490;
}
.head_subsec {color: CornflowerBlue;
padding-top: 10px;padding-left: 10px;
padding-right: 25px;
vertical-align: bottom;
}
.chead {
border: 1px solid Lavender;
font-size: 90%;
font-weight: bolder;}
.ckey {
width: 25%;white-space: nowrap;text-align: left;font-size: 90%;
font-weight: bolder;
border: 1px solid Lavender;word-break: break-word;
}
.copt {
width: 25%;text-align: left;font-size: 90%;
font-weight: bolder;
border: 1px solid Lavender;word-break: break-word;
}
.cval {
width: auto;text-align: left;
border: 1px solid Lavender;
word-break: break-word;
font-size: 90%;
padding-top: 10px;
padding-left: 25px;
padding-right: 25px;
vertical-align: top;}
.rowspecsim {
font-size: 110%;
white-space: nowrap;text-align: left;
}
.column_1 {
width: 250px;white-space: nowrap;text-align: left;
}
.column_2 {
width: 250px;white-space: nowrap;text-align: left;
}
table {
margin-top: 10px;
width: 100%;
border-collapse: collapse;
table-layout: fixed;
}
th, td {
border: 1px solid White;text-align: left;
word-break: break-word;
font-size: 100%;
line-height: 1.5;
padding-top: 5px;
padding-left: 10px;
padding-bottom: 5px;
}
th {
font-size: 90%;
padding-left: 25px;
}
td {
word-break: break-word;
font-size: 90%;
padding-top: 10px;
padding-left: 25px;
padding-right: 25px;
vertical-align: top;
}
#prod_kf {
font-size: 100%;width: 100%;}
#prod_spec {
font-size: 100%;word-break: break-word;
font-size: 90%;
padding-top: 10px;
padding-left: 25px;
padding-right: 25px;
vertical-align: top;
}
#prod_spec_embed {
word-break: break-word;
font-size: 90%;
padding-top: 10px;width: 100%;}
#prod_disc {
font-size: 90%;
width: 100%;}
#prod_cpo {font-size: 90%;
width: 100%;
word-break: break-word;
}
#prod_var {
word-break: break-word;
font-size: 90%;
padding-top: 10px;
padding-left: 25px;
padding-right: 25px;
vertical-align: top;
}
congatec conga-MEVAL - Evaluation BoardEvaluation Carrier Board for COM Express® Mini Type 10 modules
Beispiel Menü
/* CSS-Variable für die Breite der schwarzen Buttons */
:root {
--black-button-width: 120px;
}
/* Menüleiste: Flexbox für gleichmäßig verteilte Menüeinträge */
ul.menu {
list-style-type: none;
margin: 0;
padding: 0;
background-color: white;
overflow: hidden;
font-family: 'Ubuntu', sans-serif;
display: flex; /* Flexbox */
width: 100%;
}
/* Menüeinträge */
li.menu-item {
padding: 0;
text-align: center;
border-right: 5px solid white;
display: block;
text-align: center;
text-decoration: none;
border-radius: 3px;
transition: background-color 0.3s, color 0.3s; /* Smooth transition for hover effect */
}
li.menu-item a {
display: block;
color: white;
text-align: center;
text-decoration: none;
padding: 10px 20px;
font-size: 16px;
font-weight: 500;
border-radius: 3px;
transition: background-color 0.3s, color 0.3s; /* Smooth transition for hover effect */
}
/* Stretch-Element */
.stretch {
flex-grow: 1;
height: 30px;
}
li.menu-item a:hover {
color: black !important; /* Ensures text color change on hover */
background-color: #f7c13d !important; /* Ensures background color change on hover */
}
/* Aktiver Menüeintrag: Hintergrundfarbe und Schriftgewicht bei Aktivierung */
li.menu-item a:active {
color: #2b3136; /* Textfarbe beim aktiven Zustand */
font-weight: bolder; /* Fettere Schrift */
background-color: CornflowerBlue; /* Hintergrundfarbe beim aktiven Zustand */
}
Datenblatt
Handbuch
System Integration
Unverbindliche Beratung: +49(0)7665 9390 185

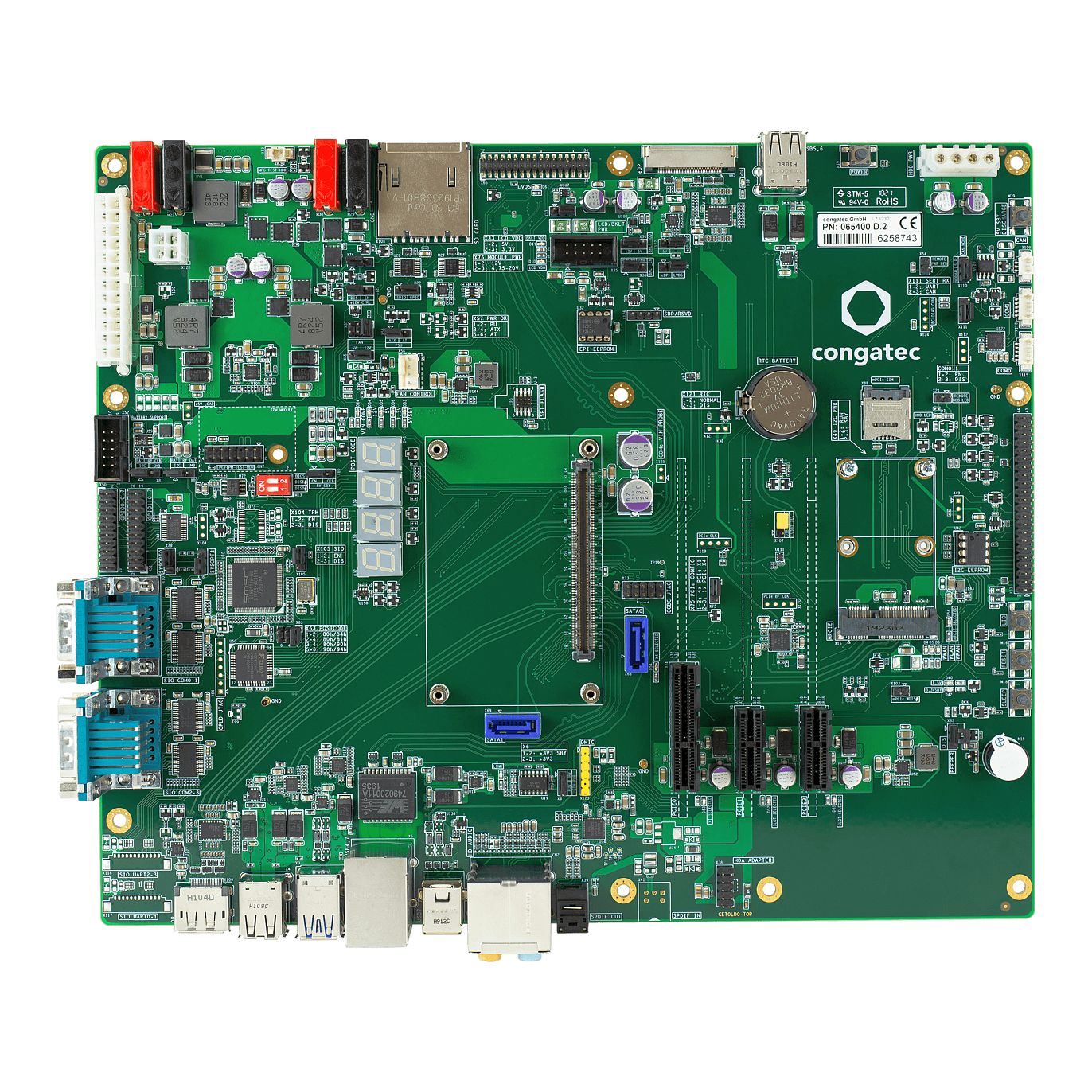

ÜbersichtKey FeaturesCOM Express Type 10 Evaluation Carrier BoardSchematics availableReference Carrier BoardSpezifikation
