conga-HPC/mRLP
Preis auf Anfrage
Produktnummer:
conga-HPC/mRLP
Produktinformationen "conga-HPC/mRLP"

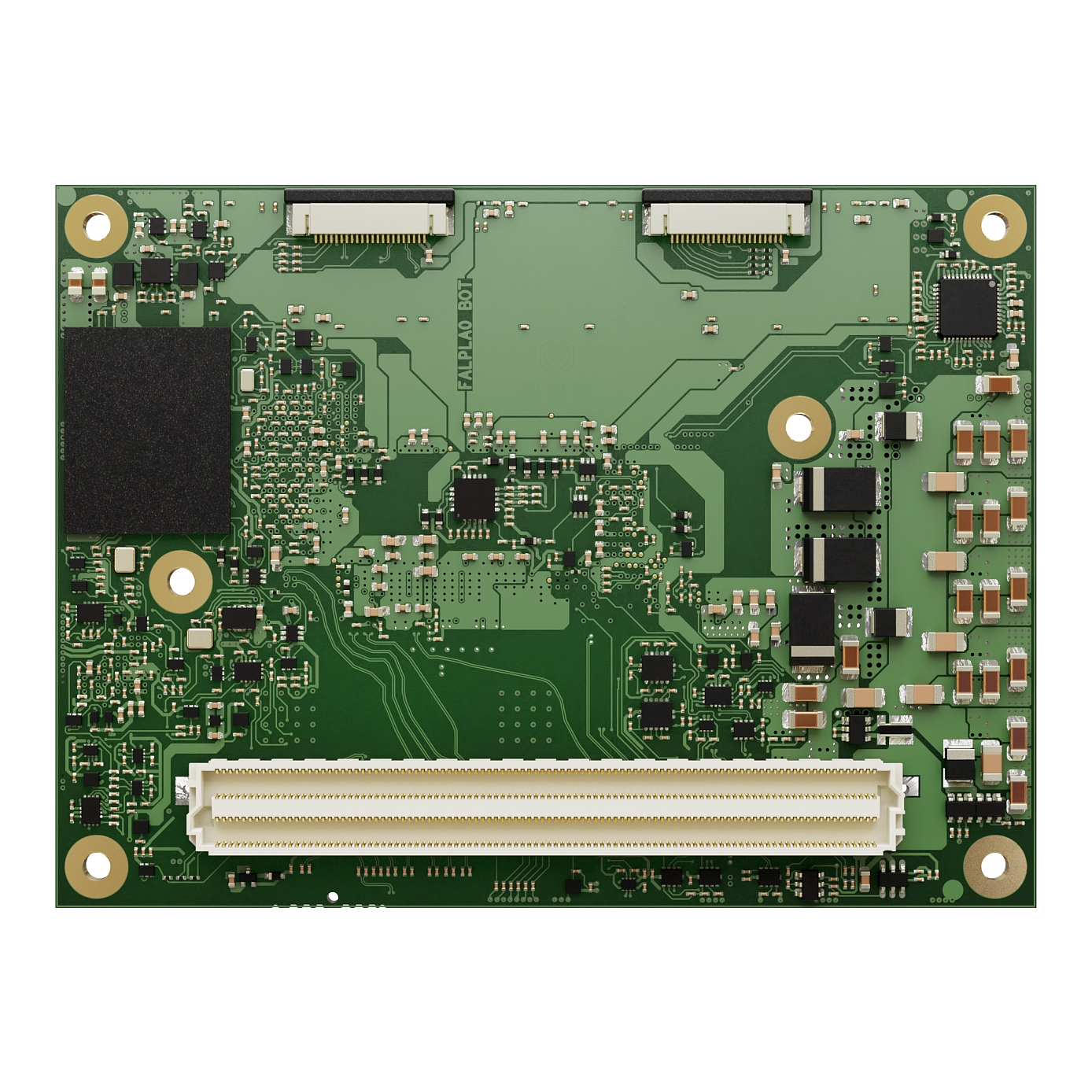

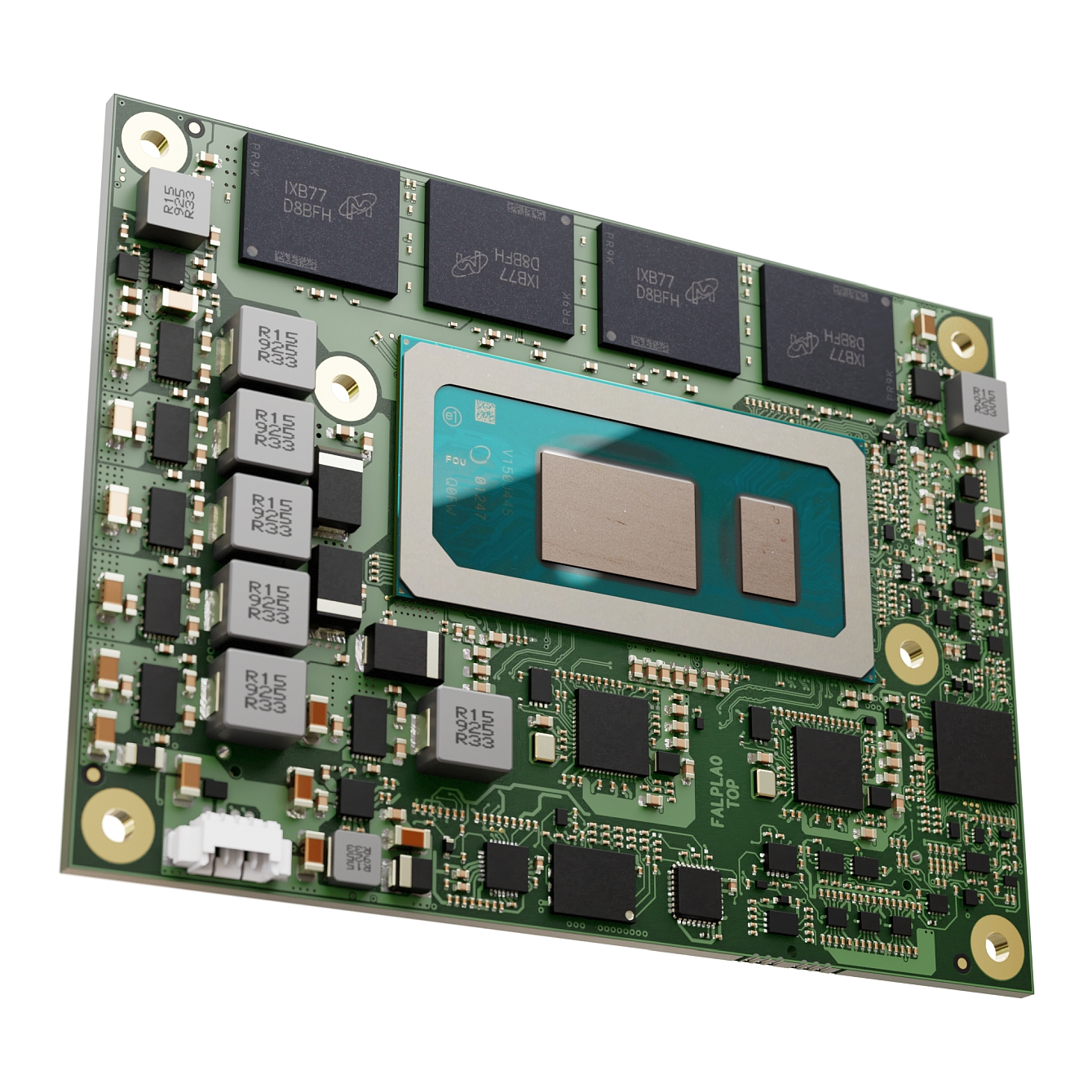

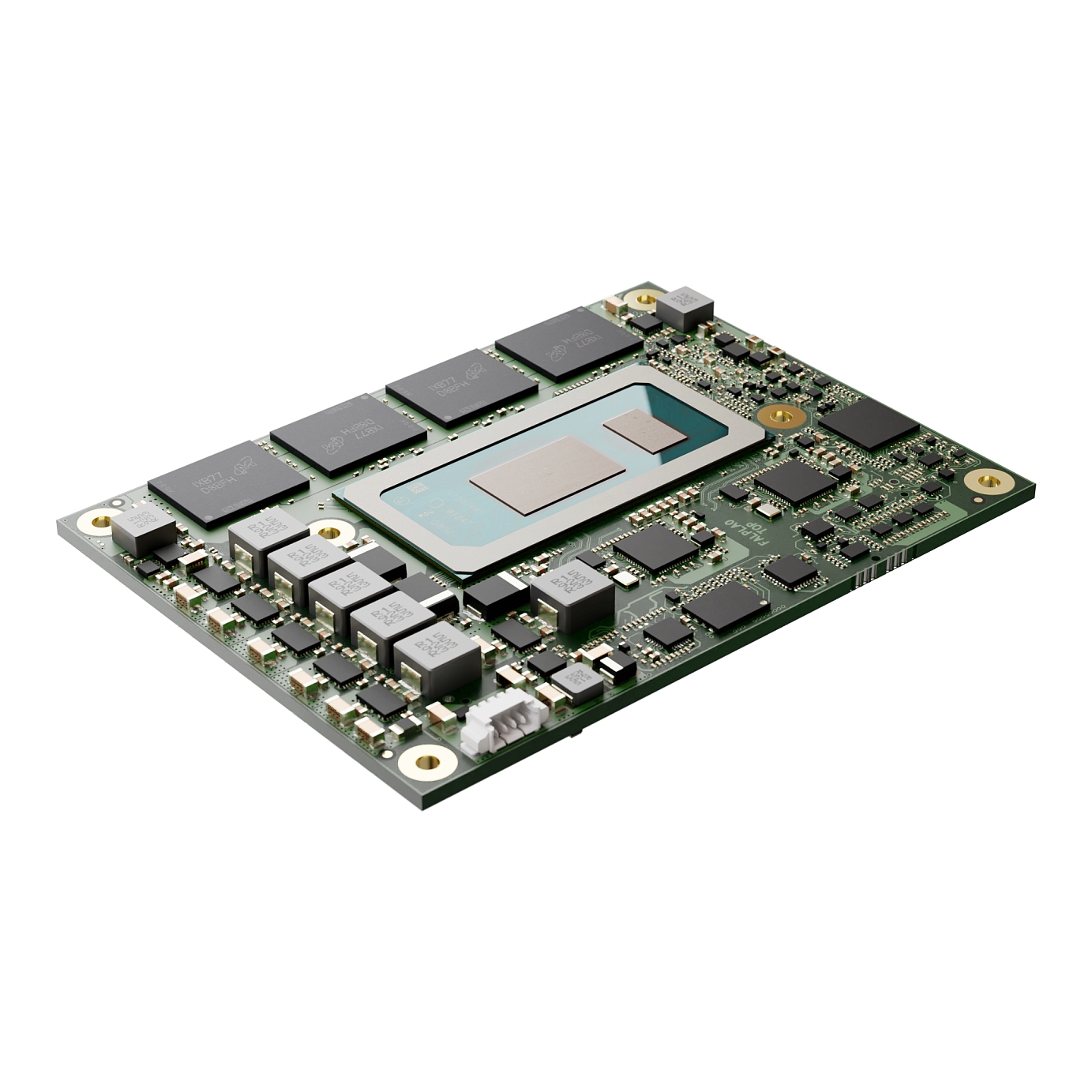

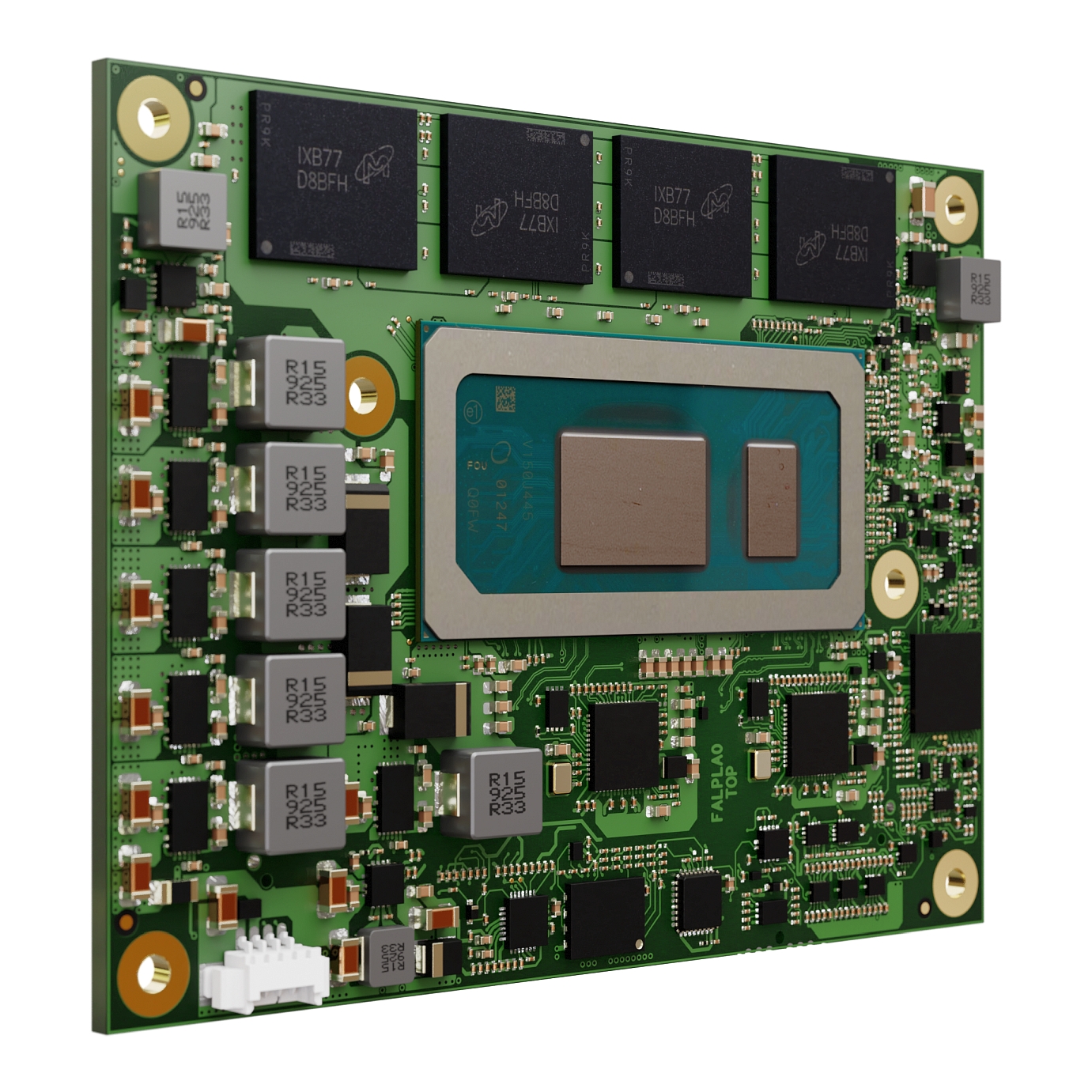

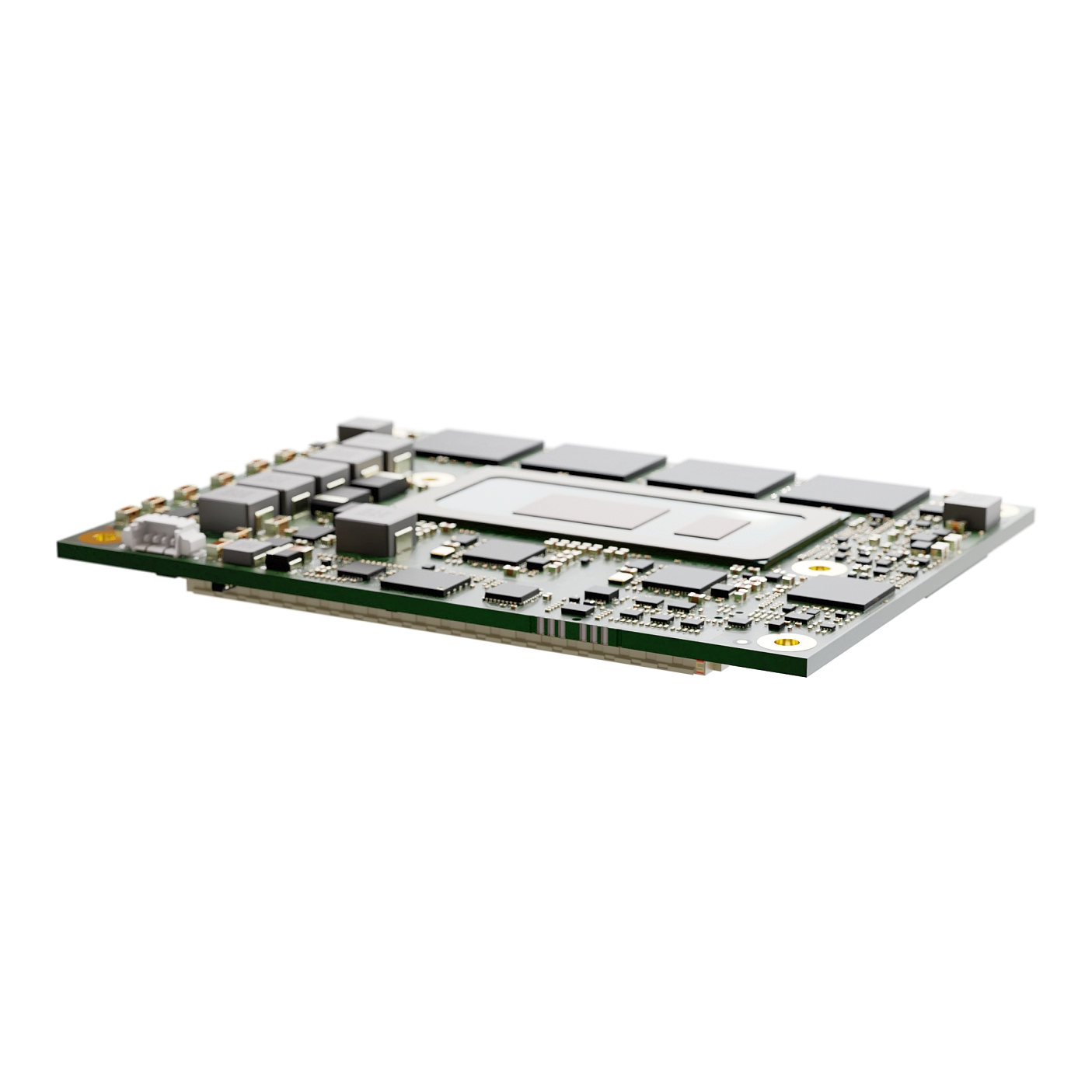

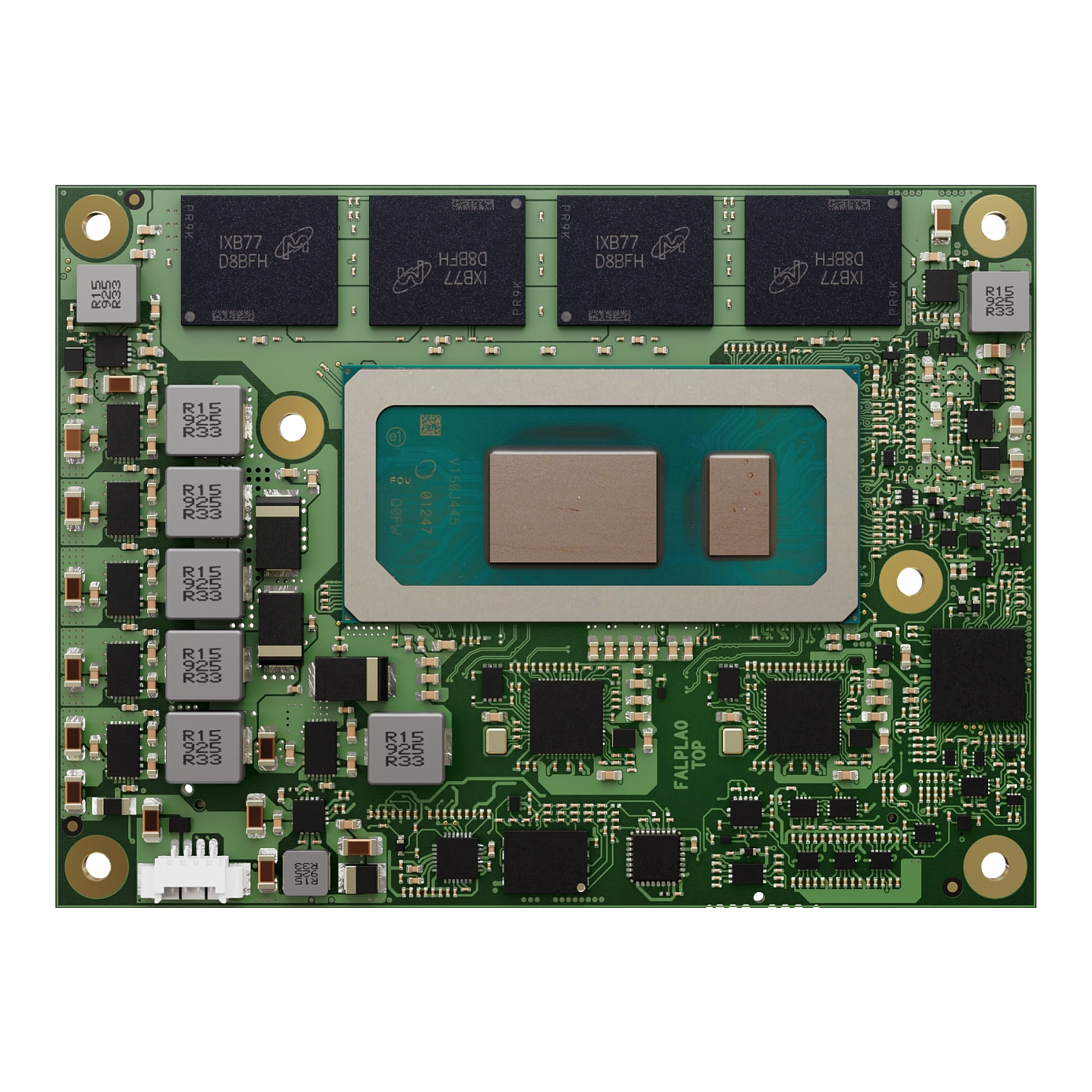

| congatec conga-HPC/mRLP - COM-HPC Mini CPU-Modul mit Intel® Raptor Lake |
|---|
| COM-HPC Mini Size high performance module based on 13th Gen Intel® Core™ processor series (code name "Raptor Lake-P") |
| Übersicht |
|---|
| Key Features | CPU |
|---|---|
|
CPU Produktfamilie: Intel® Raptor Lake
|
| CPU-Varianten |
|---|
| CPU | Intel® Core™ i7-1370PRE | Intel® Core™ i5-1350PRE | Intel® Core™ i3-1320PRE | Intel® U300E |
|---|---|---|---|---|
| Processor Number | i7-1370PRE | i5-1350PRE | i3-1320PRE | U300E |
| Cache | 24 MB Intel® Smart Cache | 12 MB Intel® Smart Cache | 12 MB Intel® Smart Cache | 8 MB Intel® Smart Cache |
| Max Turbo Frequency | 4.80 GHz | 4.60 GHz | 4.50 GHz | 4.30 GHz |
| Total Cores | 14 | 12 | 8 | 5 |
| Total Threads | 20 | 16 | 12 | 6 |
| Processor Base Power | 28 W | 28 W | 28 W | 15 W |
| Spezifikation |
|---|
| Formfactor | COM-HPC |
| CPU | Intel® Core™ i7-1370PRE(6 P-cores 1.9GHz up to 4.8GHz, 8 E-cores 1.2GHz up to 3.7GHz, 24MB cache, 28W)Intel® Core™ i7-1365URE(2 P-cores 1.7GHz up to 4.9GHz, 8 E-cores 1.2GHz up to 3.7GHz, 12MB cache, 15W)Intel® Core™ i5-1350PRE(4 P-cores 1.8GHz up to 4.6GHz, 8 E-cores 1.3GHz up to 3.4GHz, 12MB cache, 28W)Intel® Core™ i5-1345URE(2 P-cores 1.4GHz up to 4.6GHz, 8 E-cores 1.1GHz up to 3.4GHz, 12MB cache, 15W)Intel® Core™ i3-1320PRE(4 P-cores 1.7GHz up to 4.5GHz, 4 E-cores 1.2GHz up to 3.3GHz, 12MB cache, 28W)Intel® Core™ i3-1315URE(2 P-cores 1.2GHz up to 4.5GHz, 4 E-cores 0.9GHz up to 3.3GHz, 10MB cache, 15W)Intel® U300E(1 P-core 1.1GHz up to 4.3GHz, 4 E-cores 0.9GHz up to 3.2GHz, 8MB cache, 15W ) |
| DRAM | Up to 64 GB LPDDR5x max. 6000 MT/s SDRAM | soldered down | dual channel | IBECC on industrial SKUs (IBECC not supported on product variant 045603) |
| Ethernet | 2 x 2.5 GbE with TSN support via Intel® i226 Ethernet controller series |
| I/O Interfaces | 2x 4 PCIe Gen4Up to 8x PCIe Gen3USB4.0 (USB4.0 would be disabled if second DP/DP++ was enabled by separate BIOS)Up to 4x USB 3.2 Gen2x1Up to 8x USB 2.0Up to 2x SATA IIISPI2 x UART12 x GPIOs |
| Mass storage | NVMe SSD with 128GB (optional up to 1 TB capacity) |
| Graphics | Integrated Iris® Xe graphics architecture with up to 96 EUs or Intel® UHD Graphics with 48 EUs |
| congatec Board Controller | Multi Stage Watchdog | non-volatile User Data Storage | Manufacturing and Board Information | Board Statistics | I²C bus (fast mode, 400 kHz, multi-master) | Power Loss Control | Hardware Health Monitoring | POST Code redirection |
| embedded BIOS Features | AMI Aptio® 2.X (UEFI) firmware32 Mbyte serial SPI with congatec Embedded BIOS featureOEM LogoOEM CMOS DefaultsLCD ControlDisplay Auto DetectionBacklight ControlFlash Update |
| Security | Trusted Platform Module (TPM 2.0) |
| Power Management | ACPI 6.0 with battery support |
| Operating Systems | Microsoft® Windows 11Microsoft® Windows 11 IoT EnterpriseMicrosoft® Windows® 10Microsoft® Windows 10 IoT EnterpriseLinuxYocto |
| Hypervisor | RTS Real-Time Hypervisor |
| Temperature | Commercial variants: Operation: 0° to +60°C | Storage: -20° to +80°CIndustrial variants: Operation: -40° to +85°C | Storage: -40° to +85°C |
| Humidity | Operating: 10 to 85% r. H. non cond. / Storage 5 to 85% r. H. non cond. |
| Video Interfaces | DP/DP++ (adding second DP/DP++ would require separate BIOS which disables USB4.0)eDP |
| Size | 95 x 70 mm² |
| Produktvarianten / Zubehör |
|---|
| 045600 | conga-HPC/mRLP-i7-1365URE-32G NVMe128 | COM-HPC Mini module based on Intel® Core™ i7-1365URE processor with 2 P-cores 1.7GHz up to 4.9GHz Turbo and 8 E-cores 1.2GHz up to 3.7GHz Turbo | 12MB Intel® Smart Cache | Intel® Iris® Xe Graphics architecture with 96 EUs | 32GB onboard LPDDR5x memory | 128GB onboard NVMe | Industrial grade temperature range from -40°C to +85°C | Intel® code name Raptor Lake-P (U-Series) |
| 045601 | conga-HPC/mRLP-i5-1345URE-16G NVMe128 | COM-HPC Mini module based on Intel® Core™ i5-1345URE processor with 2 P-cores 1.4GHz up to 4.6GHz Turbo and 8 E-cores 1.1GHz up to 3.4GHz Turbo | 12MB Intel® Smart Cache | Intel® Iris® Xe Graphics architecture with 80 EUs | 16GB onboard LPDDR5x memory | 128GB onboard NVMe | Industrial grade temperature range from -40°C to +85°C | Intel® code name Raptor Lake-P (U-Series) |
| 045602 | conga-HPC/mRLP-i3-1315URE-16G NVMe128 | COM-HPC Mini module based on Intel® Core™ i3-1315URE processor with 2 P-cores 1.2GHz up to 4.5GHz Turbo and 4 E-cores 0.9GHz up to 3.3GHz Turbo | 10MB Intel® Smart Cache | Intel® UHD Graphics with 64EUs | 16GB onboard LPDDR5x memory | 128GB onboard NVMe | Industrial grade temperature range from -40°C to +85°C | Intel® code name Raptor Lake-P (U-Series) |
| 045603 | conga-HPC/mRLP-U300E-16G NVMe128 | COM-HPC Mini module based on Intel® processor U300E with 1 P-core 1.1GHz up to 4.3GHz Turbo and 4 E-cores 0.9GHz up to 3.2GHz Turbo | 8MB Intel® Smart Cache | Intel® UHD Graphics with 48 EUs | 16GB onboard LPDDR5x memory | 128GB onboard NVMe | Intel® code name Raptor Lake-P (U-Series) |
| 045604 | conga-HPC/mRLP-i7-1370PRE-32G NVMe128 | COM-HPC Mini module based on Intel® Core™ i7-1370PRE processor with 6 P-cores 1.9GHz up to 4.8GHz Turbo and 8 E-cores 1.2GHz up to 3.7GHz Turbo | 24MB Intel® Smart Cache | Intel® Iris® Xe Graphics architecture with 96 EUs | 32GB onboard LPDDR5x memory | 128GB onboard NVMe | Industrial grade temperature range from -40°C to +85°C | Intel® code name Raptor Lake-P (P-Series) |
| 045605 | conga-HPC/mRLP-i5-1350PRE-16G NVMe128 | COM-HPC Mini module based on Intel® Core™ i5-1350PRE processor with 4 P-cores 1.8GHz up to 4.6GHz Turbo and 8 E-cores 1.3GHz up to 3.4GHz Turbo | 12MB Intel® Smart Cache | Intel® Iris® Xe Graphics architecture with 80 EUs | 16GB onboard LPDDR5x memory | 128GB onboard NVMe | Industrial grade temperature range from -40°C to +85°C | Intel® code name Raptor Lake-P (P-Series) |
| 045606 | conga-HPC/mRLP-i3-1320PRE-16G NVMe128 | COM-HPC Mini module based on Intel® Core™ i3-1320PRE processor with 4 P-cores 1.7GHz up to 4.5GHz Turbo and 4 E-cores 1.2GHz up to 3.3GHz Turbo | 12MB Intel® Smart Cache | Intel® UHD Graphics with 48EUs | 16GB onboard LPDDR5x memory | 128GB onboard NVMe | Industrial grade temperature range from -40°C to +85°C | Intel® code name Raptor Lake-P (P-Series) |
| Zubehör |
|---|
| 049250 | conga-HPC/mRLP-CSA-B | Standard active cooling solution for COM-HPC module conga-HPC/mRLP with 24.5mm overall heat sink height and integrated 12V fan. All standoffs are with 2.7mm bore hole. |
| 049251 | conga-HPC/mRLP-CSA-T | Standard active cooling solution for COM-HPC module conga-HPC/mRLP with 24.5mm overall heat sink height and integrated 12V fan. All standoffs are M2.5mm threaded. |
| 049252 | conga-HPC/mRLP-CSP-B | Standard passive cooling solution for COM-HPC module conga-HPC/mRLP with 23.7mm overall heat sink height. All standoffs are with 2.7mm bore hole. |
| 049253 | conga-HPC/mRLP-CSP-T | Standard passive cooling solution for COM-HPC module conga-HPC/mRLP with 23.7mm overall heat sink height. All standoffs are M2.5mm threaded. |
| 049254 | conga-HPC/mRLP-HSP-B | Standard heatspreaderfor COM-HPC module conga-HPC/mRLP. All standoffs are with 2.7mm bore hole. |
| 049255 | conga-HPC/mRLP-HSP-T | Standard heatspreaderfor COM-HPC module conga-HPC/mRLP. All standoffs are M2.5mm threaded. |
| 065630 | conga-HPC/3.5-Mini | COM-HPC Client 3.5” carrier board suitable for congatec COM-HPC Mini modules |
| 27000001 | Design-In Training | Design-Training to develop carrier boards for Computer on Modules |
| Bitte stellen Sie sicher, dass Sie stets die aktuellsten Version der Produktspezifikationen des Herstellers verwenden. Hersteller-Produktseite: conga-HPC/mRLP MCTX Mobile & Embedded Computers GmbH IST UM DIE RICHTIGKEIT UND AKTUALITÄT DER DATEN AUF DIESER WEBSEITE BEMÜHT, ÜBERNIMMT JEDOCH KEINERLEI ZUSICHERUNG BEZÜGLICH DES INHALTS. EINE HAFTUNG ODER GARANTIE FÜR DIE AKTUALITÄT, RICHTIGKEIT UND VOLLSTÄNDIGKEIT DER ZUR VERFÜGUNG GESTELLTEN INFORMATIONEN IST FOLGLICH AUSGESCHLOSSEN. |
| Technische Unterstützung & System Integration Services |
|---|
Productvarianten / Zubehör
COM-HPC Mini module based on Intel® Core™ i7-1365URE processor with 2 P-cores 1.7GHz up to 4.9GHz Turbo and 8 E-cores 1.2GHz up to 3.7GHz Turbo | 12MB Intel® Smart Cache | Intel® Iris® Xe Graphics architecture with 96 EUs | 32GB onboard LPDDR5x memory | 128GB onboard NVMe | Industrial grade temperature range from -40°C to +85°C | Intel® code name Raptor Lake-P (U-Series)
Preis auf Anfrage
COM-HPC Mini module based on Intel® Core™ i5-1345URE processor with 2 P-cores 1.4GHz up to 4.6GHz Turbo and 8 E-cores 1.1GHz up to 3.4GHz Turbo | 12MB Intel® Smart Cache | Intel® Iris® Xe Graphics architecture with 80 EUs | 16GB onboard LPDDR5x memory | 128GB onboard NVMe | Industrial grade temperature range from -40°C to +85°C | Intel® code name Raptor Lake-P (U-Series)
Preis auf Anfrage
COM-HPC Mini module based on Intel® Core™ i3-1315URE processor with 2 P-cores 1.2GHz up to 4.5GHz Turbo and 4 E-cores 0.9GHz up to 3.3GHz Turbo | 10MB Intel® Smart Cache | Intel® UHD Graphics with 64EUs | 16GB onboard LPDDR5x memory | 128GB onboard NVMe | Industrial grade temperature range from -40°C to +85°C | Intel® code name Raptor Lake-P (U-Series)
Preis auf Anfrage
COM-HPC Mini module based on Intel® processor U300E with 1 P-core 1.1GHz up to 4.3GHz Turbo and 4 E-cores 0.9GHz up to 3.2GHz Turbo | 8MB Intel® Smart Cache | Intel® UHD Graphics with 48 EUs | 16GB onboard LPDDR5x memory | 128GB onboard NVMe | Intel® code name Raptor Lake-P (U-Series)
Preis auf Anfrage
COM-HPC Mini module based on Intel® Core™ i7-1370PRE processor with 6 P-cores 1.9GHz up to 4.8GHz Turbo and 8 E-cores 1.2GHz up to 3.7GHz Turbo | 24MB Intel® Smart Cache | Intel® Iris® Xe Graphics architecture with 96 EUs | 32GB onboard LPDDR5x memory | 128GB onboard NVMe | Industrial grade temperature range from -40°C to +85°C | Intel® code name Raptor Lake-P (P-Series)
Preis auf Anfrage
COM-HPC Mini module based on Intel® Core™ i5-1350PRE processor with 4 P-cores 1.8GHz up to 4.6GHz Turbo and 8 E-cores 1.3GHz up to 3.4GHz Turbo | 12MB Intel® Smart Cache | Intel® Iris® Xe Graphics architecture with 80 EUs | 16GB onboard LPDDR5x memory | 128GB onboard NVMe | Industrial grade temperature range from -40°C to +85°C | Intel® code name Raptor Lake-P (P-Series)
Preis auf Anfrage
COM-HPC Mini module based on Intel® Core™ i3-1320PRE processor with 4 P-cores 1.7GHz up to 4.5GHz Turbo and 4 E-cores 1.2GHz up to 3.3GHz Turbo | 12MB Intel® Smart Cache | Intel® UHD Graphics with 48EUs | 16GB onboard LPDDR5x memory | 128GB onboard NVMe | Industrial grade temperature range from -40°C to +85°C | Intel® code name Raptor Lake-P (P-Series)
Preis auf Anfrage
