conga-B7XD
Preis auf Anfrage
Produktnummer:
conga-B7XD
Produktinformationen "conga-B7XD"

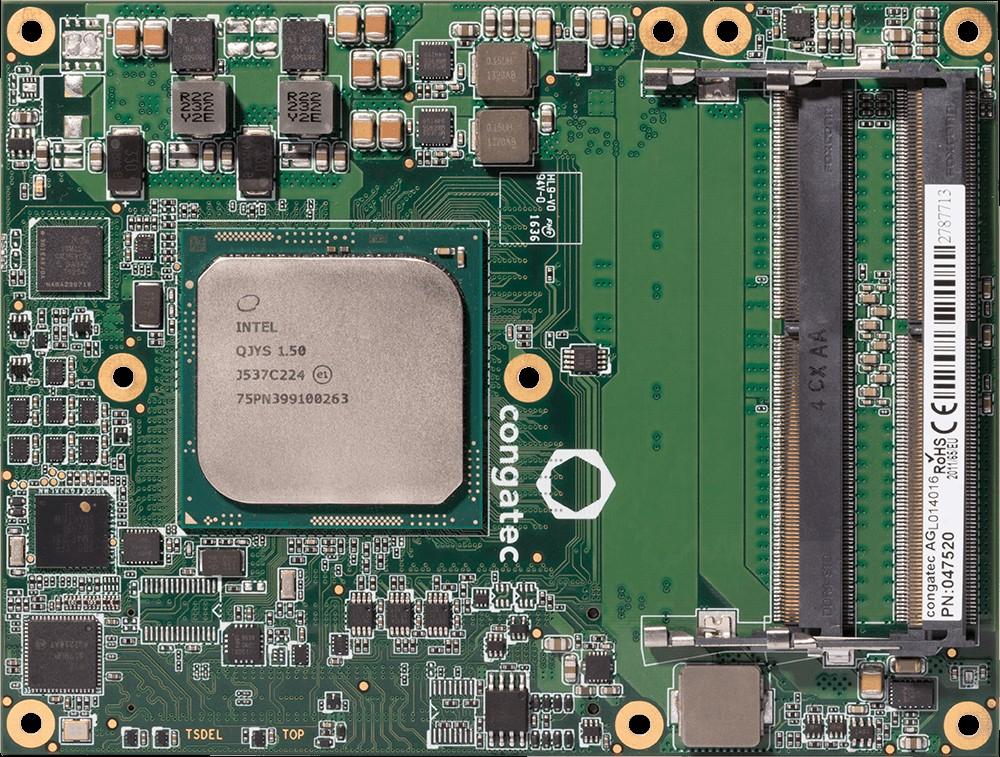

| congatec conga-B7XD - COM Express Basic Type 7 CPU-Modul mit Intel® Broadwell |
|---|
| COM Express Type 7 Basic Modul basierend auf der aktuellsten Intel® Xeon™ and Intel® Pentium™ Prozessorfamilie |
| Übersicht |
|---|
| Key Features | CPU |
|---|---|
|
CPU Produktfamilie: Intel® Broadwell
|
| CPU-Varianten |
|---|
| CPU | Intel® Pentium® D1519 | Intel® Pentium® D1509 | Intel® Pentium® D1508 |
|---|---|---|---|
| Processor Number | D1519 | D1509 | D1508 |
| Cache | 6 MB | 3 MB | 3 MB |
| Max Turbo Frequency | 2.10 GHz | 2.60 GHz | |
| Total Cores | 4 | 2 | 2 |
| Total Threads | 8 | 2 | 4 |
| PCI Express Revision | 2.0/3.0 | 2.0/3.0 | 2.0/3.0 |
| Spezifikation |
|---|
| Formfactor | COM Express Basic |
| CPU | Intel® Xeon® D1577(16 x 1.3 GHz, 24MB cache, 45W)Intel® Xeon® D1548(8 x 2.0 GHz, 18MB cache, 45W)Intel® Xeon® D1527(4 x 2.2 GHz, 6MB cache, 35W)Intel® Xeon® D1559(12 x 1.5 GHz, 18MB cache, 45W)Intel® Xeon® D1539(8 x 1.6 GHz, 12MB cache, 35W)Intel® Xeon® D1529(4 x 1.3 GHz, 6MB cache, 20W)Intel® Xeon® D1567(12 x 2.1 GHz, 18MB cache, 65W)Intel® Pentium™ D1509(2 x 1.5 GHz, 3MB cache, 19W)Intel® Pentium™ D1519(4 x 1.5 GHz, 6MB cache, 25W)Intel® Pentium™ D1508(2 x 2.2 GHz, 3MB cache, 19W) |
| DRAM | up to 3 SO-DIMM sockets for DDR4 memory modules up to 32 GByte each (96 GByte total) with 2400 MT/s | ECC and non-ECC supported |
| Ethernet | 1x Intel I210AT /IT Gigabit Ethernet Controller | 2x 10GbE with KR interface support - the 10GbE PHY must be implemented on the carrier board |
| I/O Interfaces | 24 x PCI Express GEN 3.0 lanes8 x PCI Express 2.04 x USB 2.04 x USB 3.0LPC busSPII²C bus2 x UART2 x SATA III (6Gb/s) |
| congatec Board Controller | Multi Stage Watchdog | non-volatile User Data Storage | Manufacturing and Board Information | Board Statistics | LVDS backlight control I²C bus (fast mode, 400 kHz, multi-master) | Power Loss Control |
| embedded BIOS Features | OEM LogoOEM CMOS DefaultsFlash UpdateAMI Aptio UEFI |
| Security | Trusted Platform Module (TPM) | Hash and RSA algorithms | key lengths up to 2048 bits | real random number generator |
| Power Management | ACPI 5 .0 compliant, Smart Battery Management |
| Operating Systems | Microsoft® Windows Server 2016Microsoft® Windows Server 2012 R2Microsoft® Windows Server 2012Microsoft® Windows Server 2008 R2 SP1Microsoft® Windows 10 EnterpriseMicrosoft® Windows® 8.1Microsoft® Windows® 7RHEL 6.6 & 7.1SuSE 11 SP4 & 12 SP1Fedora 22Ubuntu 14.10CentOS 6.6 & 7.1FreeBSD 10.3 & 11Yocto v.2.0 Kernel 4.1VMwareESXiRTS HypervisorWind River VxWorks 7 |
| Temperature | StandardOperating: 0 to +60°C Storage: -20 to +80°C |
| Humidity | Operating: 10 to 90% r. H. non cond. / Storage 5 to 95% r. H. non cond. |
| Size | 95 x 125 mm (3.74" x 4.92") |
| Produktvarianten / Zubehör |
|---|
| 047500 | conga-B7XD/X-D1577 | COM Express Type 7 Basic module with Intel® Xeon® D1577 processor with 16 Cores, 1.3GHz up to 2.1GHz core frequency, 24MB Cache with Intel® Cache Allocation Technology and 2133 MT/s dual channel DDR4 memory interface for up to 96GB SODIMM memory. Features two 10GbE KR interface ports. 45W TDP, commercial temperature range. |
| 047501 | conga-B7XD/X-D1567 | COM Express Type 7 Basic module with Intel® Xeon® D1567 processor with 12 Cores, 2.1GHz up to 2.7GHz core frequency, 18MB Cache with Intel® Cache Allocation Technology and 2133 MT/s dual channel DDR4 memory interface for up to 96GB SODIMM memory. Features two 10GbE KR interface ports. 65W TDP, commercial temperature range. |
| 047502 | conga-B7XD/X-D1548 | COM Express Type 7 Basic module with Intel® Xeon® D1548 processor with 8 Cores, 2.0GHz up to 2.6GHz core frequency, 12MB Cache with Intel® Cache Allocation Technology and 2400 MT/s dual channel DDR4 memory interface for up to 96GB SODIMM memory. Features two 10GbE KR interface ports. 45W TDP, commercial temperature range. |
| 047503 | conga-B7XD/X-D1527 | COM Express Type 7 Basic module with Intel® Xeon® D1527 processor with 4 Cores, 2.2GHz up to 2.7GHz core frequency, 6MB Cache with Intel® Cache Allocation Technology and 2133 MT/s dual channel DDR4 memory interface for up to SODIMM 96GB memory. Features two 10GbE KR interface ports. 35W TDP, commercial temperature range. |
| 047504 | conga-B7XD/P-D1509 | COM Express Type 7 Basic module with Intel® Pentium™ D1509 processor with 2 Cores, 1.5GHz core frequency, 3MB Cache with Intel® Cache Allocation Technology and 1600 MT/s dual channel DDR4 memory interface for up to 96GB SODIMM memory. 19W TDP, commercial temperature range. |
| 047505 | conga-B7XD/P-D1508 | COM Express Type 7 Basic module with Intel® Pentium™ D1508 processor with 2 Cores, 2.2GHz up to 2.6GHz core frequency, 3MB Cache with Intel® Cache Allocation Technology and 1866 MT/s dual channel DDR4 memory interface for up to 96GB SODIMM memory. Features two 10GbE KR interface ports. 25W TDP, commercial temperature range. |
| 047520 | conga-B7XD/i-X-D1559 | COM Express Type 7 Basic module with Intel® Xeon® D1559 processor with 12 Cores, 1.5GHz up to 2.1GHz core frequency, 18MB Cache with Intel® Cache Allocation Technology and 2133 MT/s dual channel DDR4 memory interface for up to 96GB SODIMM memory. Features two 10GbE KR interface ports. 45W TDP, industrial temperature range. |
| 047521 | conga-B7XD/i-X-D1539 | COM Express Type 7 Basic module with Intel® Xeon® D1539 processor with 8 Cores, 1.6GHz up to 2.2GHz core frequency, 12MB Cache with Intel® Cache Allocation Technology and 2133 MT/s dual channel DDR4 memory interface for up to 96GB SODIMM memory. Features two 10GbE KR interface ports. 35W TDP, industrial temperature range. |
| 047522 | conga-B7XD/i-X-D1529 | COM Express Type 7 Basic module with Intel® Xeon® D1529 processor with 4 Cores, 1.3GHz core frequency, 6MB Cache with Intel® Cache Allocation Technology and 1600 MT/s dual channel DDR4 memory interface for up to 96GB SODIMM memory. 20W TDP, industrial temperature range. |
| 047523 | conga-B7XD/i-X-D1519 | COM Express Type 7 Basic module with Intel® Pentium™ D1519 processor with 4 Cores, 1.5GHz up to 2.1GHz core frequency, 6MB Cache with Intel® Cache Allocation Technology and 2133 MT/s dual channel DDR4 memory interface for up to 96GB SODIMM memory. Features two 10GbE KR interface ports. 25W TDP, industrial temperature range. |
| Zubehör |
|---|
| 047530 | conga-B7XD/CSA-HP-T | Standard active cooling solution for high performance COM Express Type 7 module conga-B7XD with integrated heat pipes, 70mm radial 12V PWM fan and 30mm overall heat sink height. All standoffs are M2.5mm thread. |
| 047531 | conga-B7XD/CSA-HP-B | Standard active cooling solution for high performance COM Express Type 7 module conga-B7XD with integrated heat pipes, 70mm radial 12V PWM fan and 30mm overall heat sink height. All standoffs are with 2.7mm bore hole |
| 047532 | conga-B7XD/HSP-VC-T | Standard heatspreader for high performance COM Express Type 7 module conga-B7XD with integrated vapor chamber. All standoffs are M2.5mm thread. |
| 047533 | conga-B7XD/HSP-VC-B | Standard heatspreader for high performance COM Express Type 7 module conga-B7XD with integrated vapor chamber. All standoffs are with 2.7mm bore hole. |
| 047535 | conga-B7XD/CSA-Cu-B | Standard active cooling solution for low and mid range performance COM Express Type 7 module conga-B7XD with integrated copper plate, 70mm 12V radial FAN and 27mm overall heat sink height. Intended for modules with TDP up to 35W * Cu = Copper plate | * B = 2.7mm Bore hole standoffs |
| 047536 | conga-B7XD/CSA-Cu-T | Standard active cooling solution for low and mid range performance COM Express Type 7 module conga-B7XD with integrated copper plate, 70mm 12V radial FAN and 27mm overall heat sink height. Intended for modules with TDP up to 35W * Cu = Copper plate | * T = M2.5 Threaded standoffs |
| 047537 | conga-B7XD/CSP-Cu-B | Standard passive cooling solution for low and mid range performance COM Express Type 7 module conga-B7XD with integrated copper plate and 26mm overall heat sink height. Intended for modules with TDP up to 20W * Cu = Copper plate | * B = 2.7mm Bore hole standoffs |
| 047538 | conga-B7XD/CSP-Cu-T | Standard passive cooling solution for low and mid range performance COM Express Type 7 module conga-B7XD with integrated copper plate and 26mm overall heat sink height. Intended for modules with TDP up to 20W * Cu = Copper plate | * T = M2.5 Threaded standoffs |
| 047539 | conga-B7XD/HSP-Cu-B | Standard heatspreader for COM Express Type 7 module conga-B7XD with integrated copper plate and 11mm overall height. * Cu = Copper plate | * B = 2.7mm Bore hole standoffs |
| 047540 | conga-B7XD/HSP-Cu-T | Standard heatspreader for COM Express Type 7 module conga-B7XD with integrated copper plate and 11mm overall height. * Cu = Copper plate | * T = M2.5 Threaded standoffs |
| 068728 | DDR4-SODIMM-2400 (4GB) TSDE | DDR4 SODIMM memory module with 2400 MT/s and 4GB RAM |
| 068724 | DDR4-SODIMM-2400 (8GB) TSDE | DDR4 SODIMM memory module with 2400 MT/s and 8GB RAM |
| 068792 | DDR4-SODIMM-2400 (16GB) | DDR4 SODIMM memory module with 2400 MT/s and 16GB RAM |
| 068806 | DDR4-SODIMM-2666 (32GB) | DDR4 SODIMM memory module with 2666 MT/s and 32GB RAM |
| 068729 | DDR4-SODIMM-2400 ECC (4GB) TSDE | DDR4 ECC SODIMM memory module with 2400 MT/s and 4GB RAM |
| 068725 | DDR4-SODIMM-2400 ECC (8GB) TSDE | DDR4 ECC SODIMM memory module with 2400 MT/s and 8GB RAM |
| 068797 | DDR4-SODIMM-2400 ECC (16GB) | 16 GByte ECC DDR4 SODIMM memory module | 2400 MT/s (PC4-2400) | 260 pin | supply voltage 1,2V |
| 068805 | DDR4-SODIMM-2666 ECC (32GB) | DDR4 ECC SODIMM memory module with 2666 MT/s and 32GB RAM |
| 068726 | DDR4-SODIMM-2400 (4GB) / i-temp TSDE | Industrial DDR4 SODIMM memory module with 2400 MT/s and 4GB RAM |
| 068722 | DDR4-SODIMM-2400 (8GB) / i-temp TSDE | Industrial DDR4 SODIMM memory module with 2400 MT/s and 8GB RAM |
| 068716 | DDR4-SODIMM-2400 (16GB) / i-temp | Industrial DDR4 SODIMM memory module with 2400 MT/s and 16GB RAM |
| 068807 | DDR4-SODIMM-2666 (32GB)/ i-temp | Industrial DDR4 SODIMM memory module with 2666 MT/s and 32GB RAM |
| 068727 | DDR4-SODIMM-2400 ECC (4GB) / i-temp TSDE | Industrial DDR4 ECC SODIMM memory module with 2400 MT/s and 4GB RAM |
| 068723 | DDR4-SODIMM-2400 ECC (8GB) / i-temp TSDE | Industrial DDR4 ECC SODIMM memory module with 2400 MT/s and 8GB RAM |
| 068719 | DDR4-SODIMM-2400 ECC (16GB) / i-temp | Industrial DDR4 ECC SODIMM memory module with 2400 MT/s and 16GB RAM |
| 068808 | DDR4-SODIMM-2666 ECC (32GB) / i-temp | Industrial DDR4 ECC SODIMM memory module with 2666 MT/s and 32GB RAM |
| 065421 | conga-X7EVAL/industrial | Evaluation Carrier Board for COM Express Type 7 modules with four 10GbE SFP+ fiber/copper ports. No BMC. Extended temperature range from -40°C to 85°C. |
| 065420 | conga-X7EVAL | congatec COM Express Type7 evaluation carrier with 4x 10Gbe Ethernet. Commercial temperature range. |
| 27000001 | Design-In Training | Design-Training to develop carrier boards for Computer on Modules |
| Bitte stellen Sie sicher, dass Sie stets die aktuellsten Version der Produktspezifikationen des Herstellers verwenden. Hersteller-Produktseite: conga-B7XD MCTX Mobile & Embedded Computers GmbH IST UM DIE RICHTIGKEIT UND AKTUALITÄT DER DATEN AUF DIESER WEBSEITE BEMÜHT, ÜBERNIMMT JEDOCH KEINERLEI ZUSICHERUNG BEZÜGLICH DES INHALTS. EINE HAFTUNG ODER GARANTIE FÜR DIE AKTUALITÄT, RICHTIGKEIT UND VOLLSTÄNDIGKEIT DER ZUR VERFÜGUNG GESTELLTEN INFORMATIONEN IST FOLGLICH AUSGESCHLOSSEN. |
| Technische Unterstützung & System Integration Services |
|---|
Productvarianten / Zubehör
COM Express Type 7 Basic module with Intel® Pentium™ D1509 processor with 2 Cores, 1.5GHz core frequency, 3MB Cache with Intel® Cache Allocation Technology and 1600 MT/s dual channel DDR4 memory interface for up to 96GB SODIMM memory. 19W TDP, commercial temperature range.
Preis auf Anfrage
COM Express Type 7 Basic module with Intel® Pentium™ D1508 processor with 2 Cores, 2.2GHz up to 2.6GHz core frequency, 3MB Cache with Intel® Cache Allocation Technology and 1866 MT/s dual channel DDR4 memory interface for up to 96GB SODIMM memory. Features two 10GbE KR interface ports. 25W TDP, commercial temperature range.
Preis auf Anfrage
COM Express Type 7 Basic module with Intel® Pentium™ D1519 processor with 4 Cores, 1.5GHz up to 2.1GHz core frequency, 6MB Cache with Intel® Cache Allocation Technology and 2133 MT/s dual channel DDR4 memory interface for up to 96GB SODIMM memory. Features two 10GbE KR interface ports. 25W TDP, industrial temperature range.
Preis auf Anfrage
