IB956
Preis auf Anfrage

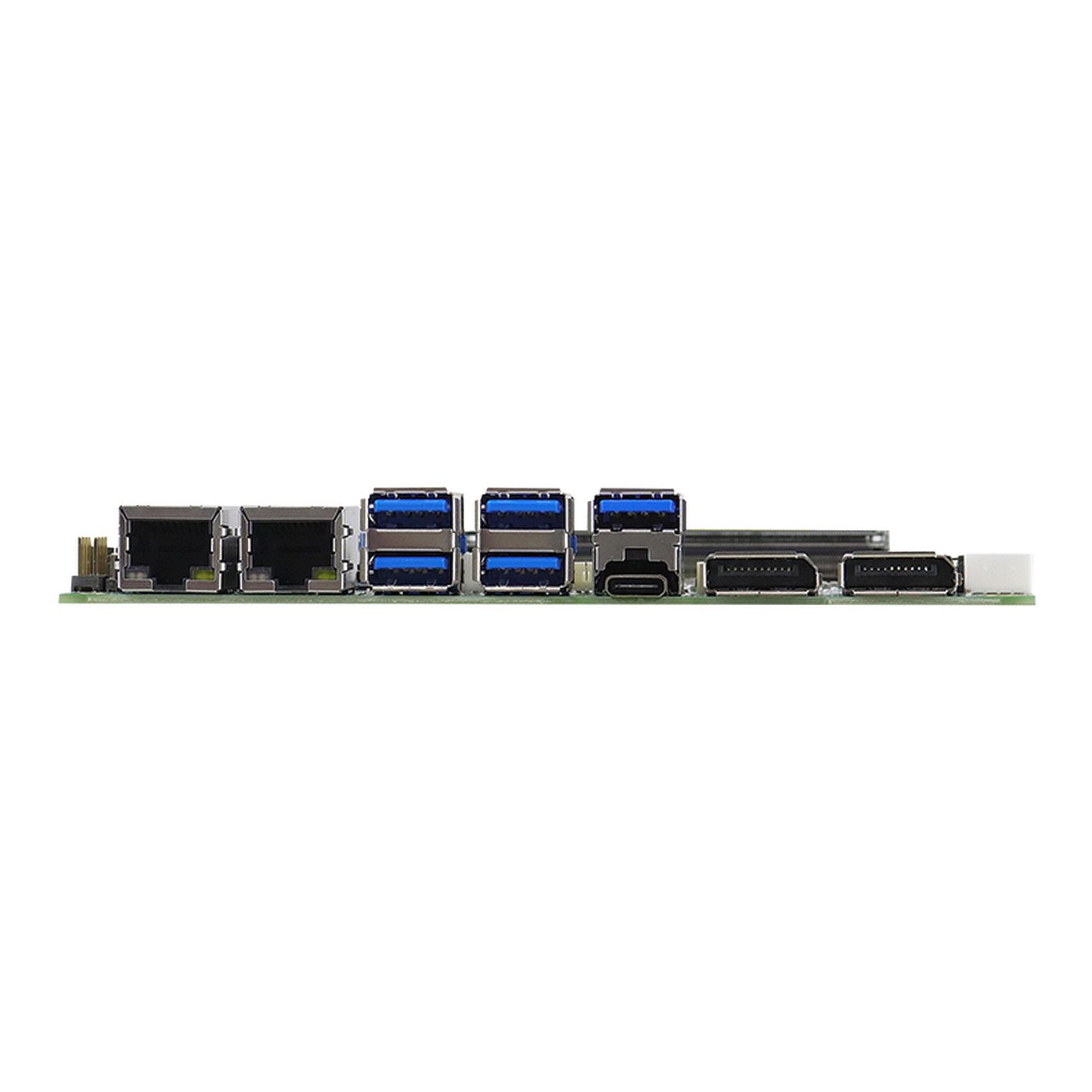

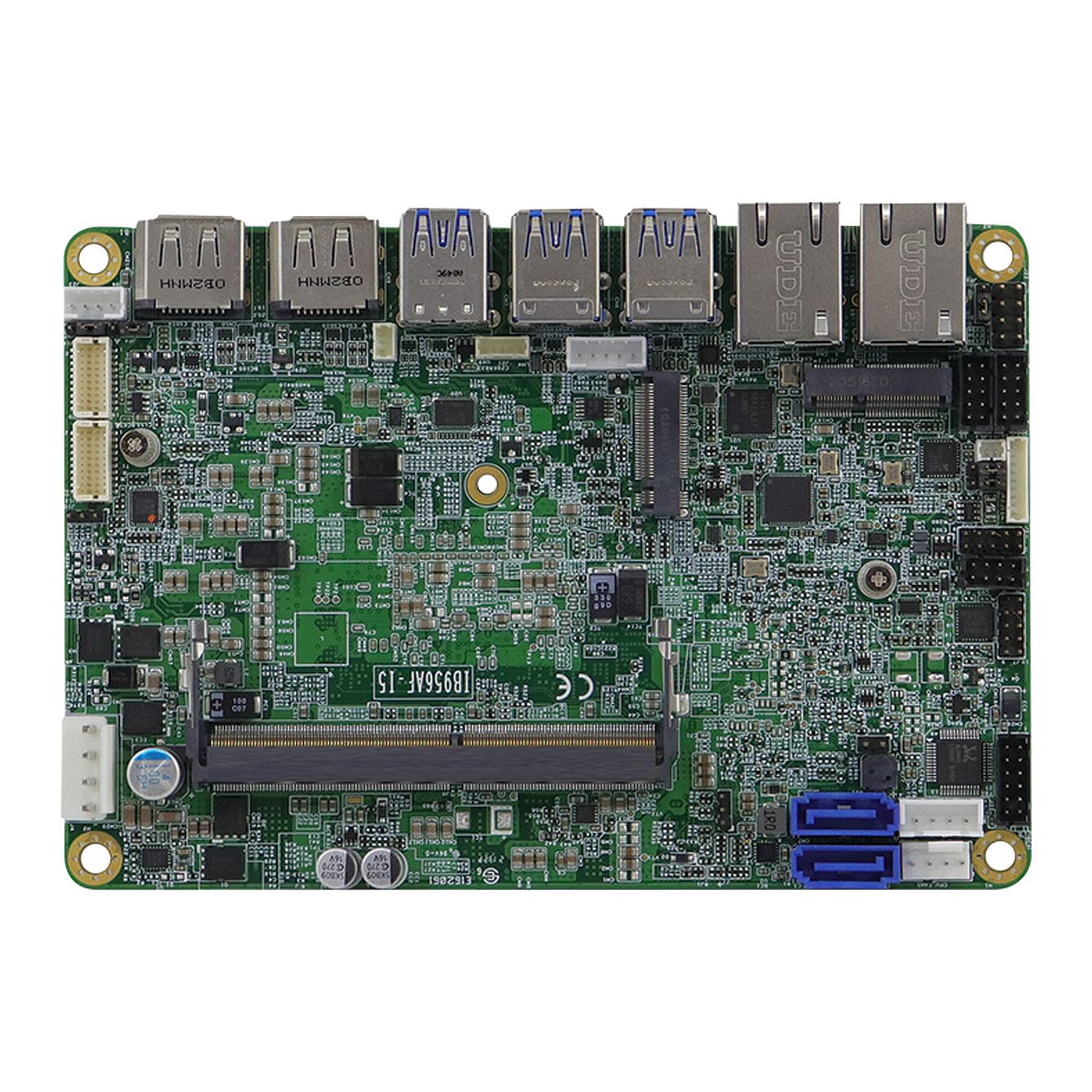

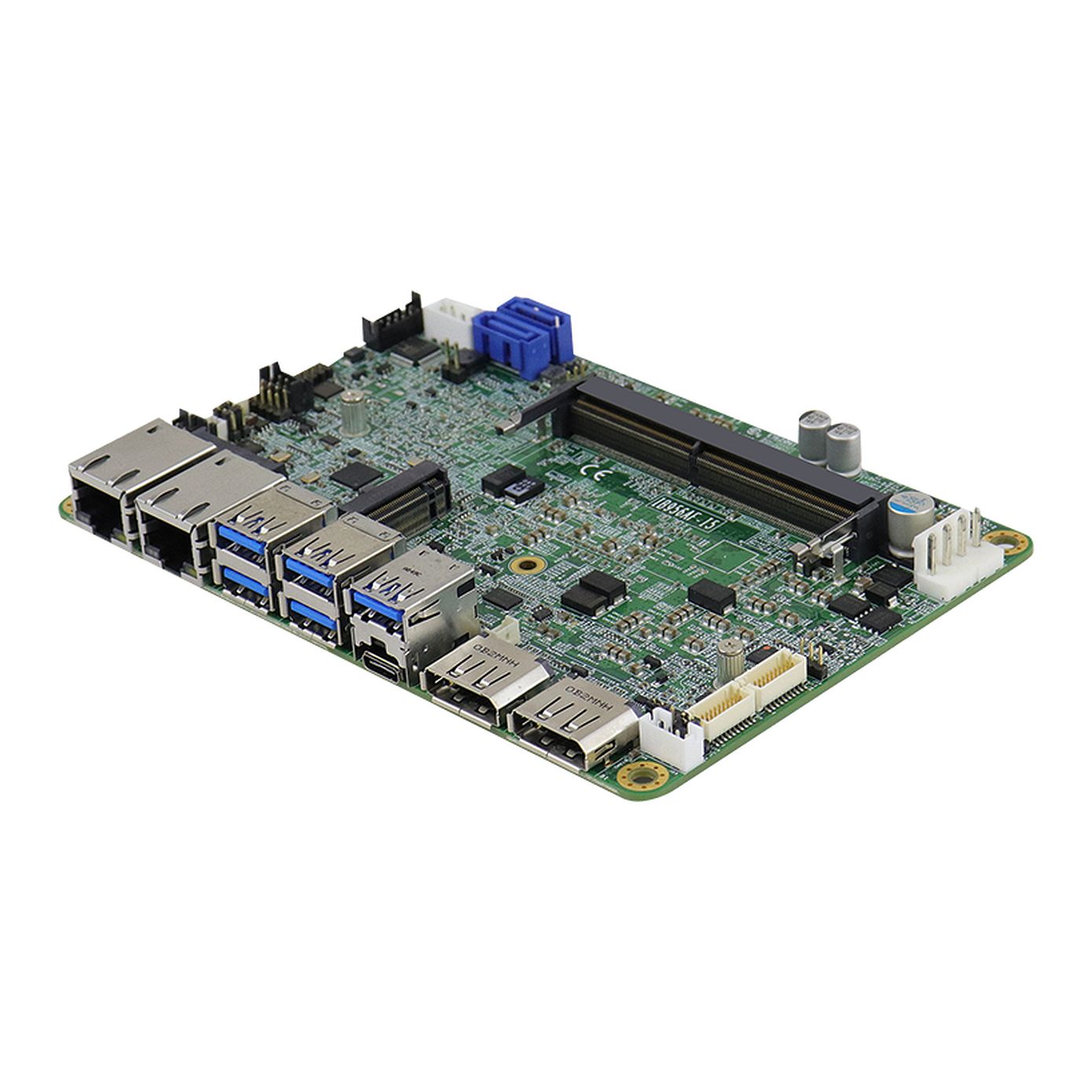

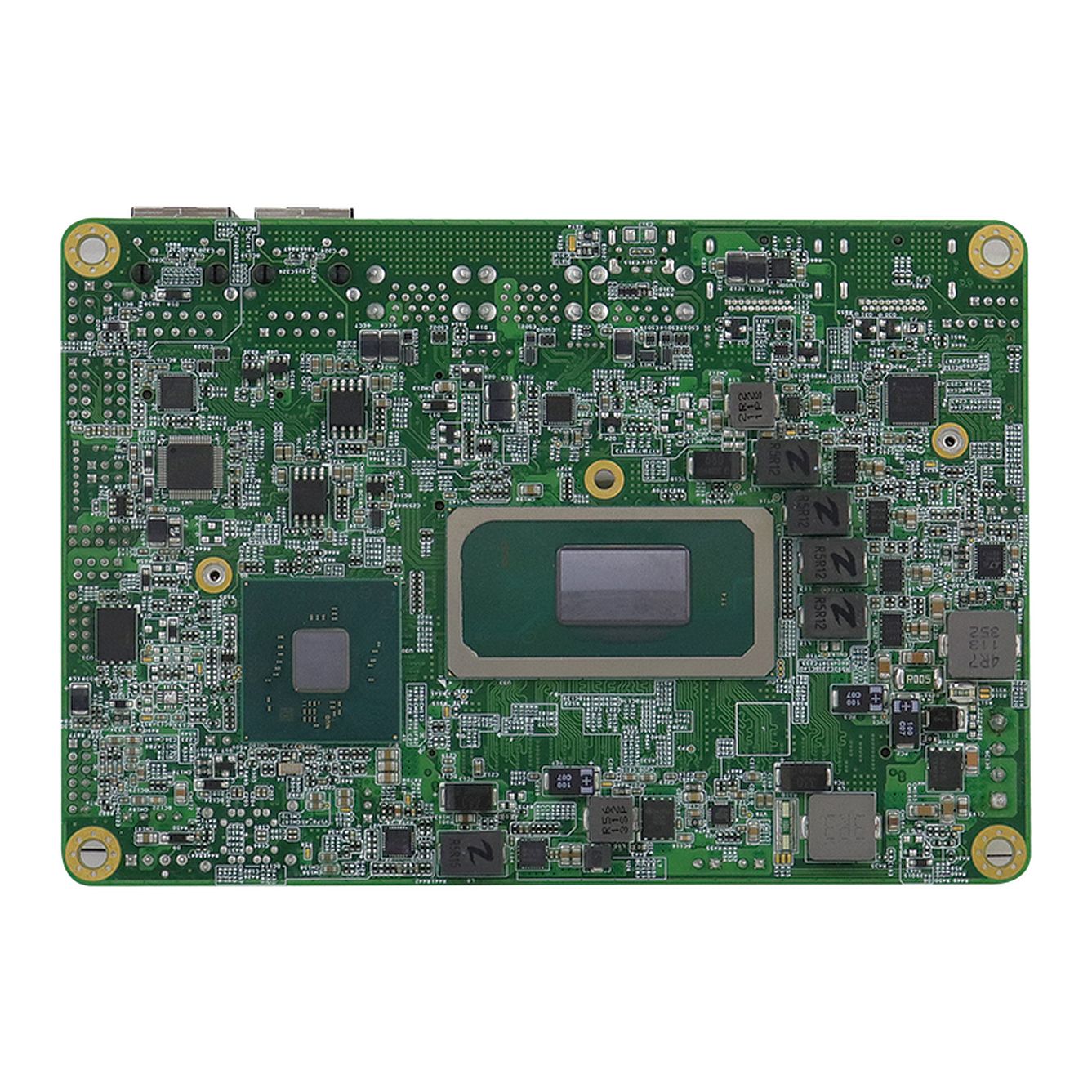

| iBASE IB956 - 3.5" SBC Single-Board-Computer mit Intel® Tiger Lake |
|---|
| 11th Gen Intel® Core™/Celeron® 3.5-inch Single Board Computer |
| Übersicht |
|---|
| Key Features | CPU |
|---|---|
|
CPU Produktfamilie: Intel® Tiger Lake
|
| CPU-Varianten |
|---|
| CPU | Intel® Core™ i7-11850HE | Intel® Core™ i5-11500HE | Intel® Core™ i3-11100HE | Intel® Celeron® 6600HE |
|---|---|---|---|---|
| Processor Number | i7-11850HE | i5-11500HE | i3-11100HE | 6600HE |
| Cache | 24 MB Intel® Smart Cache | 12 MB Intel® Smart Cache | 8 MB Intel® Smart Cache | 8 MB Intel® Smart Cache |
| Total Cores | 8 | 6 | 4 | 2 |
| Total Threads | 16 | 12 | 8 | 2 |
| Max Turbo Frequency | 4.70 GHz | 4.50 GHz | 4.40 GHz |
| Spezifikation |
|---|
| CPU | 11th Gen Intel® Core™ i7-11850HE 11th Gen Intel® Core™ i5-11500HE 11th Gen Intel® Core™ i3-11100HE Intel® Celeron®-6600HE |
| PCH | IB956AF series: Intel® QM580E IB956EF series: Intel® HM570E |
| Memory | 1x DDR4 SO-DIMM, Max.32GB |
| BIOS | AMI |
| Watchdog Timer | 256 Levels |
| H/W Monitor | Yes |
| Storage Device Interface | NVMe |
| Mini Type Slots | 1x M.2 (M-Key, type:2280, Supports NVMe with PCI-E(4x) signal only) 1x M.2 (E-Key, type:2230, Supports CNVi) |
| Graphics Controller | 11th Gen Intel® Core™ H-series processor integrated graphics |
| Video Output | 3x DisplayPort (1.4) (DP connectors + Type-C connector), and 24-bit Dual channel LVDS |
| Ethernet | 1st LAN: IB956AF series: Intel® I225-LM IB956EF series: Intel® I225-V 2nd LAN: Intel® I225-V |
| I/O Chipset | Fintek F81804U-I |
| Serial Port | 1x RS232/422/485, 1x RS232 |
| USB 2.0 | 2x USB2.0 via pin header |
| USB 3.X | QM580E: 6x USB 3.1 (GEN2) HM570E: 4x USB 3.1 (GEN2), 2x USB 3.1(Gen1) |
| Serial ATA | 2x SATA III |
| Audio | 11th Gen Intel® Core™ H-series processor Built-in HD audio controller + Realtek ALC888S |
| TPM | TPM (2.0) |
| Others | Digital I/O, +12~ +24V DC-in |
| Dimensions (L x W) | 102mm x 147mm (4"x 5.8") |
| Power Consumption | Intel® Core™ i7-11850HE 2.6GHz w/ 1x 8GB DDR4-2400 +12V: 5.82A |
| Operating Temperature | 0°C~60°C |
| Storage Temperature | -20°C~80°C |
| Relative Humidity | 95%@60 degree-C non-condensing |
| Produktvarianten / Zubehör |
|---|
| IB956AF-i7 | Onboard Intel® QM580E / Core™ i7-11850HE onboard, w/ I225- LM 2.5GbE LAN + I225V 2.5GbE LAN, 3x DisplayPort (DP+ Type-C) & LVDS (24bit Dual-channel), 2x SATA III, 2x COM, 2x M.2 (M2280/ E2230), DC-in (12V~24V), Support iAMT 15.0, TPM (2.0), Optional Heatsink, w/o cable kit, (RoHS 2) |
| IB956AF-i5 | Onboard Intel® QM580E/ Core™ i5-11500HE onboard, w/ I225- LM 2.5GbE LAN + I225V 2.5GbE LAN, 3x DisplayPort (DP+ Type-C) & LVDS (24bit Dual-channel), 2x SATA III, 2x COM, 2x M.2 (M2280/ E2230), DC-in (12V~24V), Support iAMT 15.0, TPM (2.0), Optional Heatsink, w/o cable kit, (RoHS 2) |
| IB956EF-i3 | Onboard Intel® HM570E/ Core™ i3-11100HE onboard, w/ 2x I225V 2.5GbE LAN, 3x DisplayPort (DP+ Type-C) & LVDS (24bit Dual-channel), 2x SATA III, 2x COM, 2x M.2 (M2280/ E2230), DC-in (12V~24V), TPM (2.0), Optional Heatsink, w/o cable kit, (RoHS 2) |

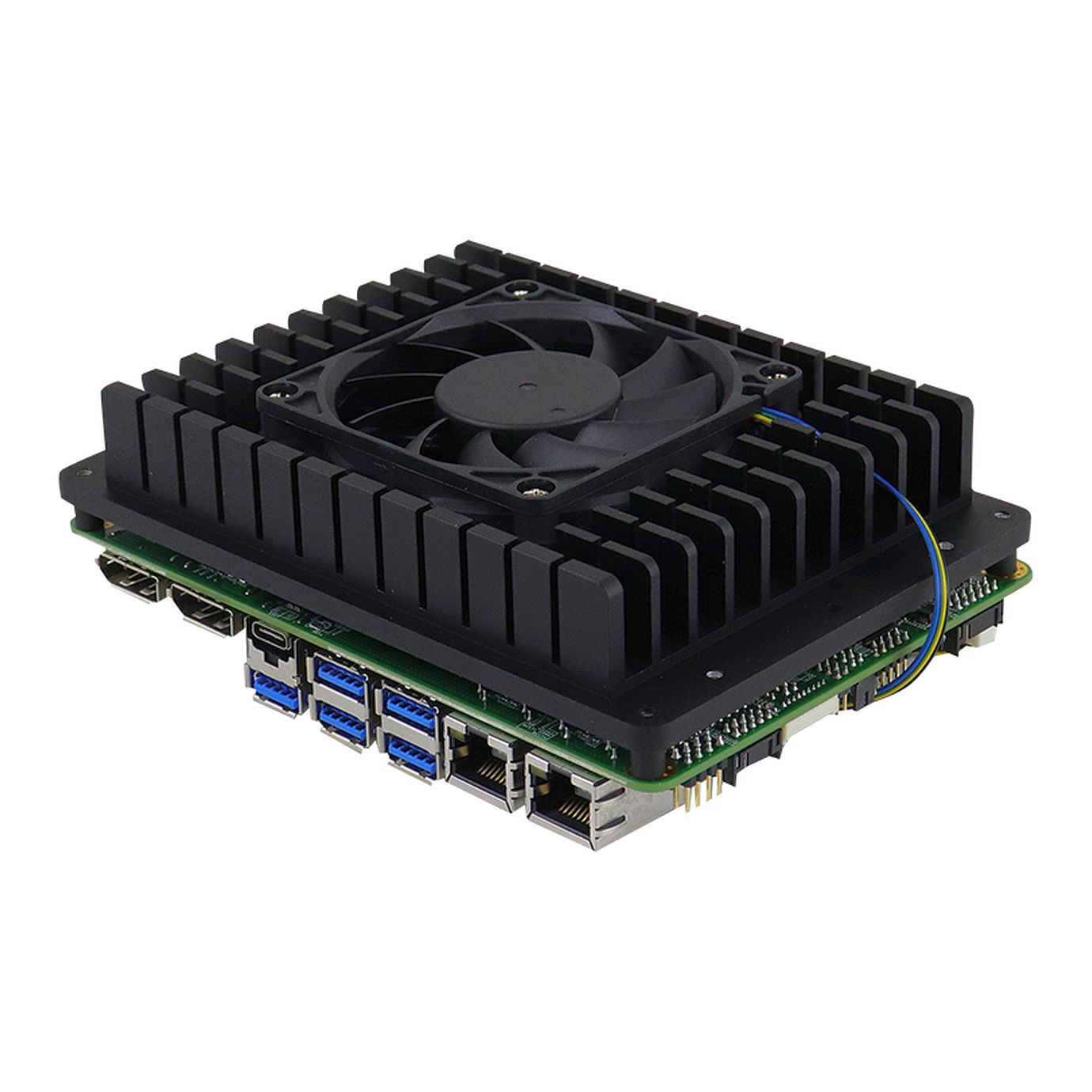

| HSIB956-A | Heatsink with Fan for IB956 |
| HSIB956-1 | Heat spreader for IB956 |
| IB92 | Cable kit w/ COM, Power, SATA + Power |
